28x8 恒流 LED 驅動 IC HT16D35B 48LQFP-EP
NT$31
有貨
數量
1000
個
Product ID
HT16D35B-48LQFP-EP
產品說明
HT16D35A/HT16D35B 系列是一款記憶體映射 LED 顯示的高精度恒流控制器/驅動器。該系列晶片的最大顯示能力為 224 點，即 28 ROW × 8 COM。通過調節軟體控制的 PWM 電路，可以產生 64 級灰度 (PWM 資料) 和 64 級 LED 亮度。
晶片通過外部電阻為每個 ROW 輸出腳提供了恒流輸出控制，還提供了一個串列介面來接收命令模式和資料模式的指令。晶片連接到主機控制器只需要 3 條線。通過級聯多顆晶片可以很容易地擴大顯示能力，從而擴大其應用面。該系列晶片通過 I2C 介面 (HT16D35B) 或 3 線 SPI 介面 (HT16D35A) 可與大多數微控制器相容。
請注意

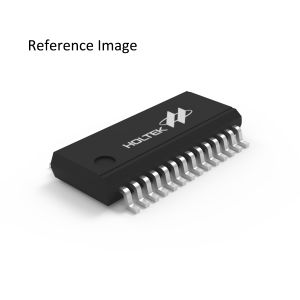

- 產品照片僅展示該封裝的外觀，腳位數目可能與實際產品不相符，詳細封裝尺寸另有文件檔案。
請選擇產品數量
| 選擇 | 數量 | 折扣 | 單價 |
| 1-9 | - | NT$31 | |
| 10-99 | 16% | NT$26 | |
| 100-499 | 26% | NT$23 | |
| 500+ | 35% | NT$20 |
特色
- 邏輯工作電壓：2.7V - 5.5V
- LED 顯示：28 ROW × 8 COM
- LED Data RAM1：28 × 8 × 6 位元 = 1344 位元，用於灰度模式
- LED Data RAM2：28 × 8 × 6 位元 = 1344 位元，用於漸變模式
- LED Data RAM3：28 × 8 位元 = 224 位元，用於二進位模式或矩陣遮罩功能
- LED Data RAM4：28 × 8 位元 = 224 位元，用於通用 SEG (USEG) 功能
- LED Data RAM5：8 × 8 位元 = 64 位元，用於通用 COM (UCOM) 功能
- 內置 4.92MHz RC 振盪器
- 64 級全域亮度調節
- 二進位模式或灰度模式
- 全域閃爍或漸變功能
- 通用 COM (UCOM) 和通用 SEG (USEG)功能
- 自動滾動功能：上 / 下 / 左 / 右
- 連續照明功能：ROW24 - ROW27
- 使用外部電阻控制外部參考電流
- ROW 埠最大可支援 45mA 恒定灌電流
- 8 級參考電流調整
- 過溫保護電路
- I2C介面 (HT16D35B) 或 3 線 SPI 介面(HT16D35A)
- 級聯功能可擴展應用範圍
資源
- IC：Holtek HT16D35A/HT16D35B, 28x8 Constant Current LED Driver (包含規格書、封裝尺寸等)
| HS Code (僅供參考) | 8542.39.00.22-8 |
|---|
