發射端開發板

1. 外部電源接口 (J1/J2)：從外部接電時，先將 J5 的跳帽調整為VEXT。
2. 電源來源設定 (J5)
   - LDO33：mini USB
   - VEXT：外部電源 (J1/J2)
   - BATT：電池
3. 電源跳線座 (J8)：測量工作電流時，需要先移除跳帽，再接上電流錶。
4. 外部 LVD 設定 (J3)
   - 電源來源需設定為 VEXT
   - 將跳帽移到 LVD
   - R1 及 R2 焊上電阻
5. 模組：BM31C3214-1
6. 發射訊號指示設定
   - 作為發射訊號指示：跳帽放在 LED 位置，發射訊號時，LED2會亮起。
   - 作為按鍵：跳帽放在 KEY 位置，F_IO8 (S8 / K8) 可作為一般按鍵使用。
7. 鍵盤：兩種鍵盤 (Direct / Matrix) 可搭配軟體中的不同模式使用。
8. e-Link 接口
   - 更新軔體時需要接上此接口
   - T下載參數時需將電源 (SW1) 關閉
9. Mini USB 接口：上電前，需將 J5 的跳帽放到 LDO33 位置。
10. 電源開關 (SW1)

接收端開發板

1. 外部電源接口 (J1/J2)：從外部接電時，先將 J4 的跳帽調整為VEXT。
2. 電源來源設定 (J4)
   - LDO33：mini USB
   - VEXT：外部電源 (J1/J2)
   - BATT：電池
3. 電源跳線座：測量工作電流時，需要先移除跳帽，再接上電流錶。
4. 模組：BCT-2502-001
5. 按鈕
   - 長按 key3：清除配對紀錄
   - 長按 key1 / key2：進入配對模式
6. LCD 螢幕：顯示解碼訊息。
7. 重置按鈕
8. e-Link 接口
   - 更新軔體時需要接上 e-Link
   - 下載參數時需將電源 (SW1) 關閉
9. 電源開關 (SW1)

硬體

1. BC68F3132開發板 (TX)
2. BC2502 開發板 (RX)
3. e-Link (用來燒錄程式、連接開發平台)
4. 電源 (擇一使用)
   - 電池 (3V)：一顆鈕扣電池或兩顆三號電池
   - 外部電源： Mini USB (TX) 及 Micro USB (RX)

軟體

1. 開發平台：RF workshop
2. HT-IDE3000

範例：標準滾動式遙控器

1. 在 RF workshop 中新增專案
   晶片：BC68F3132
   範例專案：標準4-Key 遙控器 (簡單)

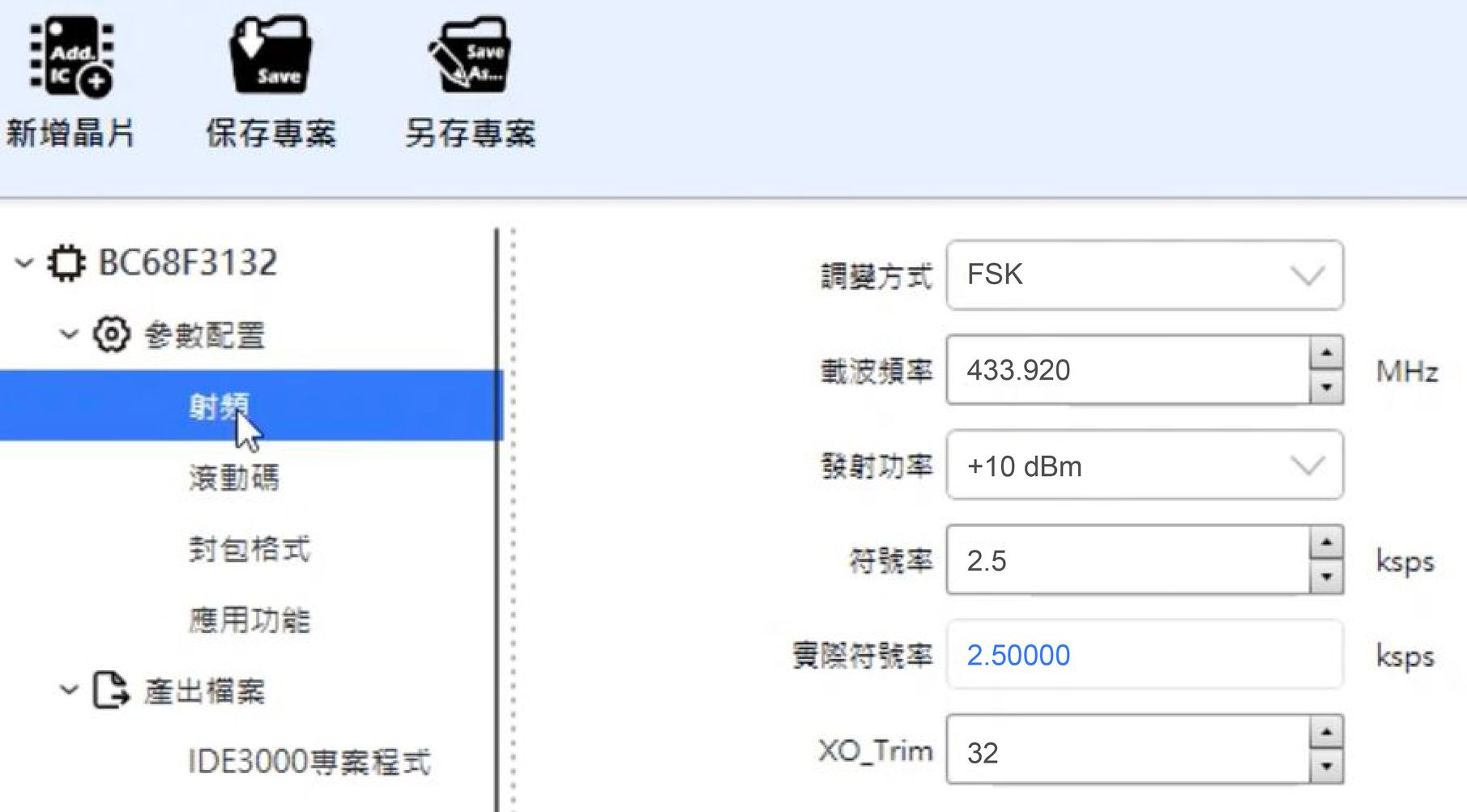

2. 設定射頻參數
   調變方式：FSK
   載波頻率：433.920 MHz

3. 滾動碼參數
   Packet Type：Standard (搭配 Direct 鍵盤)
   Hopping Type：Simple Learn
   Manufacturer 和 Serial Number 需要和接收端一致

4. 封包格式：先使用預設值，等測試後再調整即可。

5. 應用功能：調整應用方式、按鍵資料

6. 將e-Link連接電腦與開發板，下載設定檔到開發板後，即可發射訊號到接收端開發板。
