本產品是語音 MCU HT68FV024 的開發板，內建 32Mbit Flash，使用上非常簡單，您只需要搭配開發平台 Voice MCU Workshop 來編輯語音、語句，編輯後使用 e-LinkPro2 或 e-Link 燒錄到本產品中，接上喇叭後即可播放。
我們使用COOKIE來提升網站使用體驗， 建議您允許使用COOKIE，更多細節請參考我們的隱私權政策， 瞭解更多。
我的帳戶
搜尋
產品特色
- 內建 32Mbit Flash
- 提供開發平台 Voice MCU Workshop
- 輕鬆編輯語音語句
- 可上傳單聲道 WAV 檔
- 壓縮格式：PCM / u-law / ADPCM
- 可燒錄或產出燒錄檔 - 四種工作模式：單線模式、雙線模式1、雙線模式2、直接模式
- 尺寸：87 x 58 x 11 mm
- 淨重：22g
產品說明
本產品可以播放語音 (voice) 及語句 (sentence)。語音泛指各種聲音，例如：人聲、音樂、或錄製好的音頻等 ; 而語句則是由語音組合而成，您可以在兩個語音之間設定靜音。
開發平台 Voice MCU Workshop 支援上傳單聲道的 WAV 檔，您可以使用開發平台編輯音源後，再將音源使用 e-LinkPro2/e-Link 載入到本產品中，或是產出燒錄檔案。
HT68FV024 具有 32Mbit 的 Flash 用來儲存音源，而可以儲存多長時間的音源與壓縮格式有關，語音品質越好，佔用越多的記憶體容量，能夠儲存的音源長度也就越短。在 Voice MCU Workshop 提供三種檔案壓縮格式：PCM、u-law 及 ADPCM，並可依 MCU 工作頻率及壓縮格式來選擇低/中/高壓縮品質。
★ 詳細內容請參考使用手冊「2.1 週邊模式」章節。
Voice MCU Workshop 功能
Voice MCU Workshop 主要有以下功能：
- 設置通訊介面、喇叭驅動等參數
- 載入 / 刪除 / 替換語音
- 語句組合
- 音源試聽
- 將壓縮後的音源下載到 ESK-PVOC024-001
- 產生燒錄檔
★ 詳細內容請參考使用手冊中「二、Voice MCU Workshop 介面說明」章節。
工作模式切換
本產品提供四種工作模式：單線模式、雙線模式 1、雙線模式 2、直接模式。ESK-PVOC024-001 上有三個模式選擇開關，您可以透過這三個開關來選擇需要的模式。
★ 詳細內容請參考使用手冊「1.4.1 工作模式選擇」段落。
⬥ 燒錄前，請先將模式選擇的跳帽移除。
⬥ 模式變更後需要重新上電。
⬥ 模式變更後需要重新上電。
直接模式按鍵功能
| 按鍵 | 功能 | 說明 |
|---|---|---|
| KEY1 | 停止/回放/重置 | 短按①：
⬥ 當前沒有播放語音：播放最後一次播放的語音 ⬥ 當前有播放語音：停止播放 長按②：播放第一首語音 |
| KEY2 | 下一首語句/語音 | 短按：播放下一首語音
長按：播放下一首語句 |
| KEY3 | 音量增減 | 短按：音量 +
長按：音量 - |
① 短按是指按壓按鍵的時間 ＜ 3秒鐘
② 長按則是指按壓按鍵的時間 ≥ 3秒鐘
產品比較
ESK-PVOC024-001 和 ESK-PVOC022-001 (前版型號為：ESK-PVOC02X-001) 具有相同功能，他們唯一的差異在於語音 Flash 記憶體。ESK-PVOC024-001 有 32Mbit，而 ESK-PVOC022-001 只有 16Mbit。

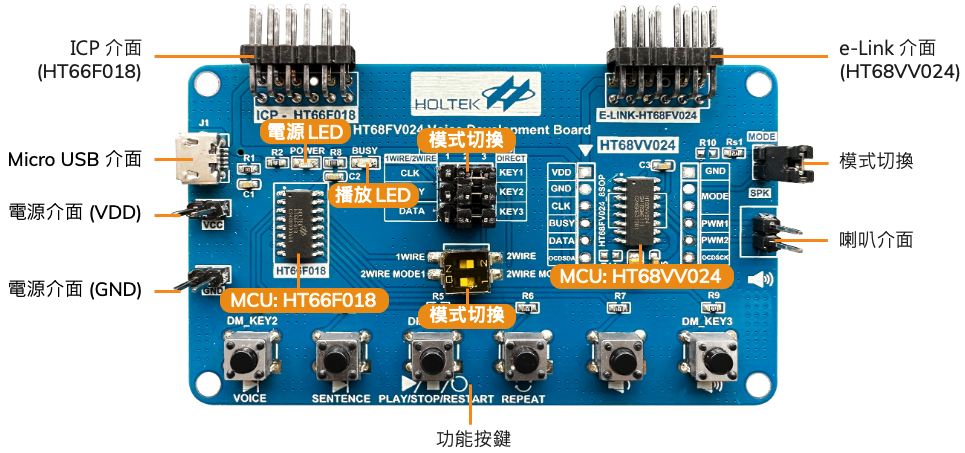

產品功能說明
資源
- MCU: Holtek HT68FV024，語音周邊 MCU，包含規格書、封裝等資訊。
- 開發平台：Voice MCU Workshop，包含使用手冊、軟體等資訊。
| HS Code (僅供參考) | 8473.30.00.00-6 |
|---|
