Holtek LED Workshop通用型MCU板 ESK-LED-100
NT$879
有貨
數量
2
個
Product ID
ESK-LED-100
產品說明
HT16D35A/HT16D35B 是一款多功能的LED驅動IC，每個IC最多可以驅動72颗RGB LED (8行×9列) 或者224顆單色LED (8行×28列)，也可以串接以驅動更多點數。此IC具有恆流輸出的能力，可均勻顯示亮度，每一點可以設定64階亮度變化，若以RGB 3色為一點、就有26萬種顏色變化。HT16D35A及HT16D35B以串列介面與MCU進行數據通信，兩者不同點僅在介面方式。
| IC 型號 | 介面 |
|---|---|
| HT16D35A | 3線 SPI |
| HT16D35B | I2C |
Holtek的開發平台軟體HT16D3x LED Workshop可幫助使用者簡化LED顯示專案的開發過程為三個步驟: 畫面設計、顯示效果設計及自動產生微控制器的程式碼。
LED Workshop開發板旨在幫助使用者輕鬆體驗開發平台並評估HT16D35A / HT16D35B。包括5個板: 一個MCU板(必須要有)和四個LED板(擇一即可)，如下:

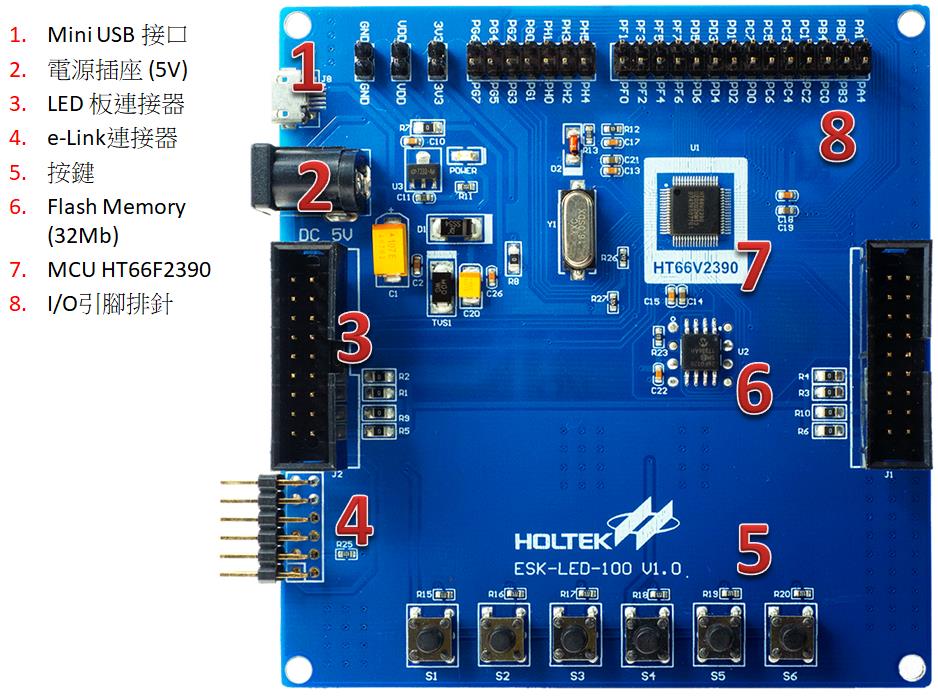

1. ESK-LED-100: MCU板，MCU為HT66F2390，亦稱下板。
2. ESK-16D35A-C00: 彩色LED板，包含HT16D35A及18 列x 8行共計144個 RGB LED。
3. ESK-16D35A-M00: 單色/灰階LED板，包含HT16D35A及28 列x 16行共計448個白光LED。
4. ESK-16D35B-C00: 彩色LED板，包含HT16D35B及18 列x 8行共計144個 RGB LED。
5. ESK-16D35B-M00: 單色/灰階LED板，包含HT16D35B及28 列x 16行共計448個白光LED。
若要查看真實的LED顯示效果，您必須擁有MCU板，一個LED板和e-Link （用於燒錄MCU程式）。
網頁裡的教學影片有助於您快速上手，請您觀看。
產品特性
- 電源: 5V直流電源
- LED圖型資料可以存放在微控制器內部記憶體或是外接的flash memory
- LED 板連接器可以連接四個LED板的任一個
產品資料
- 尺寸: 99 x 95 x 17 (mm)
- 重量: 45.4公克
- 包裝內容: Holtek LED Workshop通用型MCU板 ESK-LED-100 x 1
Q & A
1. 為什麼燒錄完後不能直接看LED板演示?燒錄程式時使用e-Link，e-Link會供電給MCU，可以不需要外接電源。完成燒錄後要實際演示LED時，必須從mini USB或電源插座供電。
2. 自動產生的MCU程式碼有C語言嗎?目前自動產生的MCU程式碼為組合語言，沒有C語言。
3. 完成開發後，可以移植到其他MCU主控板嗎?可以的，如果你使用相同的MCU HT66F2390，只需要注意與LED板的接線正確(腳位請參考線路圖)，程式可以套用。如果你換用其他MCU，則另外需要修改程式碼。
