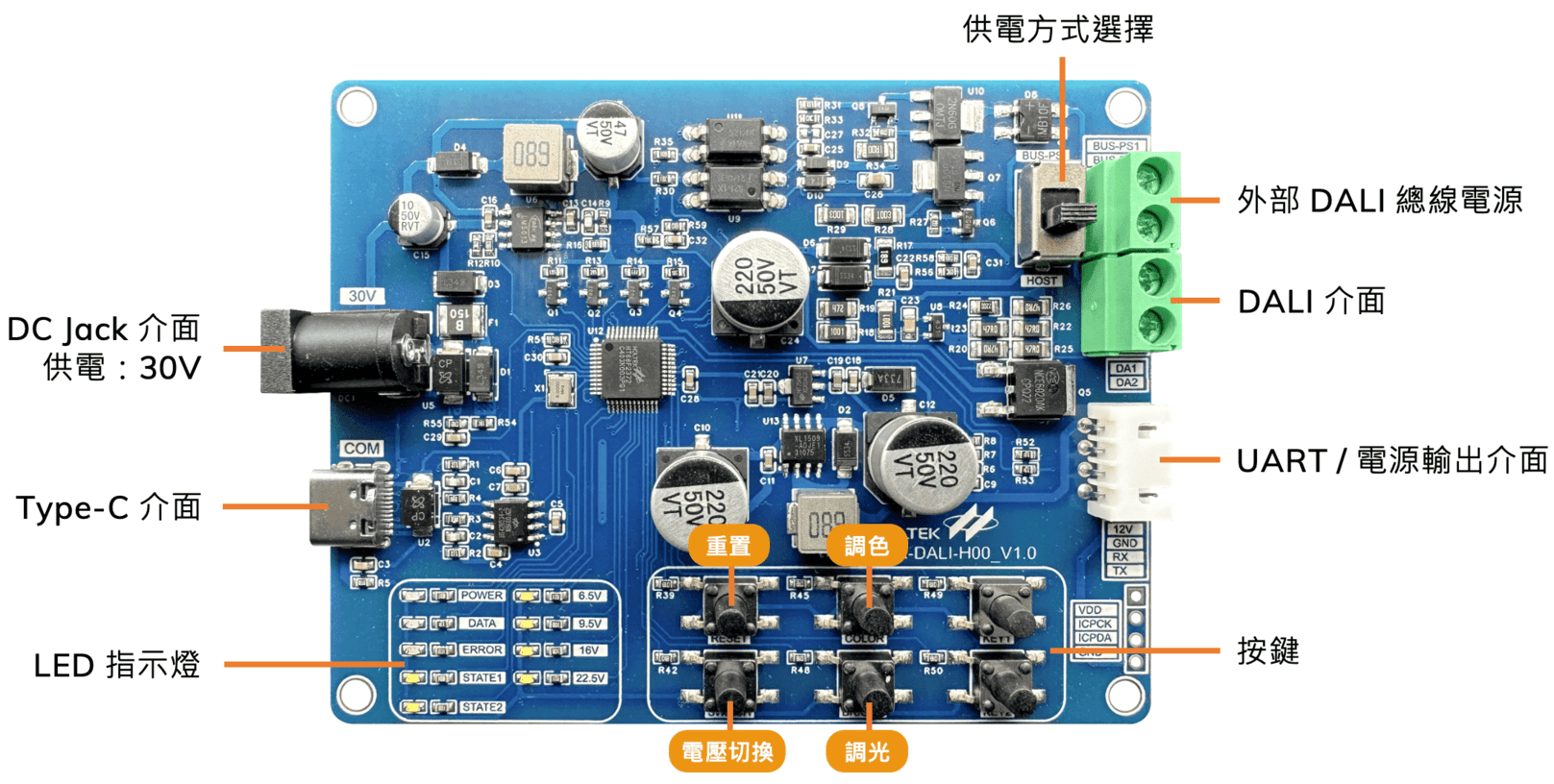

本產品有兩種供電方式：

1. DC Jack 介面：DC 30V
   您可以使用我們提供的適配器接上電源，當選擇 DC Jack 介面供電時，需將供電方式開關切換為「HOST」。
2. DALI 總線電源介面：16V
   選擇 DALI 總線電源介面 (BUS-PS1 & BUSPS2) 供電時，需將供電方式開關切換成「BUS-PS」。

1. 重置按鍵 (RESET)：用來重置本產品。
2. 電壓切換按鍵 (SWITCH)：當由 DALI 總線電源介面供電時，可用於切換總線電壓 (四階電壓可選擇：6.5V/9.5V/16V/22.5V)。
   切換電壓時，對應電壓的 LED 指示燈會點亮。

調光與調色按鍵是用來控制 DALI 模組調試板 ESK-DALI-DT8TC00 上的 LED (LED1 & LED2)。

1. 調光按鍵 (BRIGHT)：
   ⬥ 短按：開/關 LED。
   ⬥ 長按：調整 LED 亮度。
2. 調色按鍵 (COLOR)：
   ⬥ 短按：切換 LED 色溫 (冷色/暖色)。
   ⬥ 長按：LED 色溫呈現漸冷或漸暖。
3. KEY1 & KEY：保留按鍵。

本產品共有 9 個LED指示燈，其中右側的 4 個代表當前的電壓。
左側的 5 個 LED 指示燈說明如下：

1.  POWER ：本產品上電後，會亮起藍燈。
2.  DATA ：當本產品正在進行通訊時，會亮起黃燈。
3.  ERROR ：當檢測到輸出/輸入電壓或輸出電流異常時，將亮起紅燈，此時總線輸出會被保護，並在排除異常狀況後自動恢復。
4. STATE1：使用 DALI 開發平台設定參數，並啟用自動設定功能時，此 LED 燈被點亮。
5. STATE2：開啟 DALI 開發平台的參數設定介面時，此 LED 燈被點亮。

您可以使用一個來 ESK-DALI-H00 來級聯多個 DALI LED 驅動器控制模組。
下方我們以 DC Jack 介面供電為例，透過 DALI 調適板級聯 3 個模組。

1. 尺寸：95 x 75 x 15mm (PCB)
2. 重量 (含配件)：231g
3. 產品包含：ESK-DALI-H00 x1 | 電源適配器 x1 | 尼龍腳柱 x 4

1. 開發平台：DALI 開發平台，包含使用手冊、軟體等資訊。
