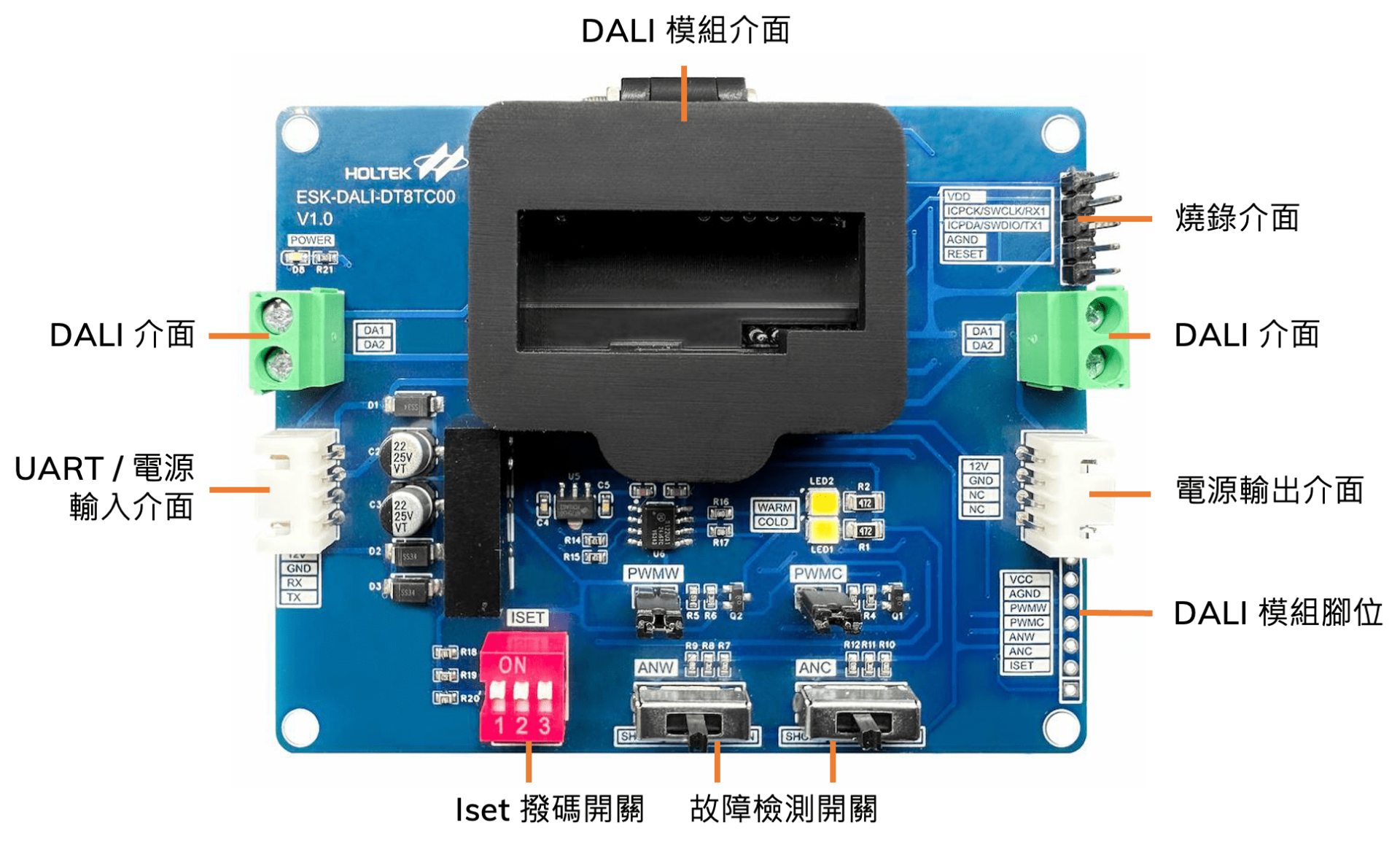

1. UART/電源輸入介面：由主機模擬板提供 12V 電源供電。
2. DALI 模組腳位 VCC：供電 7~30V

您可以透過此介面來片上調適或燒錄 (ICP) 模組。
BM82D8021-1 及 BM82D8022-1 可以片上調適，但 BM82D8011-1 因為使用的 MCU 不具有仿真功能，因此無法片上調適。

片上調適

1. BM82D8021-1、BM82D8021-1：e-LinkPro2/e-Link 及 HT-IDE3000 軟體
2. BM82D8022-1：e-Link32 Pro 及 Keil uVision5 軟體

燒錄 (ICP)

1. BM82D8021-1、BM82D8021-1：e-LinkPro2/e-Link、HOPE3000 for e-Link 軟體
2. BM82D8022-1：e-Link32 Pro 及 e-Link32 Pro ICP Tool 軟體

用來模擬 Iset 腳位電流限制檔位控制 PWM 的輸出準位 (調光效果)。

用來模擬 DALI LED 驅動器控制模組的故障訊號。
開關有三階段可以選擇：

1. OPEN：模擬開路訊號故障
2. SHORT：模擬短路訊號故障
3. NORMAL：正常情況

DALI LED 驅動器控制模組級聯步驟：

1. 將主機模擬板 ESK-DALI-H00 的 UART 電源輸出介面與本產品的 UART 電源輸入介面連接。
2. 透過本產品提供的 DALI 介面與電源輸出/輸入介面來級聯多個模組。

⬥詳細請參考下方「接線說明」中的示意圖。

您可以使用一個來 ESK-DALI-H00 來級聯多個 DALI LED 驅動器控制模組。
下方我們以 DC Jack 介面供電為例，透過 DALI 調適板級聯 3 個模組。

1. 尺寸：95 x 75 x 18mm
2. 淨重：53.6g
3. 產品包含：ESK-DALI-DT8TC00 x1| 尼龍腳柱 x4 | 4-pin 連接線 x1

1. 開發平台：DALI 開發平台，包含使用手冊、軟體等資訊。
