HT66F3185 開發板 DEV3185

NT$163

有貨

數量

7 個

Product ID

DEV3185

產品說明

DEV3185 是 Holtek Easy DEV 開發板系列的成員，此系列的開發板將 MCU 的腳位拉出來 (腳距：2.54mm)，讓您在開發時更加方便，並且可以搭配 e-Link 來調適 (OCDS 模式) 或燒錄 (ICP模式) MCU。

此開發板上的 MCU 是具有 OCDS 功能的 HT66V3185，除了OCDS 功能之外，HT66V3185 的其他功能與 HT66F3185 相同。 (進一步了解 OCDS)

我們在出廠前已經先將範例程式預先燒錄進 MCU，程式內容是：使用一個 I/O 腳點亮 LED，上電後藍色 LED 燈會循環漸亮漸暗，類似呼吸燈的效果。更多詳細說明您可以參考以下的產品影片，在影片中我們以 DEV24SSOP175 作為範例。

產品資訊

尺寸：55 x 23 x 11 mm (PCB)
淨重：5.4g (PCB)
產品包含：
1. 開發板 DEV3185 x 1
2. 5-pin 90° 排針 x 1
3. 14-pin 180° 排針 x 2

歡迎到倍創科技的露天市集選購
支持超商取貨付款！

產品特色

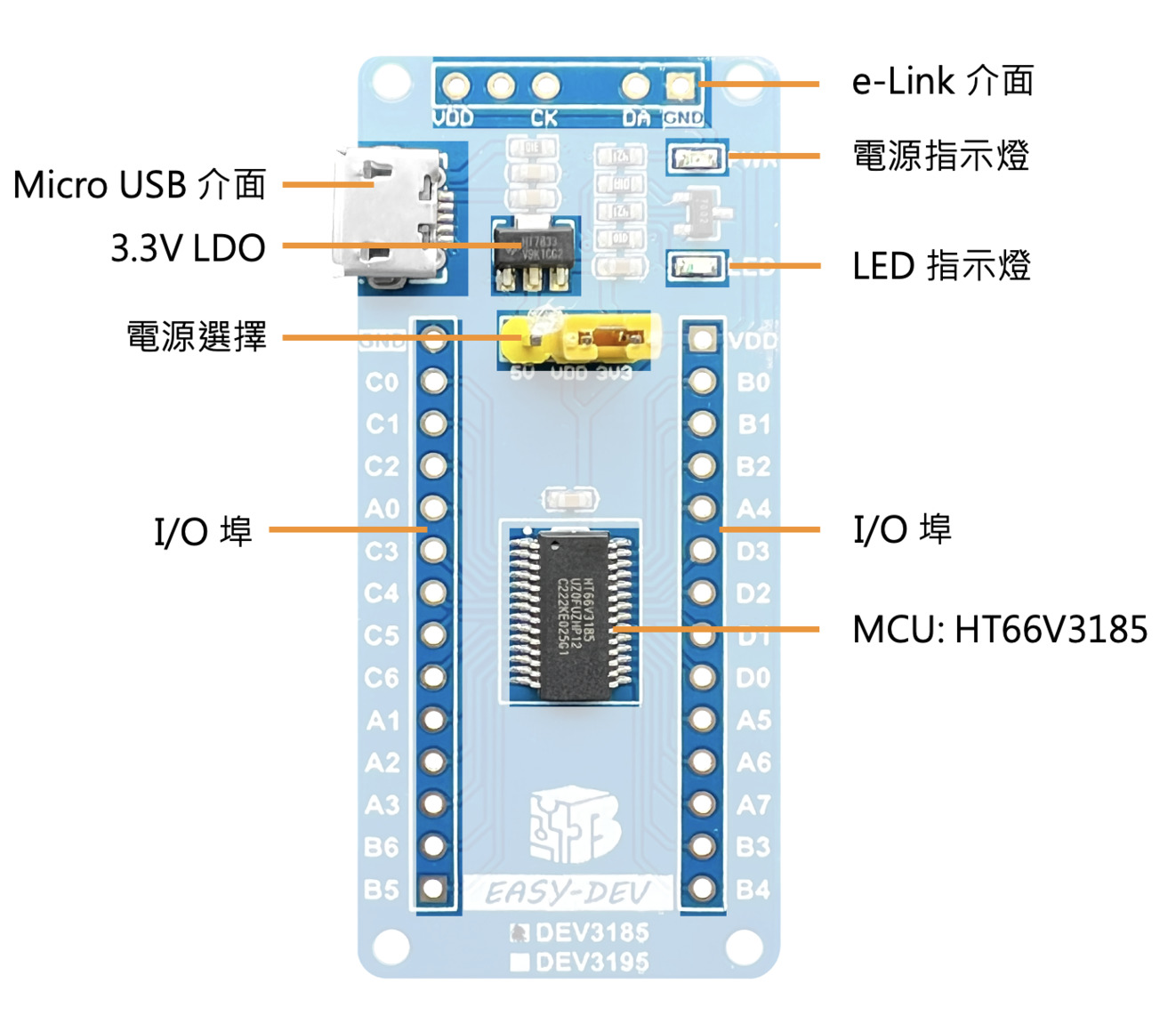

開發板功能說明

供電選擇

上電後，電源指示燈 (黃色) 及 LED 指示燈 (藍色) 會亮起。

注意事項

本產品上的 Micro USB 介面僅可用來供電給開發板。
使用 ESTD-206 連接本產品的 Micro USB 與 e-Link/e-LinkPro2，是無法進行調適的。
⬥ 請參考以下接線方式示意圖 (以 DEV3185 為例)：

腳位說明

開發環境

調適程式 (OCDS 模式)：在這個模式下，您需要先從 Holtek 網站上下載 HT-IDE3000 軟體，並將開發板接上 e-Link，然後開啟軟體來進行偵錯。
MCU 燒錄 (ICP 模式)：在這個模式下，您需要先從 Holtek 網站上下載 HOPE3000 for e-Link 軟體，並將開發板接上 e-Link，然後開啟軟體來進行燒錄。
您也可以將開發板放上 ESKT40DIPC 燒錄座，並透過 e-WriterPro 搭配 HOPE3000 來燒錄 MCU。
