首頁 BC66F2332-1開發板 DEV-BC66F2332-1
-
首頁
-
BC66F2332-1開發板 DEV-BC66F2332-1
BC66F2332-1開發板 DEV-BC66F2332-1
NT$448
有貨
Product ID
DEV-BC66F2332-1
產品說明
DEV-BC66F2332-1 是由 Holtek Easy DEV 開發板與一個 433.93MHz 無線接收模組 BM2302-64-2 組成的開發板。
需要搭配 e-Link 來調適程式及燒錄 MCU。開發板上的 MCU 是具有 OCDS 功能的 HT66V0025，除了 OCDS 之外，HT66V0025 其他功能與 HT66F0025 相同。
開發板已經預先燒錄了範例程式，它使用一個 I/O 腳點亮 LED，上電後藍色 LED 燈會循環漸亮漸暗，類似呼吸燈的效果。若您要使用這個 I/O 腳，將藍色跳帽移除即可。
產品資訊
尺寸：64 x 20 x 11 mm
產品包含：
1. 開發板 DEV-BC66F2332-1 x 1
2. 模組 BM2302-64-1 x 1
3. 6-pin 90° 排針 x 1
4. 5-pin 180° 排針 x 2
Follow Us for More Updates!
產品特色
- 電源可選擇 5V、3.3V 或外接
- 可直接與 e-Link 連接，不須另外接線
- 搭配 e-Link 及 HT-IDE3000 軟體進行程式調適
- 可使用 e-Link 或 e-WriterPro 進行燒錄
- 預載 LED 呼吸燈範例程式，板子狀態一目了然

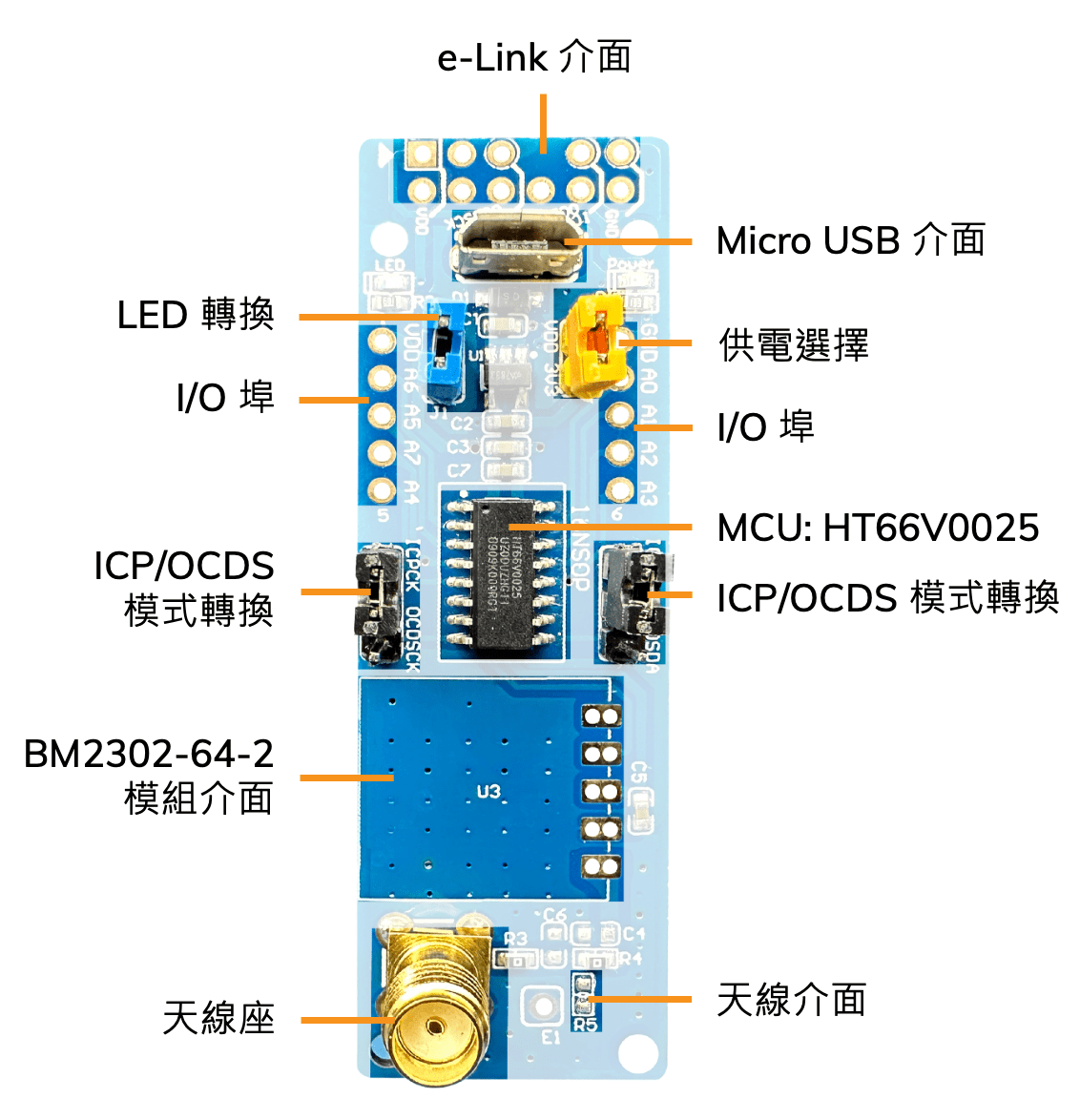

開發板功能說明
如果您要使用天線座接上天線，請選用 50Ω 阻抗天線。
供電選擇
- Micro USB：可透過黃色跳帽，選擇 5V 或是 3.3V 做為開發板電源。
- e-Link：接上 e-Link，使用 e-Link 供電，使用者可以透過 HT-IDE3000 設置電壓值。
上電後，紅色 LED 指示燈會亮起。
注意事項
本產品上的 Micro USB 介面僅可用來供電給開發板。
使用 ESTD-206 連接本產品的 Micro USB 與 e-Link/e-LinkPro2，是無法進行調適的。

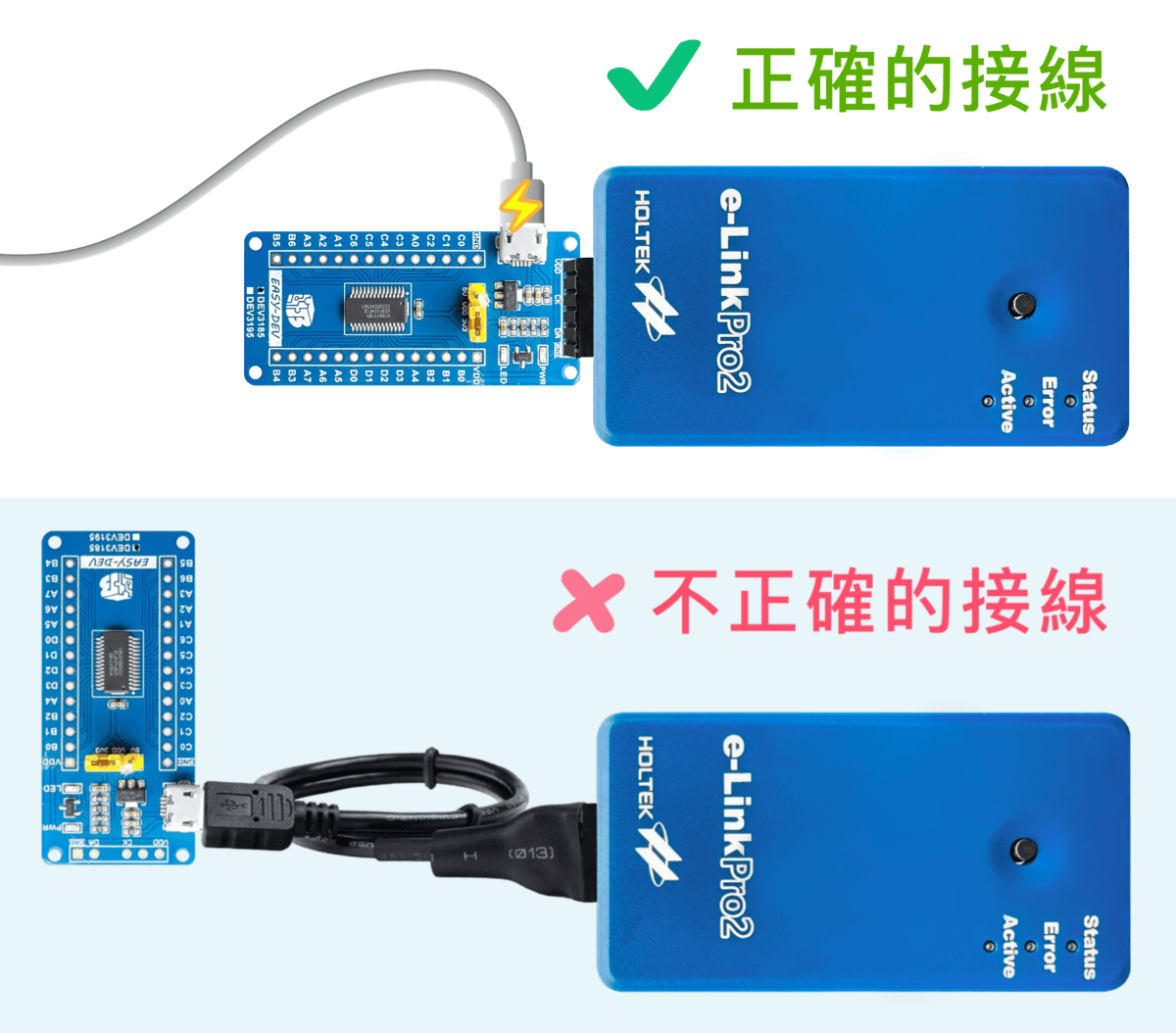

⬥ 請參考以下接線方式示意圖 (以 DEV3185 為例)：
開發環境
- 調適程式：將跳帽移到 OCDSDA 及 OCDSCK 位置，並將開發板接上 e-Link，透過 HT-IDE3000 軟體進行程式仿真調適。
- MCU 燒錄：將跳帽移到 ICPDA 及 ICPCK 位置，並將開發板接上 e-Link，透過 HOPE3000 for e-Link 軟體進行燒錄。
也可以將開發板放上 ESKT40DIPC 燒錄座，透過 e-WriterPro 燒錄。
資源
- MCU: BC66F2332-1，Sub-1GHz 低中頻 OOK RF 接收器 Flash MCU，包含規格書、封裝資訊等。
- MCU: HT66F0025，内建 EEPROM 經濟 A/D 型 Flash MCU，包含規格書、封裝資訊等。
- IC: BC2302C/BC2302D，Sub-1GHz 超外差OOK RF 接收器，包含規格書、封裝資訊等。
- 應用筆記：AN0631TC，BC2302C/D 與 BC2302A/B 應用差異使用說明。
- 應用筆記：AN0633TC，BC2302C/D 開發板應用範例 ，包含範例程式。
更多資訊
| HS Code (僅供參考) |
8534.00.00.90-0 |
