本產品是 MIDI (Musical Instrument Digital Interface) 介面轉換模組，支援標準 MIDI 通訊協定與 UART 通訊介面，並且可以透過 MIDI 轉 USB 的連接線來連接多種設備，例如：電子樂器、電腦及手機/平板等，非常方便！本產品還可以搭配 MIDI Wrench APP，適合應用在 APP 音樂演奏教學、APP 遊戲音樂。
我們使用COOKIE來提升網站使用體驗， 建議您允許使用COOKIE，更多細節請參考我們的隱私權政策， 瞭解更多。
我的帳戶
搜尋
產品特色
- 工作電壓：3V~5.5V
- 工作電流：20.8mA @5V (收發腳位互連，傳輸 31250Hz 方波訊號)
- 符合國際標準 MIDI 通訊協議
- MIDI 轉接座：8-pin DIN jack (MIDI IN / MIDI OUT)
- 具有光耦隔離 IC 6N138，可兼容不同電壓的 MIDI 設備
- 支援 MIDI 轉 USB
- 通訊介面：UART (鮑率：31250bps)
- 尺寸：52.4 x 33.43 x 23 mm
- 淨重：18.9g
產品說明

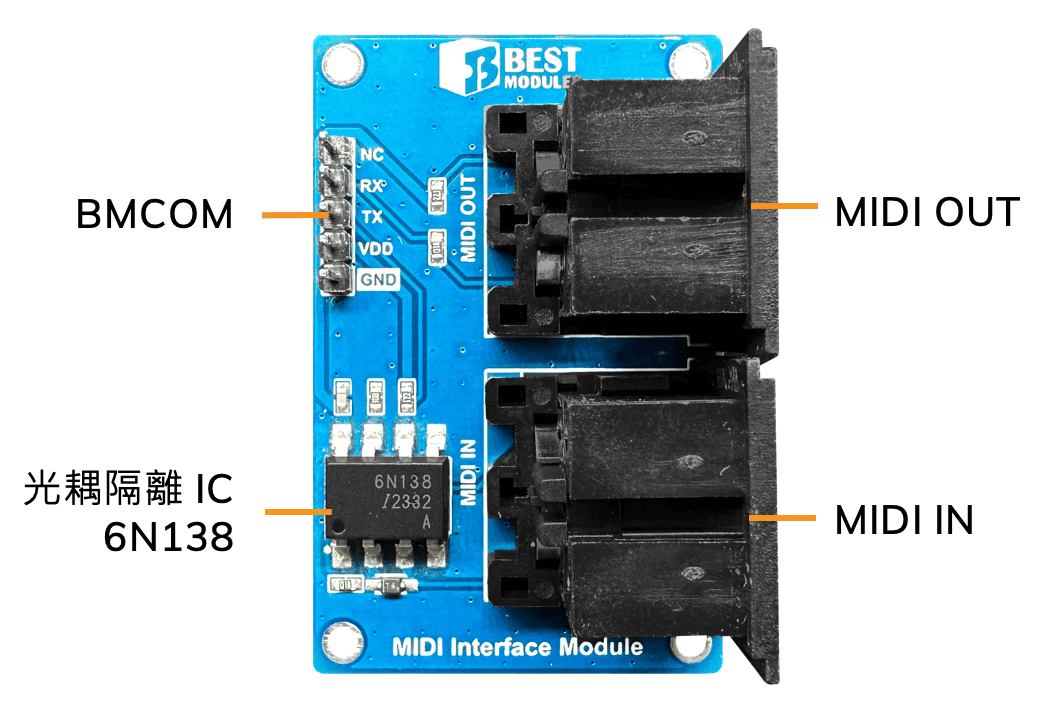

本產品上有兩個 MIDI 轉接座，分別為 MIDI IN 及 MIDI OUT，MIDI IN 需連接到開發板的 RX 腳位，而 MIDI OUT 則需連接到開發板的 TX 腳位。內建的光耦隔離 IC 6N138 是用來防止不同電壓的設備間訊號干擾，確保訊號傳輸穩定。另外，您還可以透過 MIDI 轉 USB 的連接線來接上手機/平板或電腦設備使用。
您也可以在 Apple APP Store 中下載 MIDI Wrench APP 和本產品一起使用 (僅支援 iOS)，此 APP 可用來監控連接的 MIDI 設備狀態，且具有 88 鍵虛擬 MIDI 鍵盤及虛擬音效控制器。
本產品上有一個 5-pin 的 BMCOM，透過 BMCOM 您可以直接與 BMduino 開發板連接使用 (例如：BM53A367A 或 BM18B367A)。如果您沒有 BMduino 開發板，也可以搭配其他開發板使用 (例如：Arduino UNO)。
產品功能說明
腳位說明
| 腳位 | 名稱 | 功能 |
|---|---|---|
| 1 | NC | ― |
| 2 | TX | UART: TX |
| 3 | RX | UART: RX |
| 4 | VDD | 供電：3.3V~5.5V |
| 5 | GND | 接地 |
| HS Code (僅供參考) | 8473.30.00.00-6 |
|---|
