本產品是一款用來錄音及播音的擴充板，內建 128Mbit SPI Flash memory，最大錄製時長可達 517 秒，板上具有 MircoSD 介面，您可以直接將音源存進 SD 卡來播放，非常方便！本產品設計成擴充板的型式，方便您直接插上 BMduino-UNO BM53A367A 或 Arduino UNO 使用。適合語音播放產品、留聲機等應用。
我們使用COOKIE來提升網站使用體驗， 建議您允許使用COOKIE，更多細節請參考我們的隱私權政策， 瞭解更多。
我的帳戶
搜尋
產品特色
- 工作電壓：5V
- 工作電流：326mA @5V
- 工作模式：單機模式 (預設)、聯網模式
- 播放模式：錄音/回放模式、播音模式 (MicroSD)
- 聲音錄製方式：內建麥克風/外接麥克風 (聲音輸入介面)
- 內建麥克風靈敏度 -36dB - SPI Flash memory: 128Mbit
- 最大錄製時長：517 秒
- 可錄製數量：255 首 (錄製總時長 < 517秒) - 錄音解析度：16-bit PCM
- 錄音採樣率：16kHz
- 儲存方式：
1. MicroSD 卡：儲存單聲道 16kHz 16-bit WAV 檔語音
2. SPI Flash memory：儲存錄音 - 具有喇叭介面，可搭配 8Ω / 2W 喇叭一起使用
- 通訊介面：SPI
- 尺寸：67 x 53.34 x 23 mm
- 淨重：116g (含喇叭)
- 產品包含：BMV36T001 x1、喇叭 x1
產品說明
本產品支援兩種模式：錄音/回放模式以及播放模式，當選擇錄音/回放模式時，錄製的音檔會儲存在內建的 Flash memory，而如果選擇播放模式時，您需要事先將音源檔放入 MicroSD卡，並將 MicroSD 卡插入板上的 MicroSD 介面來播放。
板上有一個多功能的按鍵，在單機模式下可控制五種方向，分別為：上、下、左、右、中間，並能透過短按或長按 (按壓超過 3 秒) 按鍵來達到不同的功能。
| 方向 | 短按 | 長按 |
|---|---|---|
| 左 | 播放上一首錄音 | ― |
| 右 | 播放下一首錄音 | ― |
| 上 | 音量 +
(可調整 1~14 階，預設音量：6) |
― |
| 下 | 音量 -
(可調整 1~14 階，預設音量：6) |
― |
| 中間 | 開始/停止錄音 | 擦除所有錄音 |
若您想播放儲存在 MicroSD 卡内的音檔，需要使用聯網模式。

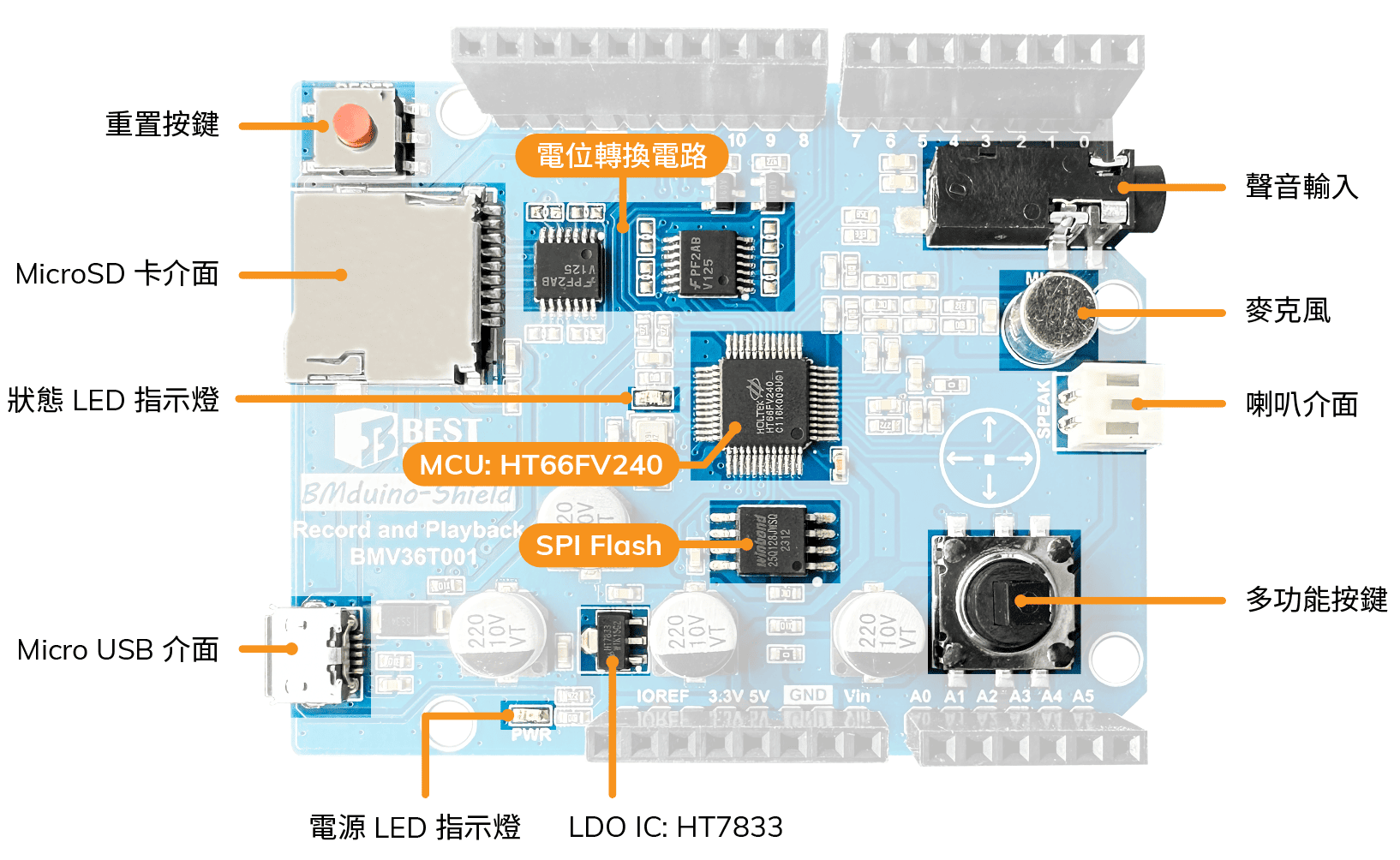

產品功能說明
腳位說明
其他腳位未使用
| 名稱 | BM53A367A 腳位 | 功能 |
|---|---|---|
| IOREF | IOREF | 邏輯參考電壓 |
| RESET | RESET | 重啟開發板 |
| 5V | 5V | 供電：5V |
| GND | GND | 接地 |
| SS2 | ~D4 | SPI2 片選腳位 (與 SD 卡通訊) |
| SCK2 | ~D5 | SPI2 時鐘線 (與 SD 卡通訊) |
| MOSI2 | ~D6 | SPI2 主機輸出、從機輸入資料線
(與 SD 卡通訊) |
| MISO2 | D7 | SPI2 主機輸入、從機輸出資料線
(與 SD 卡通訊) |
| D/C | ~D8 | SPI 總線資料類型切換
⬥ 拉高：傳輸 WAV 語音資料 ⬥ 拉低：傳輸通訊協議命令 |
| REQ | ~D9 | 播放 SD 卡音源時，請求獲取語音資料 |
| SS | ~D10 | SPI 片選腳位 (與 BMV36T001 通訊) |
| MOSI | ~D11 | SPI 主機輸出、從機輸入資料線
(與 BMV36T001 通訊) |
| MISO | ~D12 | SPI 主機輸入、從機輸出資料線
(與 BMV36T001 通訊) |
| SCK | ~D13 | SPI 時鐘線 (與 BMV36T001 通訊) |
產品比較
| BMV31T001 | BMV36T001 | |
|---|---|---|
| MCU | HT68FV022 | HT66FV240 |
| 工作電壓 | 5V | 5V |
| 工作電流 | 195mA @5V | 326mA @5V |
| SPI Flash | 16Mbit | 128Mbit |
| 可播放時長 | ⬥ PCM: 41 秒
⬥ u-law: 125 秒 ⬥ ADPCM: 400 秒 |
517 秒 |
| 錄音功能 | X | O |
| 可外接喇叭 | O | O |
| 具有開發平台 | O | X |
| 支援上傳音檔格式 | ⬥ MP3
⬥ 16-bit 單聲道 WAV |
16-bit 單聲道 WAV |
| MicroSD 介面 | X | O |
| 通訊介面 | ⬥ 播放：單線通訊
⬥ 音檔更新：SPI |
SPI |
資源
- MCU : Holtek HT66FV240，無線語音型 Flash MCU，包含規格書、封裝等資訊。
| HS Code (僅供參考) | 9030.90.90.00-8 |
|---|
