本產品是語音播放模組，由轉接板與語音播放模組 BM72D3041-1 所組成，讓使用者在評估 BM72D3041-1 性能時更加輕鬆容易。此外，我們還提供兩種開發平台：BMduino Voice Widget、語音開發平台，您可以在平台上編輯音源後，再透過 SPI 介面燒錄到模組上的 MCU，非常方便！適合應用在智慧家居、早教玩具等需要播放語音的產品上。
我們使用COOKIE來提升網站使用體驗， 建議您允許使用COOKIE，更多細節請參考我們的隱私權政策， 瞭解更多。
我的帳戶
搜尋
產品特色
- 工作電壓：3.0V~5.5V
- 工作電流：54mA @5V (1kHz 語音，音量最大)
- MCU：HT68FV024
- 內建 32Mbit Flash 記憶體
- 最多可儲存 256 個語音、96 個語句 - 最大播放時長：800秒 (取決於壓縮格式)
- 壓縮方式：PCM、u-law、ADPCM - 語音輸出：搭配 8Ω/2W 喇叭
- 支援音檔格式：MP3、單聲道 16-bit WAV
- 通訊介面：單線 (播放聲音) / SPI (更新音檔)

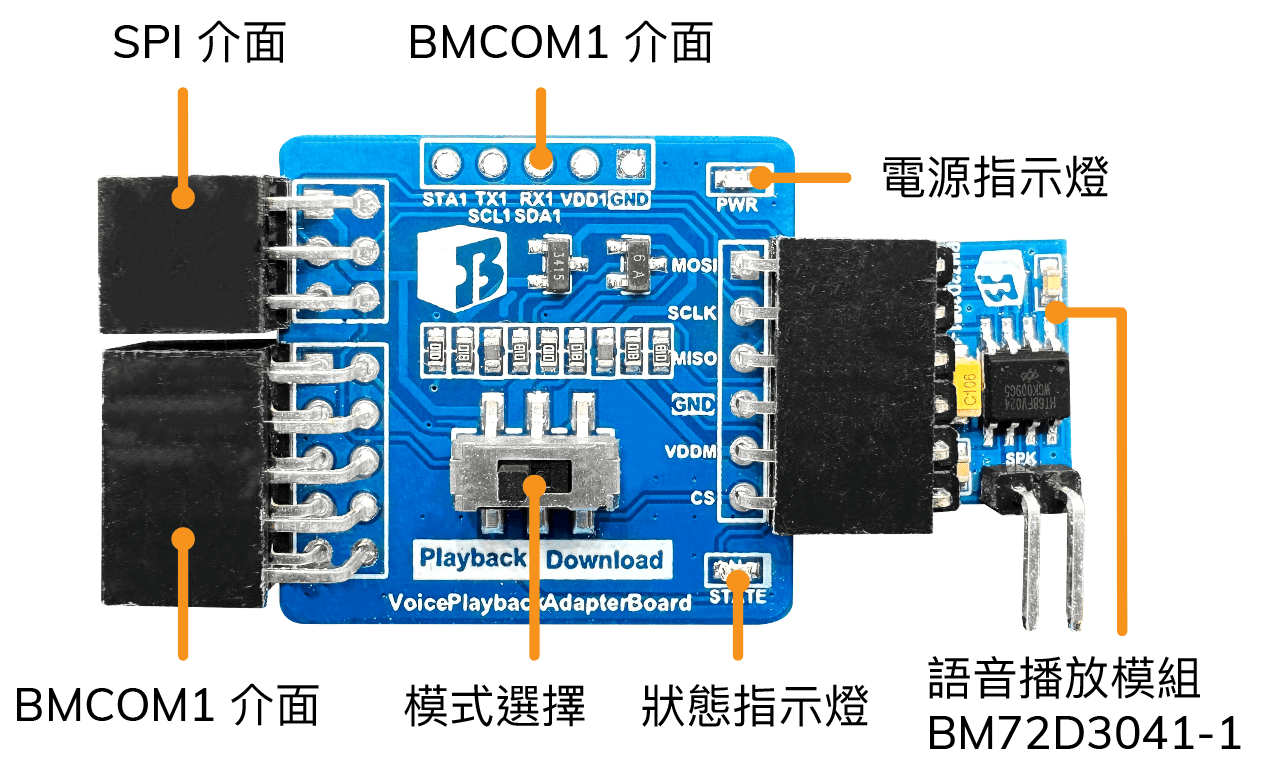

產品功能說明
轉接板上的開關，是為了讓您方便切換音源播放/音源更新模式而設計的。
當開關撥向 Playback 時，進入播放模式，此時使用單線通訊來控制語音、語句播放 ; 而當開關撥向 Download 時，您可以透過 SPI 介面來更新音源。
當開關撥向 Playback 時，進入播放模式，此時使用單線通訊來控制語音、語句播放 ; 而當開關撥向 Download 時，您可以透過 SPI 介面來更新音源。
腳位說明
| 腳位 | 名稱 | 功能 |
|---|---|---|
| SPI 介面 | ||
| 1 | VDD3 | 供電：3.0V~5.5V |
| 2 | DATA
MISO1 |
⬥ 單線通訊：資料線 (語音播放)
⬥ SPI：主機輸入從機輸出資料線 (語音更新) |
| 3 | MOSI1 | SPI：主機輸出從機輸入資料線 (語音更新) |
| 4 | BUSY
SCLK1 |
⬥ 單線模式：播放語音時，輸出低電位
⬥ SPI：時鐘線 (語音更新) |
| 5 | GND | 接地 |
| 6 | LED
CS1 |
⬥ LED 狀態控制
⬥ SPI：片選線 (語音更新) |
| BMCOM1 | ||
| 7 & 8 & 25 | PWCTL
STA1 |
⬥ 電源控制腳位
⬥ BMCOM1：STATUS1 腳位 |
| 9 & 10 & 26 | TX1/SCL1 | BMCOM1：TX1/SCL1 腳位 |
| 11 & 12 & 27 | RX1/SDA1 | BMCOM1：RX1/SDA1 腳位 |
| 13 & 14 & 28 | VDD1 | BMCOM1：VDD1 腳位 |
| 15 & 16 & 29 | GND | BMCOM1：GND 腳位 |
| BM72D3041-1 腳位 | ||
| 17 | MOSI | SPI：主機輸出從機輸入資料線 (語音更新) |
| 18 | BUSY
SCLK |
⬥ 單線模式：播放語音時，輸出低電位
⬥ SPI：時鐘線 (語音更新) |
| 19 | DATA
MISO |
⬥ 單線通訊：資料線 (語音播放)
⬥ SPI：主機輸入從機輸出資料線 (語音更新) |
| 20 | GND | 接地 |
| 21 | VDD | 正電源 |
| 22 | LED
CS |
⬥ LED 狀態控制
⬥ SPI：片選線 (語音更新) |
| 喇叭介面 | ||
| 23 | PWM2 | 連接喇叭負電源 |
| 24 | PWM1 | 連接喇叭正電源 |
| HS Code (僅供參考) | 8518.90.90.00-1 |
|---|---|
| 淨重 | 126.4g (包含喇叭) |
| 尺寸 | 28.91 x 3.86 x 3.99 mm |
| 產品包含 | BMV31K304 x1、喇叭 x1 |
