BMS81M001 是震動感測模組，由 Holtek 8-bit MCU HT66F2040 與陀螺儀及加速計感測器 MPU-6050 開發而成，透過 I2C 介面來設定參數及讀取狀態。
我們使用COOKIE來提升網站使用體驗， 建議您允許使用COOKIE，更多細節請參考我們的隱私權政策， 瞭解更多。
我的帳戶
搜尋
MPU-6050震動感測模組 BMS81M001
NT$428
有貨
數量
428
個
Product ID
BMS81M001
請選擇產品數量
| 選擇 | 數量 | 折扣 | 單價 |
| 1-9 | - | NT$428 | |
| 10+ | 5% | NT$407 |
產品說明
BMS81M001 是利用 MPU-6050 中的陀螺儀與加速度計的變化來感測震動，您可以自行調整震動的觸發條件 (震動的持續時間及閥值)，當震動條件觸發時，STA 腳位將由高電位轉變成低電位，板上的 LED 也會點亮。此外，您還可以設定未感測到震動後自動進入待機模式的時間來降低功耗。
本產品上具有 BMCOM，方便您可以直接與 BMduino 開發板連接使用 (例如：BM53A367A)。如果您沒有 BMduino 開發板，也可以搭配其他開發板使用 (例如：Arduino UNO)。
產品特色
- 工作電壓：3.3V～5.5V
- 工作電流：4.8mA @3.3V
- 待機電流：65μA @3.3V (喚醒頻率：20Hz)
- 可調整震動閥值 (1~255mg) 及持續時間 (1~255ms)
- 可調整進入待機模式的時間 (1~255 秒)
- 通訊介面：I2C (地址：0x43)
- 尺寸：28 x 16.5 x 7 mm
- 淨重：3g

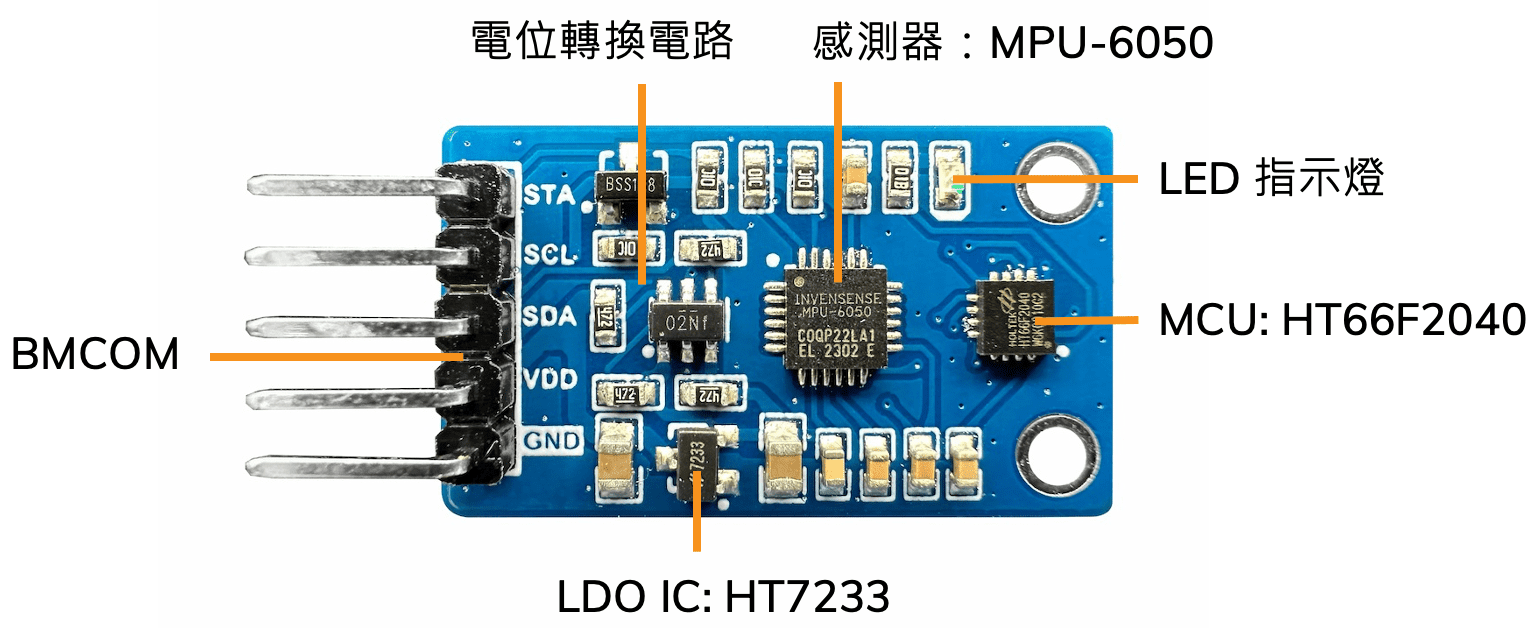

產品功能說明
腳位說明
| 腳位 | 名稱 | 功能 |
|---|---|---|
| 1 | GND | 接地 |
| 2 | VDD | 供電：3.3V~5.5V |
| 3 | SDA | I2C: 資料線 |
| 4 | SCL | I2C: 時鐘線 |
| 5 | STA | 觸發：輸出低電位
未觸發：輸出高電位 |
資源
- MCU : Holtek HT66F2040，内建 EEPROM 的小封裝 A/D Flash MCU，包含規格書、封裝資訊。
| HS Code (僅供參考) | 8517.79.00.00-6 |
|---|
