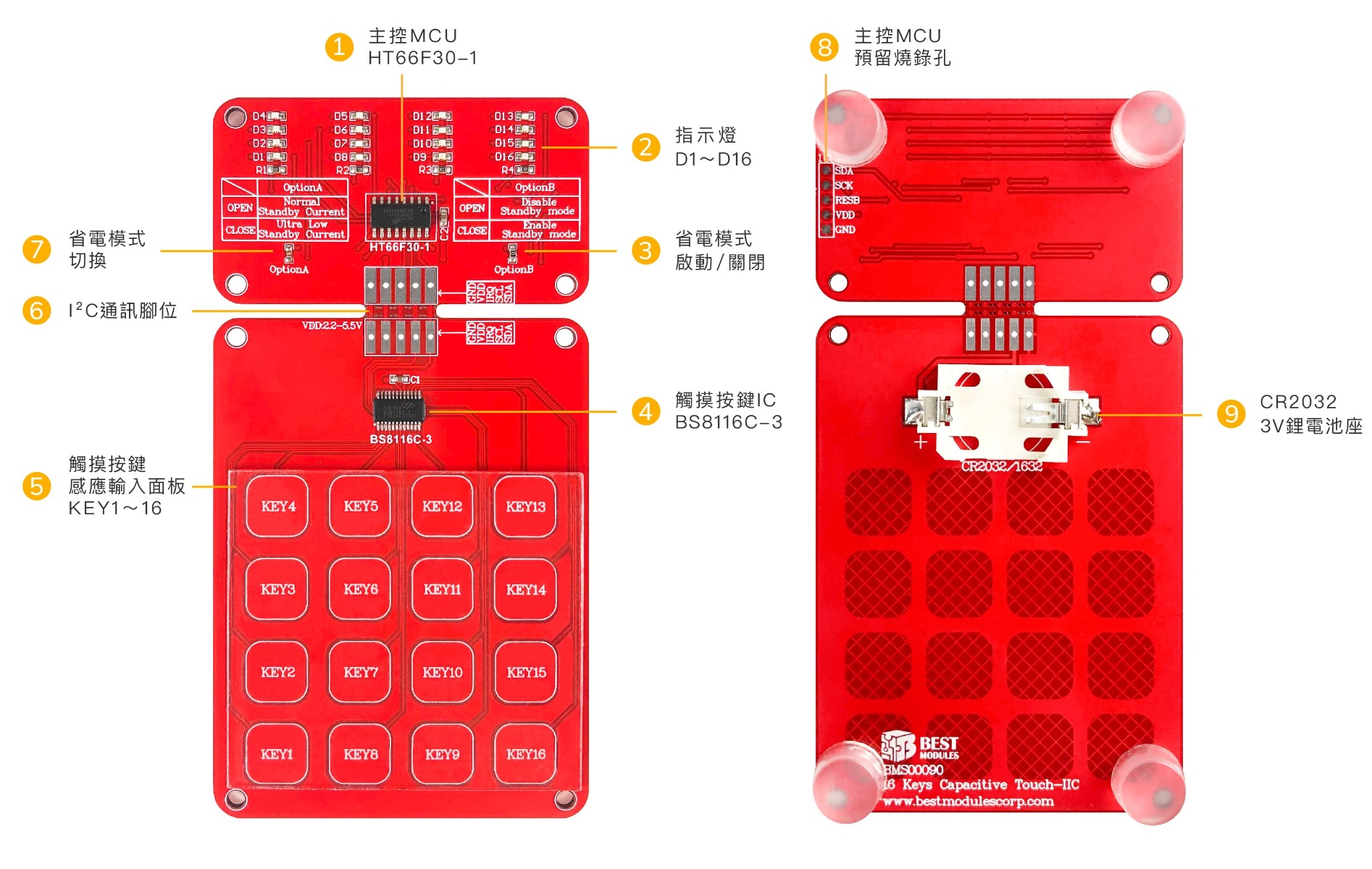

產品特色

1. 工作電壓：2.2V〜5.5V
2. I²C 介面 (I²C 地址: 0x50)
3. 16 個觸控按鍵 / 16個LED
4. Option B : 進入省電模式與否
5. Option A : 進入一般省電模式或極省電模式 (按鍵反應較慢)

BS81x 系列觸控 IC 特色

1. 低待機電流
2. 自動校準
3. 可靠的觸摸按鍵檢測
4. 自動切換待機 / 工作模式
5. 最長按鍵輸出時間檢測
6. 具備抗電壓波動功能
7. Level Hold，可選高有效或低有效
8. NMOS 輸出內建上拉電阻 / CMOS 直接輸出
9. 支援串列和並行輸出
10. 外接電容調整感度
11. 較少的週邊元件

做為開發板時的特色

1. 驗證觸摸的感度及按鍵反應速度
2. 測試觸摸按鍵 IC 規格特性及抗干擾性能
3. 提供觸摸相關 PCB Layout 參考
4. 參考 / 評估感應 PAD 直接接觸的外殼材料的厚度
5. 參考 / 評估感應 PAD 大小

問題 1 : BMS00090 板子上隔著玻璃、壓克力等材質也可以正常觸控嗎？

回答 : 沒問題的，您可以在板子上放厚度約 3mm 的材質，但需緊貼著 PCB 板。

問題 2 : 如何修改 IRQ 模式？

回答 : 請參考 BS8116C-3 規格書的寫入位置及資料

(1) 修改內部 IC 暫存器 Address B0H 的 bit0
  - Bit0 = 0 : Level hold 模式 (IRQ 為低電位時讀取按鍵資料)
  - Bit0 = 1: One-shot 模式 (按鍵狀態改變時，發出脈衝訊號)

(2) 以下範例為 Level hold 模式 (bit0 = 0)

問題 3 : 如何進入省電模式？

回答 :

(1) 修改內部 IC 暫存器 Address B0H 的 bit1
  - Bit1 = 0 : 開啟省電模式
  - Bit1 = 1: 不開啟省電模式

(2) 以下範例為不開啟省電模式 (bit1 = 1)

問題 4 : 如何修改靈敏度 / 觸控頻率？

回答 :

(1) 修改內部 IC 暫存器 Address B3H 的 bit2～bit0
  - Bit0 = 0 : 低感度
  - Bit0 = 0 : 高感度
  - Bit2～bit 1 = 00 : 第一種觸控頻率
  - Bit2～bit 1 = 01 : 第二種觸控頻率
  - Bit2～bit 1 = 00 : 第三種觸控頻率
  - Bit2～bit 1 = 11 : 不使用

(2) 以下範例為第一種觸控頻率 (bit2～1 = 00) 及高感度 (bit0 = 1)

問題 5 : 如何更改按鍵觸發閥值？

回答 :

(1) 修改內部 IC 暫存器 Address B5H～C4H 的 bit5～bit0
  - Bit5～bit0 : 使用者可以自行更改 (預設值 16)

(2) 以下範例為觸發閥值為 10h (bit5 = 1，bit4～0 = 0)

1. 將電池裝進電池座，即可啟動本產品。

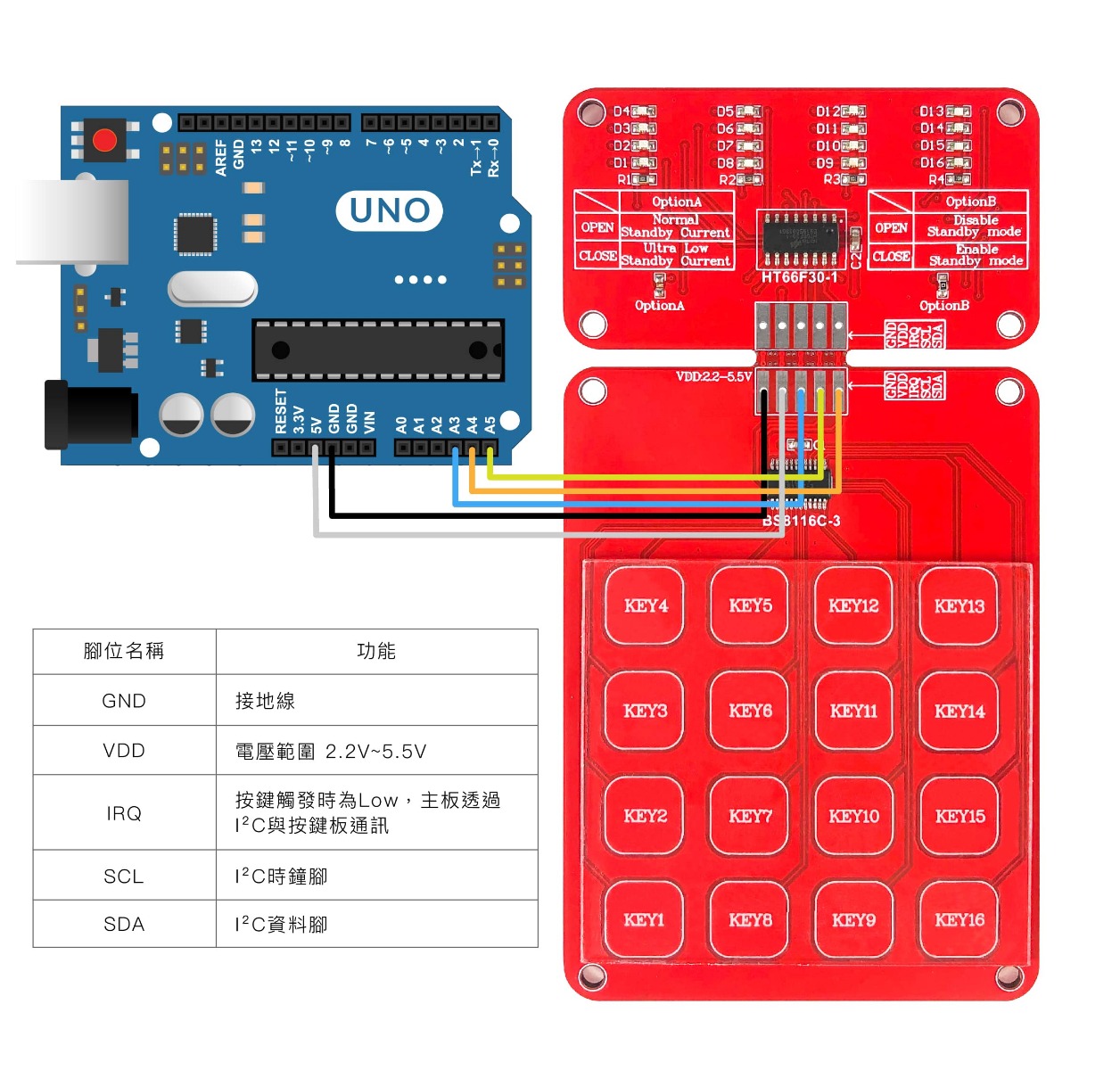

2. 正常情況下，觸控感應按鍵後，IRQ 會轉為低電位，此時 BMS00090 將透過 I²C 與觸控板通訊，並輸出指示燈 D1～D16 (詳細說明請參考 BS8116C-3 規格書)。

3. 觸控按鍵狀態與 I²C 對應訊息表
數值為 0 代表觸控按鍵未按壓，1 代表已按壓。
例如：按下 KEY1 和 KEY2 時，BMS00090 將回應一個 byte (03h)。

4. 省電模式
啟動：OptionB 接腳接地 (短路)
關閉：OptionB 接腳空接 (開路)
腳位設定完成後需重新上電。

5. 極省電模式
啟動：OptionA接腳接地 (短路)
關閉：OptionA接腳空接 (開路)
進入極省電模式前，需先開啟省電模式，設定腳位完成後需重新上電。

6. 若觸控按鍵無反應時，請檢查電池是否裝反、接觸不良或電量已用盡。

7. 若發覺指示燈明亮不均時，表示電池電量不足，請更換電池。

1. IC : Holtek BS8116C-3，增強型觸控按鍵，包含規格書、封裝尺寸等。
2. 應用筆記 : AN0593TC，觸控產品 PCB / ITO / PFC 應用須知。
