繼電器模組 BMP75M131

NT$96

有貨

數量

90 個

Product ID

BMP75M131

當開發智能家電時 (例如控制馬達、檯燈等)，時常需要去控制高電壓或交流電的開啟或關閉，但如果直接由人來通斷是非常危險的，此時繼電器就派上用場了。BMP75M131 是單路的繼電器模組，它的最大負載電流在 28V 直流電時是 5A，在 125V 交流電時是 7A，在 240V 交流電時是 5A。

請選擇產品數量

選擇	數量	折扣	單價
	1-9	-	NT$96
	10+	4%	NT$92

大量訂購詢價。

歡迎到倍創科技的露天市集選購
支持超商取貨付款！

露天拍賣

產品說明

一般的繼電器模組的用法是使用一個 I/O 訊號來控制繼電器的開或關，如果要控制 8 個繼電器就需要佔用掉開發板的 8 個 I/O 腳。

而 BMP75M131 的工作模式除了 I/O 控制模式之外，還有聯網模式。在聯網模式下，開發板可以透過 I²C 介面來控制每一個繼電器的開或關，最多可級聯 8 個 BMP75M131 繼電器模組，只需要其中一個模組與開發板連接即可。
您可以透過 BMP75M131 上的跳帽來選擇工作模式，級聯使用時，每一個 BMP75M131 模組的跳帽都需斷開 (移除)。

BMP75M131 上具有 BMCOM，方便您直接與 BMduino 開發板連接使用 (例如：BM53A367A)。如果您沒有 BMduino 開發板，也可以搭配其他開發板使用 (例如：Arduino UNO)。

工作模式比較

	I/O 控制模式	聯網模式
工作模式選擇 (IO_mode Jumper)	短接	斷開級聯時每個模組的跳帽都須斷開
級聯	無法級聯，需單獨控制	可級聯最多 8 個模組開發板只需與第一個模組連接
開發板控制	透過 I/O 腳位控制高電位時繼電器線圈通電	透過 I²C 介面下指令可控制到每一個級聯的繼電器模組

產品特色

輸入電壓：3.0V～5.5V
工作電流：
- 110mA @5V (繼電器吸合)
- 3mA @5V (繼電器斷開)
最大負載電流：
- 5A @28V_DC
- 7A @125V_AC
- 5A @240V_AC
工作模式：I/O 控制模式、聯網模式 (使用跳帽選擇)
可級聯使用，最多級聯 8 個
通訊介面：I²C (地址：0x15)
尺寸：50.11 x 29.5 x 20 mm
淨重：15.9g
產品包含：BMP75M131 x1 / 2x2P 排針 x1

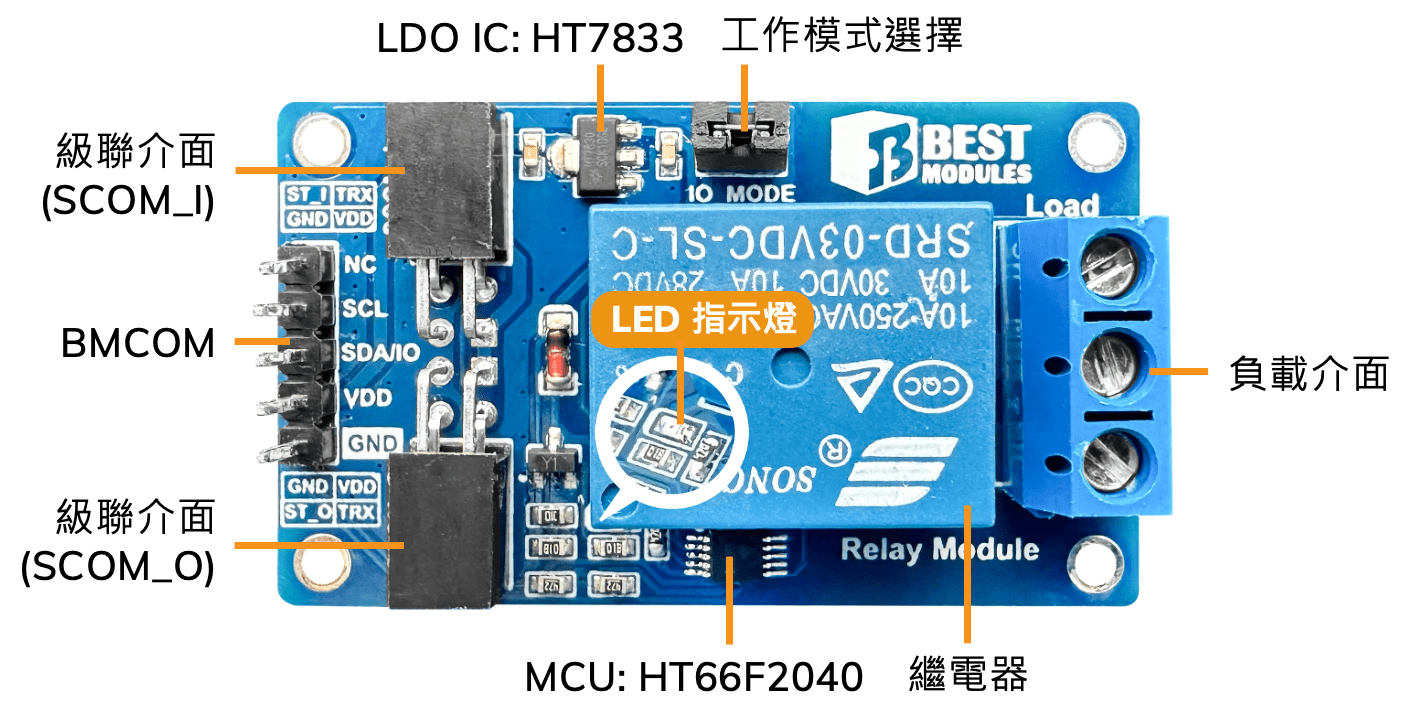

產品功能說明

腳位說明

腳位	名稱	功能
1	NC	-
2	SCL	I²C: 時鐘線
3	SDA IO	I²C: 資料線 I/O: 繼電器控制線
4	VDD	供電：3.0V~5.5V
5	GND	接地
6	GND	接地
7	VDD	正電源
8	ST_O	級聯狀態輸出
9	TRX	級聯單總線通訊腳位
10	VDD	正電源
11	GND	接地
12	ST_I	級聯狀態輸入
13	TRX	級聯單總線通訊腳位
14	NC	繼電器常閉腳位
15	COM	繼電器公共腳位
16	NO	繼電器常開腳位
