本產品 BMK52M134 是由 4 個觸控按鍵以 2 x 2 矩陣組成的電容式觸控模組，可以級聯最多 4 個一起使用，並使用 I2C 通訊介面讀取、控制按鍵狀態。
我們使用COOKIE來提升網站使用體驗， 建議您允許使用COOKIE，更多細節請參考我們的隱私權政策， 瞭解更多。
我的帳戶
搜尋
4鍵電容式觸控感測模組(BMCOM) BMK52M134
NT$93
有貨
數量
154
個
Product ID
BMK52M134
請選擇產品數量
| 選擇 | 數量 | 折扣 | 單價 |
| 1-9 | - | NT$93 | |
| 10+ | 5% | NT$88 |
產品說明
BMK52M134 內建觸控 MCU BS86C08C，當手指觸摸電路板上的銅箔區域時，電容量會產生變化，再藉由偵測 INT 腳位的電容的變化來判斷按鍵是否被觸摸。
您可以依據需求選擇是否級聯多個 BMK52M134 模組一起使用 (最多 4 個)，級聯時，只需要將一個 BMK52M134 模組與開發板連接即可。
開發板可透過 I2C 介面讀取觸控按鍵的狀態，並點亮與按鍵相對應的 LED。各個按鍵的靈敏度可以依您的使用需求調整，例如：當本產品上覆有壓克力板時，銅箔區域感應的電容量會減少，此時需要提高靈敏度。
BMK52M134 上具有 BMCOM，方便您直接與 BMduino 開發板連接使用 (例如：BM53A367A)。如果您沒有 BMduino 開發板，也可以搭配其他開發板使用 (例如：Arduino UNO)。
產品特色
- 工作電壓：2.5V～5.5V
- 工作電流：
- 1.41mA @3.3V (未感測到觸控)
- 5.91mA @3.3V (按下全部按鍵且 LED 全亮) - 待機電流：0.02mA @3.3V
- 8 秒內沒有感測到觸控，自動進入待機模式
- 待機模式下需要觸控按鍵才能喚醒本產品 - 可級聯最多 4 個一起使用
- 按鍵靈敏度可獨立調整
- 55 階 (10～64，預設 16)
- 數值越小，靈敏度越高 - 通訊介面：I2C (地址：0x71)
- 尺寸：33.8 x 38.56 x 6.5 mm
- 淨重：6g
- 產品包含：BMK52M134 x1, 2x2P 排針 x1

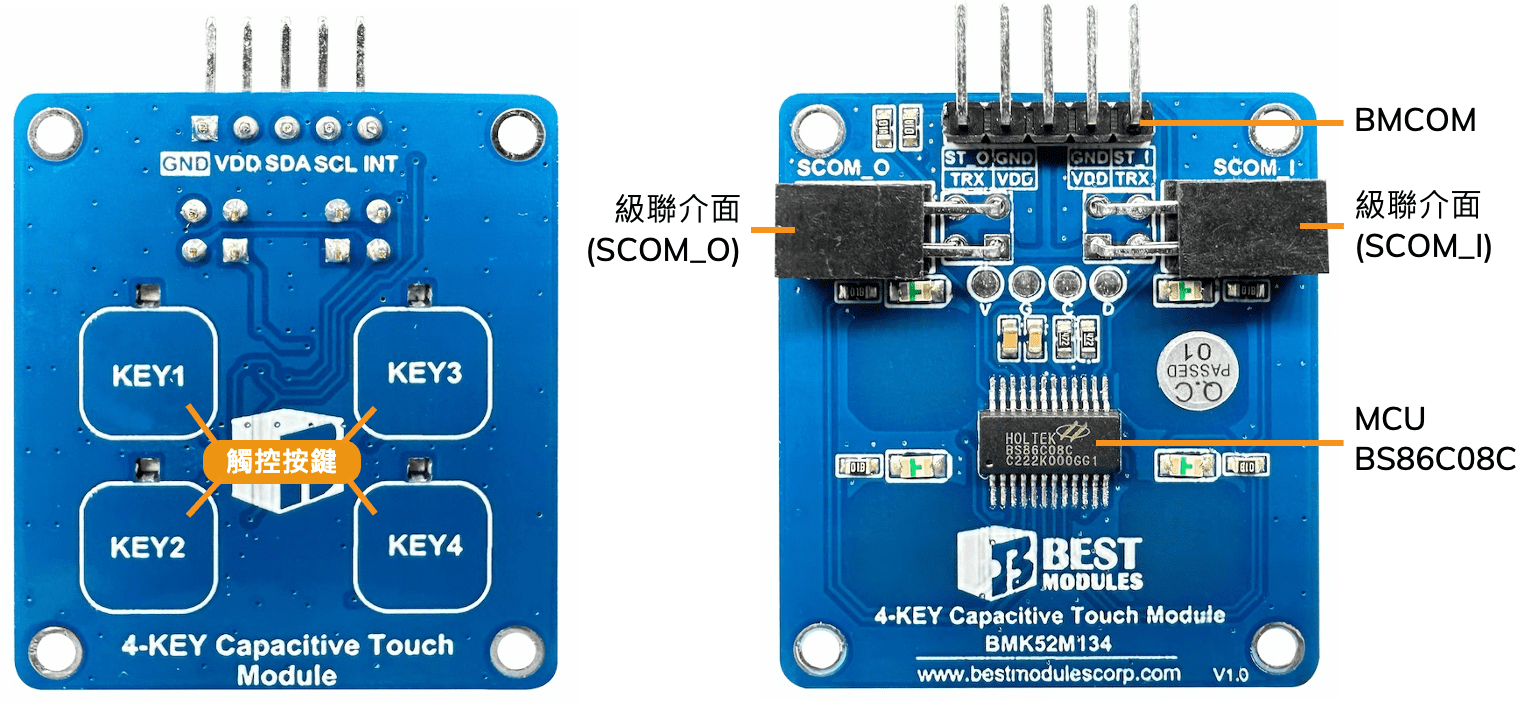

產品功能說明
腳位說明
BMK52M134 背面
| 腳位 | 名稱 | 功能 |
|---|---|---|
| 1 | INT | 感測到觸控：輸出低電位
未感測到觸控：輸出高電位 |
| 2 | SCL | I2C: 時鐘線 |
| 3 | SDA | I2C: 資料線 |
| 4 | VDD | 供電：2.5V~5.5V |
| 5 | GND | 接地 |
| 6 | GND | 接地 |
| 7 | VDD | 正電源 |
| 8 | ST_O | 級聯狀態輸出 |
| 9 | TRX | 級聯單總線通訊腳位 |
| 10 | VDD | 正電源 |
| 11 | GND | 接地 |
| 12 | ST_I | 級聯狀態輸入 |
| 13 | TRX | 級聯單總線通訊腳位 |
產品技術問答
問題一：按鍵上隔著玻璃、壓克力等材質也可以正常觸控嗎？
回答：可以的，您可以在按鍵上放玻璃或壓克力板，厚度請勿超過3mm，並且應調整靈敏度以達到合適的觸控反饋。
資源
- MCU : Holtek BS86C08C，具 LED 驅動的增強型觸控 A/D 型 Flash MCU，包含規格書、封裝資訊。
| HS Code (僅供參考) | 8504.50.90.00-5 |
|---|
