BMK22M131 是採用 Holtek 8-bit MCU HT66F2040 開發而成的 LED 按鍵模組，板上具有一顆紅色 LED 燈，可同時級聯最多 16 個模組一起使用，並透過 I2C 介面來設定、讀取各個按鍵狀態。
我們使用COOKIE來提升網站使用體驗， 建議您允許使用COOKIE，更多細節請參考我們的隱私權政策， 瞭解更多。
我的帳戶
搜尋
LED按鍵模組 BMK22M131
NT$73
有貨
數量
250
個
Product ID
BMK22M131
請選擇產品數量
| 選擇 | 數量 | 折扣 | 單價 |
| 1-9 | - | NT$73 | |
| 10+ | 5% | NT$69 |
產品說明
BMK22M131 具有兩種工作模式：按鍵控制模式、指令控制模式。
按鍵控制模式：按壓按鍵時 LED 燈亮，鬆開按鍵後 LED 熄滅。
指令控制模式：LED 可以調整亮度 (範圍 0~255)，您也可以讓 LED 以呼吸燈的效果呈現。
此外，本產品可以透過設定長按的時長來識別長按與短按，並為長按與短按定義不同的功能。例如：如果設定長按時進入休眠，短按時調整霧化器模組的功率，並將長按時長設定成 2000ms。當您按壓按鍵的時間為 1500ms 時，即判斷為短按，此時調整霧化器模組的功率。

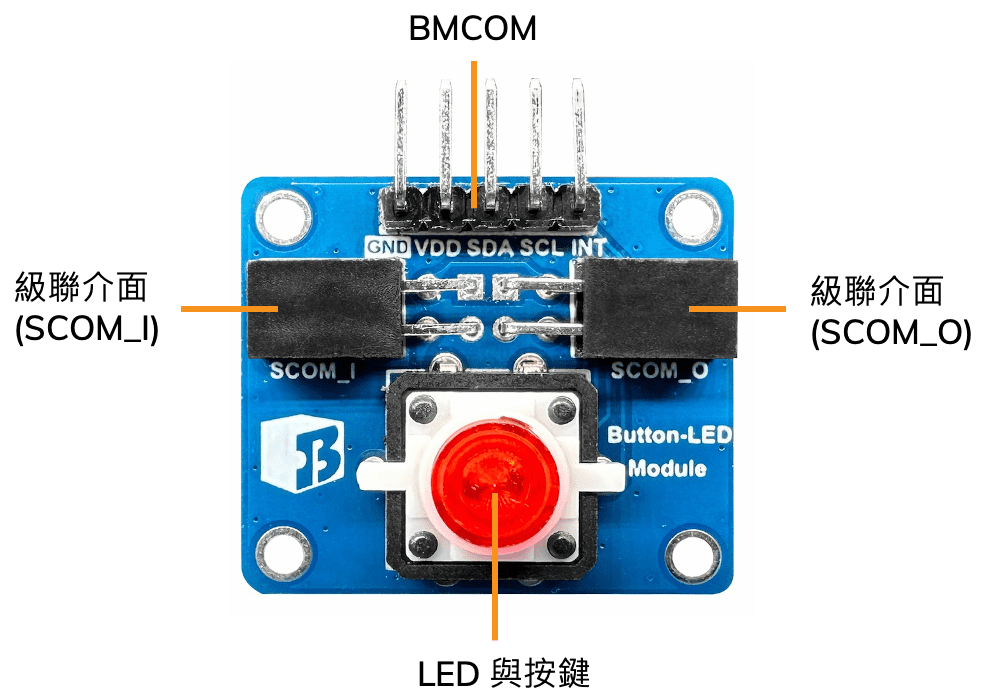

BMK22M131 上具有一個 BMCOM，方便您直接與 BMduino 開發板連接使用 (例如：BM53A367A)。如果您沒有 BMduino 開發板，也可以搭配其他開發板使用 (例如：Arduino UNO)。
板上同時也具有 SCOM_I 與 SCOM_O 介面，用於級聯多個模組。使用上非常簡單，假設您希望連接兩個 BMK22M131 一起使用，您只要將第一個模組的 SCOM_O 介面與第二個的 SCOM_I 介面連接即可。連接完成後，您可為級聯的模組統一或分別地設定按鍵工作模式與亮度。
級聯多個模組一起使用時，需先將模組連接好再上電，否則將影響後續 ID 分配，使用途中也請勿拔除模組。
產品特色
- 工作電壓：3.0V～5.5V
- 工作電流：
- 未按壓按鍵：2.5mA @5V
- 按壓按鍵：6.8mA @5V - 可設定按壓時長來辨識短按、長按
- 工作模式：按鍵控制模式、指令控制模式
- 具有級聯介面，最多可級聯 16 個
- LED 亮度可調整 (0～255)
- 可統一或分別設定按鍵工作模式與亮度
- 通訊介面：I2C (地址：0x77)
- 尺寸：29.58 x 25.7 x 11.86 mm
- 淨重：4.9g
- 產品包含：BMK22M131 x1 / 2x2P 排針 x1
產品功能說明
腳位說明
| 腳位 | 名稱 | 功能 |
|---|---|---|
| 1 | INT | 中斷腳位 |
| 2 | SCL | I2C: 時鐘線 |
| 3 | SDA | I2C: 資料線 |
| 4 | VDD | 供電：3.0V~5.5V |
| 5 | GND | 接地 |
| 6 | GND | 接地 |
| 7 | VDD | 正電源 |
| 8 | ST_O | 級聯狀態輸出腳位 |
| 9 | TRX | 級聯單總線通訊腳位 |
| 10 | VDD | 正電源 |
| 11 | GND | 接地 |
| 12 | ST_I | 級聯狀態輸入腳位 |
| 13 | TRX | 級聯單總線通訊腳位 |
資源
- MCU : Holtek HT66F2040，内建 EEPROM 的小封装 A/D Flash MCU，包含規格書、封裝資訊。
