血氧心率模組(BMCOM) BMH83M002

NT$355

有貨

數量

208 個

Product ID

BMH83M002

BMH83M002 是血氧及心率模組，由轉接板與血氧及心率模組 BMH08002-4 組成。支援 UART 通訊介面來量測血氧飽和度 (SpO2)、心率及灌注指數 (PI)。

歡迎到倍創科技的露天市集選購
支持超商取貨付款！

露天拍賣

產品說明

本產品提供三種資料傳輸模式，您可依需求調整：
- 定時發送 (預設)
- 詢問―回應
- 持續上傳 (PPG 波形模式，適合需即時描繪波形的應用)

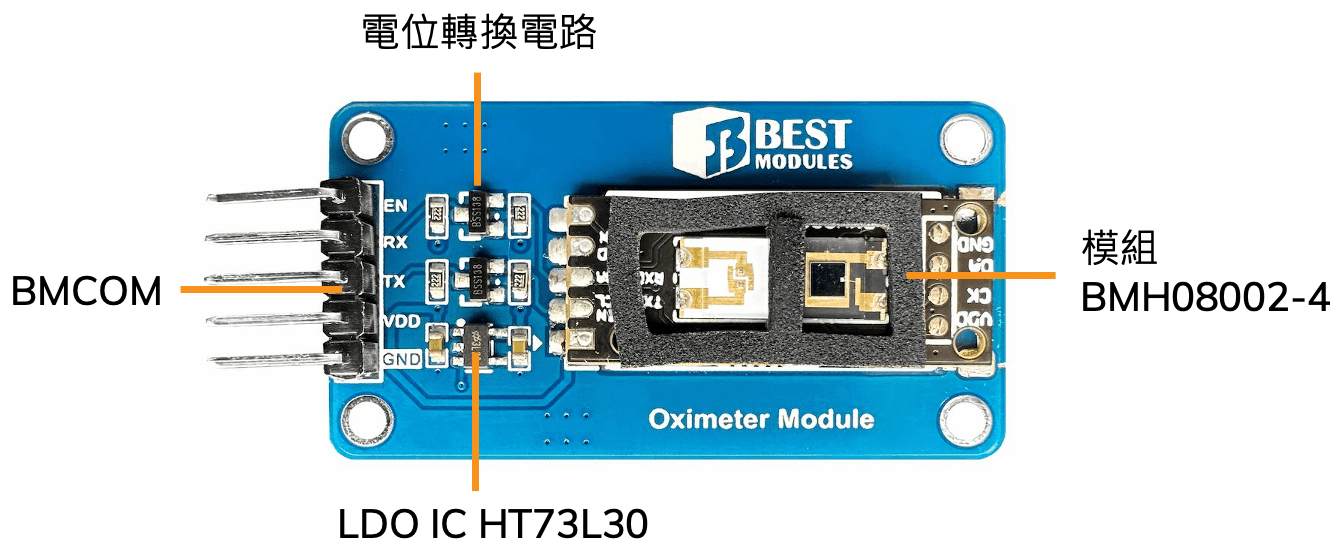

BMH83M002 與 BMH08002-4 具有相同的功能，兩者的差別在於：BMH83M002 使用電位轉換電路、LDO IC HT73L30 將 BMH08002-4 的腳位轉換成 BMCOM，方便您可以直接與 BMduino 開發板連接使用 (例如：BM53A367A)。
如果您沒有 BMduino 開發板，也可以搭配其他開發板使用 (例如：Arduino UNO)。

量測注意事項

實際使用此模組時，有人可輕易量測成功，有人則常量測失敗，依照我們測試的經驗，成功的量測有以下幾個要點：

手指平整按壓、覆蓋整個量測區，避免室內光線影響到量測
手指不須用力按壓，保持輕鬆即可
保持量測區域的清潔，可使用乾淨的面紙擦拭量測區

★ 測量過程到產生量測結果需要約 15 秒，請保持您的手指在量測區不要移動。

產品特色

工作電壓：3.3V～5.5V
工作電流：5mA @3.3V
待機電流：114μA @3.3V
可以直接輸出血氧值、心率和血流灌注指數，不需要透過轉換
- 血氧飽和度 (SpO2)：70%～99%
◆ 解析度：1%
◆ 精準度：-2%～2% (PI > 0.5%)
- 心率：30BPM～250BPM
◆ 解析度：1BPM
◆ 精準度：±2 @30BPM～100BPM / ±2% @100BPM~250BPM
- 灌注指數 (PI)：0.5%～25%
◆ 解析度：0.1%
◆ 精準度：0.2% (PI: 0～2%) / 1% (PI: 2%～20%)
通訊介面：UART (波特率：38400bps)
出廠前已經過校準
尺寸：43.67 x 23.84 x 7.5 mm
淨重：4.2g

產品功能說明

腳位說明

腳位	名稱	功能
1	EN	使能腳位輸入高電位 (上電)：模組工作輸入低電位 (掉電)：模組不工作
2	RX	UART: RX
3	TX	UART: TX
4	VDD	供電：3.3V~5.5V
5	GND	接地
