紅外測溫模組(BMCOM) BMH63K203

NT$249

有貨

數量

9 個

Product ID

BMH63K203

本產品 BMH63K203 是紅外測溫模組，視角 (FOV) 為 108°，採用 24-bit ADC MCU 及紅外熱電堆感測器開發而成。不需接觸人體或物體即可測量 0℃～100℃ 範圍內的溫度。

歡迎到倍創科技的露天市集選購
支持超商取貨付款！

露天拍賣

產品說明

BMH63K203 可以透過 I²C、PWM 或 IO 的方式輸出測量結果，您也可以使用 I²C 介面讀寫模組內建的 EEPROM 及 RAM，並設定各種參數，使用上具備高度彈性。

使用上非常容易，先選擇輸出模式 (預設 I²C)，並視模式來設定參數：
- 選擇 PWM 模式：需要額外設定溫度範圍
- 選擇 IO 模式：需要額外設定溫度閥值
- 選擇 I²C 模式：不需要額外設定
本產品上電後將不停地讀取溫度，您可以下指令進入/退出睡眠模式。

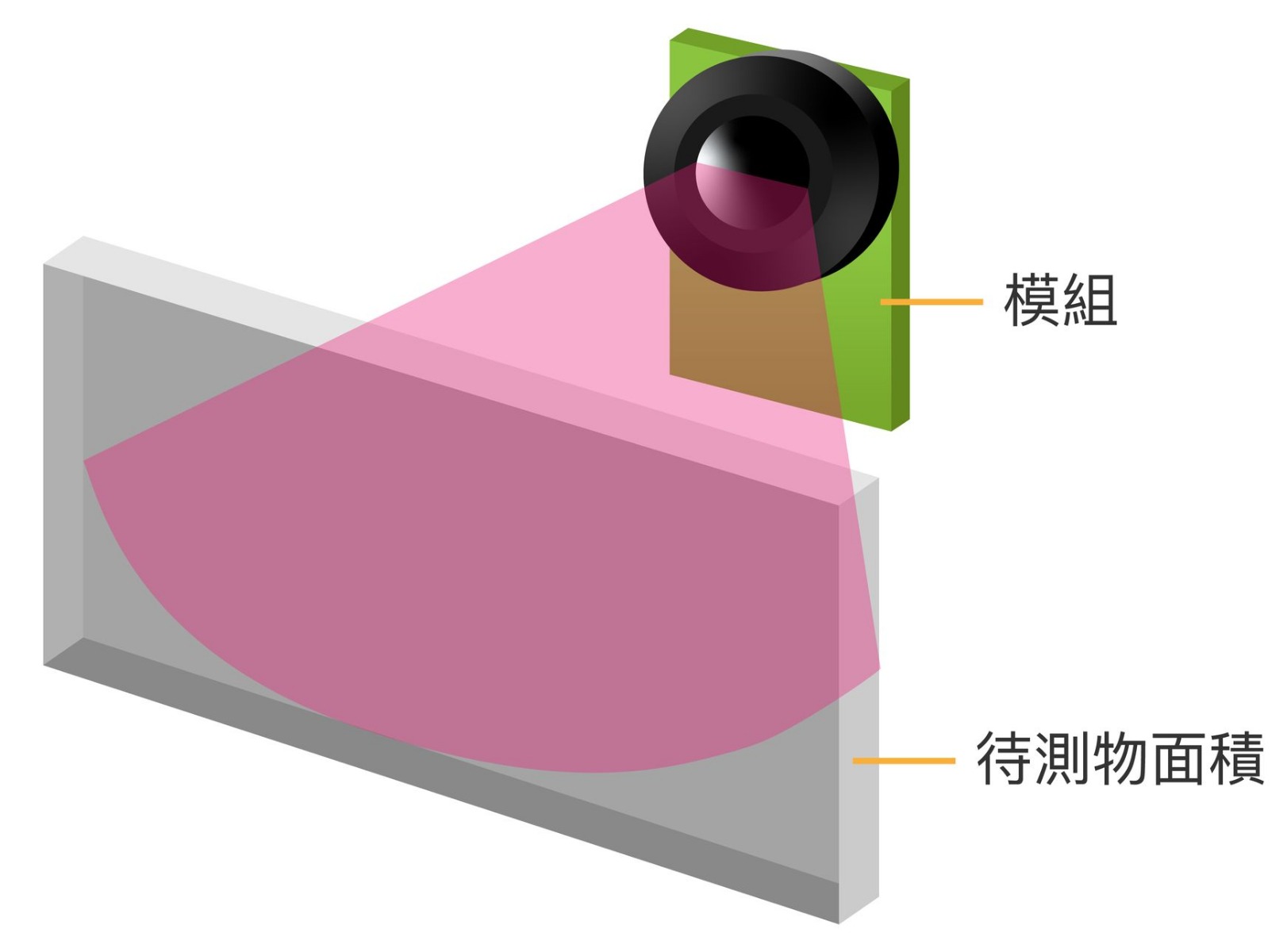

本產品的測量距離是以待測物的面積的大小來決定，待測物面積越大，距離越遠，因此沒有最佳測量距離。

BMH63K203 與 BMH06203-41 具有相同的功能及規格，兩者的差別在於：BMH63K203 使用一條連接線直接將 BMH06203-41 的腳位轉換成 BMCOM，方便直接與 BMduino 開發板連接使用 (例如：BM53A367A)。
如果您沒有 BMduino 開發板，也可以搭配 Arduino 開發板使用 (例如：Arduino UNO)。

產品特色

工作電壓：2.6V～5.5V
工作電流：1.5mA @3.3V
待機電流：< 3μA
溫度量測範圍：0℃~100℃
- 解析度：0.1℃
- 精準度：
◆ ±0.2℃ @32℃~43℃
◆ ±0.3℃ @30℃~45℃
◆ ±1℃ @0℃~100℃
視角 (FOV)：108°
可測量環境溫度、物體表面溫度及人體溫度
上電 1 秒後正常工作
輸出模式：I²C (預設模式，地址0x28)、PWM 及 I/O
出廠前經過校準
尺寸：18.3 x 10 x 8.8 mm
淨重：3.5g
產品包含：紅外測溫模組 BMH06203-41 x1、連接線 x1

腳位說明

腳位	名稱	功能
1	SCL	I²C: 時鐘線
2	SDA PWM IO	I²C: 數據線 PWM: 輸出腳位 IO: 輸出腳位
3	VDD	供電：2.6V~5.5V
4	GND	接地

產品技術問答

問題一
可以同時測量物體上多個溫度嗎？

回答
本產品適用於單點測溫，無法同時測量物體上的多個溫度。

問題二
應用時，我需要特別注意什麼嗎？

回答
當應用在產品時需要注意，BMH06203 系列的模組的設計是一直在測溫 (大約每 600 us 測一次溫)，下指令後若馬上讀取，模組送出的溫度會是它上次測量的數值。
因此，您需要依據您的產品應用來判斷是否需要寫 delayMicroseconds(400)。
假設您要將產品應用在耳溫槍，使用者在測量時的步驟為：對準 ➔ 按下按鍵啟動測量 ➔ 讀值，此種情況下應該要設定delay，因為使用者如果在 600us 前測量數據，可能還沒對準，因此測量結果不準確。

問題三
模組要如何進入、離開睡眠模式呢？

回答
BMH06203 不會自動進入睡眠模式，若要模組進入睡眠模式需額外下指令，指令如下：

進入睡眠模式指令：
0x34, 0x12 是固定值
PEC_W = (Command + Data_LowByte + HighByte) & 0xff = (0xff + 0x34 + 0x12) & 0xff = 0x45
(詳細內容請參考規格書)

離開睡眠模式：下任一個 I²C 指令即可離開。
在睡眠模式中，MCU 的 I²C 地址匹配功能仍然是啟動的，地址匹配成功後就會喚醒 MCU。
(詳細內容請參考 BH67F2742 的規格書，模組有實現此功能)

問題四
喚醒模組後，需要多久時間才能開始量測溫度？

回答
模組喚醒後約需等待一秒鐘才會開始進行測量，因此您在喚醒後，需要加上一秒的延時。
