本產品 BMH23M002 是 24-bit ADC 模組，內建 24-bit ADC IC BH45B1525。可以搭配惠斯頓電橋原理的感測器一起使用 (例如：使用此原理的秤重感測器)，並透過 I2C 或 SPI 介面來讀取 AD 值。
我們使用COOKIE來提升網站使用體驗， 建議您允許使用COOKIE，更多細節請參考我們的隱私權政策， 瞭解更多。
我的帳戶
搜尋
BH45B1525 24-Bit ADC模組 BMH23M002
NT$139
有貨
數量
35
個
Product ID
BMH23M002
請選擇產品數量
| 選擇 | 數量 | 折扣 | 單價 |
| 1-9 | - | NT$139 | |
| 10+ | 5% | NT$132 |
產品說明
BMH23M002 具有 2 路 ADC 輸入介面及 LDO，能讓量測結果更加精確、穩定。
我們將此模組腳位設計成 BMCOM，方便直接與 BMduino 開發板連接使用 (例如：BM53A367A)。
如果您沒有 BMduino 開發板，也可以搭配其他開發板使用 (例如：Arduino UNO)。
產品特色
- 工作電壓：3.3V～5.5V
- 工作電流：2.5mA @5V
- 待機電流：<1.5μA @5V
- 內建 24-bit ADC IC BH45B1525
- 最大有效位數 (ENOB): 22.8 - 通訊介面 (預設 I2C)：I2C (位址：0x68)、SPI
- 具有 LDO 功能
- 尺寸：39 x 25 x 12 mm
- 淨重：6.4g

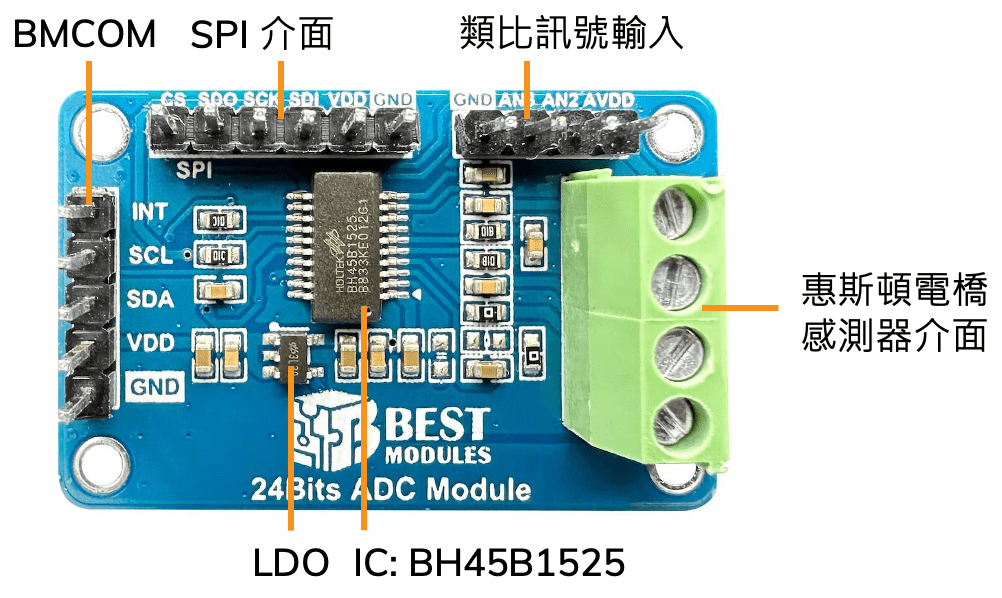

功能說明

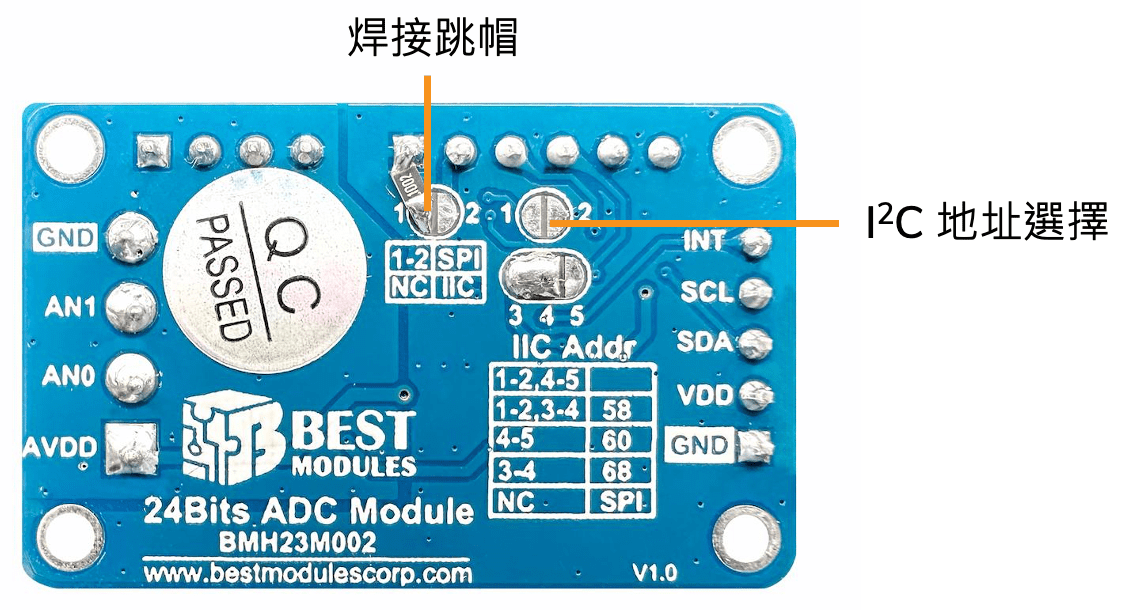

BMH23M002 背面
腳位說明
| 腳位 | 名稱 | 功能 |
|---|---|---|
| 1 | INT | 偵測到數值：低電位
未偵測到數值：高電位 |
| 2 | SCL | I2C: 時鐘線 |
| 3 | SDA | I2C: 數據線 |
| 4 | VDD | 供電：3.3V～5.5V |
| 5 | GND | 接地 |
| 6 | CS | SPI 晶片選擇線 |
| 7 | SDO | SPI 數據輸出 |
| 8 | SCK | SPI 時鐘 |
| 9 | SDI | SPI 數據輸入 | 10 | VDD | 供電：3.3V～5.5V |
| 11 | GND | 接地 |
| 12 | GND | 接地 (類比負電源) |
| 13 | AN3 | A/D 轉換器輸入通道 3 |
| 14 | AN2 | A/D 轉換器輸入通道 2 |
| 15 | AVDD | 類比正電源 | 16 | GND | 接地 (類比負電源) |
| 17 | AN1 | A/D 轉換器輸入通道 1 |
| 18 | AN0 | A/D 轉換器輸入通道 0 |
| 19 | AVDD | 類比正電源 |
產品系列比較表
| 型號 | BMH23M001 | BMH23M002 |
|---|---|---|
| 24-bit ADC IC | BH45B1225 | BH45B1525 |
| 輸入電源 | 3.3V~5.5V | 3.3V~5.5V |
| 工作電流 | 1mA @5V | 2.5mA @5V |
| ENOB | 21.9 bits: Max.
20.7 bits: Gain = 32 20.1 bits: Gain = 64 9.4 bits: Gain = 128 |
22.8 bits: Max.
22.4 bits: Gain = 32 21.8 bits: Gain = 64 20.9 bits: Gain = 128 |
| 通訊介面 | I2C | SPI / I2C (預設) |
| I2C 地址 | 0x68 (預設) | 0x68 (預設) |
| 輸入 | 2 通道
普通訊號輸入 x 1 (AN2, AN3) 惠斯頓電橋輸入 x 1 (AN0, AN1) |
2 通道
普通訊號輸入 x 1 (AN2, AN3) 惠斯頓電橋輸入 x 1 (AN0, AN1) |
資源
- IC: BH45B1525，高階型 24-Bit A/D 周邊 IC，包含規格書、封裝等資訊。
| HS Code (僅供參考) | 8473.50.00.00-1 |
|---|
