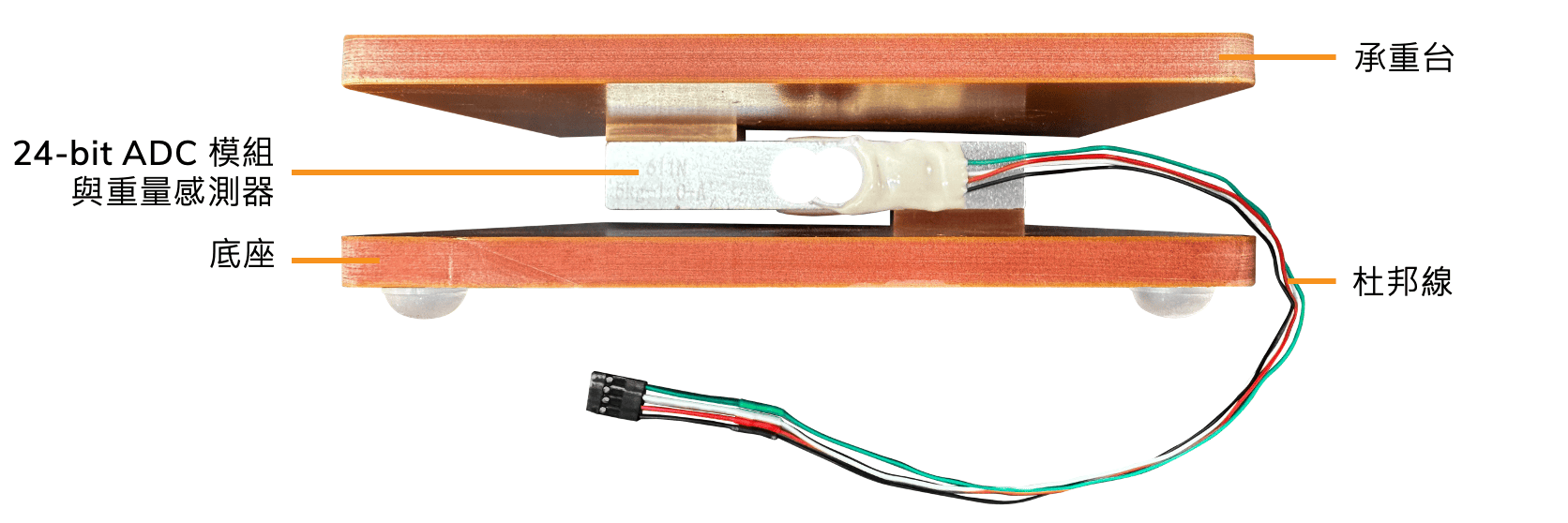

本產品是第二代的秤重套件，可量測範圍為 0～5 公斤，與上一代 BMH12M105 主要不同之處在於，本產品將 24-bit ADC 模組與全橋重量感測器整合，從外觀來看與全橋重量感測器無異，並僅保留 UART 通訊介面，簡化線路。本產品出廠時已經組裝完成，可以直接使用。
我們使用COOKIE來提升網站使用體驗， 建議您允許使用COOKIE，更多細節請參考我們的隱私權政策， 瞭解更多。
我的帳戶
搜尋
產品特色
- 工作電壓：2.6～5.5V
- 工作電流：4mA @3.3V
- 待機電流：1.6μA @3.3V
- 量測範圍：0～5kg
- 精準度：
⬥ 0~100g：±2g
⬥ 100g~5kg：±3g
- 解析度：可調整 1g 或 0.1g - 具有去皮功能
- 出廠前已經過校準
- 通訊介面：UART (鮑率：38400bps)
- 尺寸：120 x 120 x 36.4 mm
- 淨重：293g
產品說明
我們出貨前都確認過產品狀況，並且重新校準過，但如果長期未使用，可能需要再次校準，因此，我們附上校準程式，請您參考「文件」頁籤內的校準程式檔案。
請注意：無論本產品是否處於測量狀態，請勿在秤台上放超過 5kg 的物品。
產品功能說明
腳位說明
| 腳位 | 名稱 | 功能 |
|---|---|---|
| 1 | GND | 接地 |
| 2 | VDD | 供電：2.6V~5.5V |
| 3 | TXD | UART: TX |
| 4 | RXD | UART: RX |
產品比較
| 型號 | BMH12M205 | BMH12M105 |
|---|---|---|
| 工作電壓 | 2.6V～5.5V | 2.7V～5.5V |
| 工作電流 | 4mA @3.3V | 5mA @5V |
| 量測範圍 | 0～5kg | 0～5kg |
| 精準度 | ⬥ 0~100g：±2g
⬥ 100g~5kg：±3g |
0.05% |
| 解析度 | 1g / 0.1g | 1g |
| 通訊介面 | UART | UART / I2C |
| HS Code (僅供參考) | 8473.50.00.00-1 |
|---|
