本產品 BME82M131 是環境光感測模組，使用感測器 VEML7700 開發而成，常見應用在照明設備，根據環境光線的強弱來自動控制燈光亮度，以達到最省電的效果。
我們使用COOKIE來提升網站使用體驗， 建議您允許使用COOKIE，更多細節請參考我們的隱私權政策， 瞭解更多。
我的帳戶
搜尋
VEML7700環境光感測模組 BME82M131
NT$129
有貨
數量
149
個
Product ID
BME82M131
請選擇產品數量
| 選擇 | 數量 | 折扣 | 單價 |
| 1-9 | - | NT$129 | |
| 10+ | 5% | NT$123 |
產品說明
BME82M131 如何感測環境光
BME82M131 內建的環境光感測器 (Ambient Light Sensor，簡稱 ALS) VEML7700 是透過測量光敏電阻的電阻值並轉換成數位訊號來評估周圍環境的光線強度。
您可以根據應用場景來設定環境光的上下閾值，例如：當應用在室內照明設備，白天時光線充足、環境光超過您預設的上閾值時，自動切換到省電模式 ; 而當夜晚光線太暗、環境光低於下閾值時，自動增強照明亮度。
省電模式
BME82M131 具有省電模式，可以設定啟用或關閉。省電模式共有四種模式 (1~4)，在模式 4 時省電效果最佳。您可使用 Arduino library 裡的 setPowerSavingMode 函式來設定。
級聯使用
BME82M131 的背面有級聯介面 (SCOM_O 及 SCOM_I)，您同時最多可以接上 8 個 BME82M131 模組一起使用，只需要將其中一個 BME82M131 與開發板連接，並透過 I2C 介面來通訊，非常容易使用。
連接開發板使用
本產品上具有 BMCOM，方便您直接與 BMduino 開發板連接使用 (例如：BM53A367A)。如果您沒有 BMduino 開發板，也可以搭配其他開發板使用 (例如：Arduino UNO)。
產品特色
- 輸入電壓：3.3V～5.5V
- 工作電流：6.76mA @5V
- 環境光感測器：VEML7700
- 解析度：16-bit
- 量測範圍：0～120 klx
- 精準度：0.0036 lx/ct - 最多可級聯 8 個一起使用
- 可為環境光設定上下閾值
- 通訊介面：I2C (地址：0x48)
- 尺寸：29.5 x 16.95 x 8.34 mm
- 淨重：3.2g
- 產品包含：BME82M131 x1 / 2x2P 排針 x1

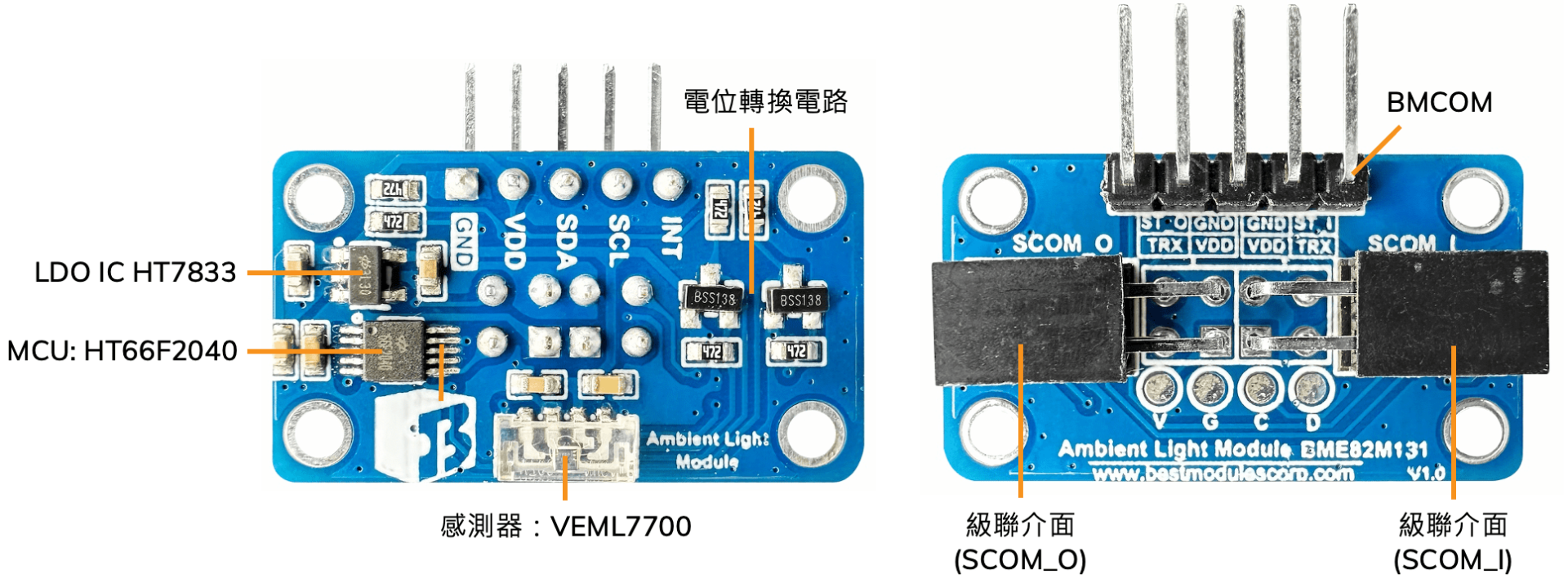

產品功能說明
腳位說明
| 腳位 | 名稱 | 功能 |
|---|---|---|
| 1 | INT | 中斷腳位
當環境光高於或低於設定的閾值時，輸出低電位 否則輸出高電位 |
| 2 | SCL | I2C: 時鐘線 |
| 3 | SDA | I2C: 資料線 |
| 4 | VDD | 供電：3.3V~5.5V |
| 5 | GND | 接地 |
| 6 | GND | 接地 |
| 7 | VDD | 正電源 (3.3V~5.5V) |
| 8 | ST_O | 級聯狀態輸出 |
| 9 | TRX | 級聯單總線通訊腳位 |
| 10 | VDD | 正電源 (3.3V~5.5V) |
| 11 | GND | 接地 |
| 12 | ST_I | 級聯狀態輸入 |
| 13 | TRX | 級聯單總線通訊腳位 |
相關產品比較
| 功能 | BME82M131 | BMS33M332 |
|---|---|---|
| 輸入電壓 | 3.3V~5.5V | 3.3V~5.5V |
| 感測器 | VEML7700 | STK3337-X |
| 環境光感測器
最大量測範圍 |
0~120klx | 0~53764lx |
| 解析度 | 16-bit | 16-bit |
| 接近感應 | X | O |
| 可級聯 | O
最多同時級聯 8 個 |
X |
| 省電模式 | O
4 種模式可調 |
X |
資源
- MCU : Holtek HT66F2040，内建 EEPROM 的小封裝 A/D Flash MCU with EEPROM，包含規格書、封裝資訊。
| HS Code (僅供參考) | 8504.50.90.00-5 |
|---|
