本產品是揮發性有機氣體 (VOC, Volatile Organic Compounds) 模組，由轉接板與 VOC 感測器 BM25S3421-1 組成，可以用來偵測環境中的乙醇、甲醛、甲苯三種氣體濃度。本產品提供兩種輸出模式，您可以選擇監控 STATUS 腳位確認是否報警，或是透過 UART 介面來感測當前的氣體濃度狀態。
我們使用COOKIE來提升網站使用體驗， 建議您允許使用COOKIE，更多細節請參考我們的隱私權政策， 瞭解更多。
我的帳戶
搜尋
產品特色
- 工作電壓：3V～5V
- 工作電流：18mA @3.3V
- 偵測 VOC 氣體 (乙醇、甲醛、甲苯)
- 偵測範圍：0～10ppm
- 濃度等級分為 1～4 級 (預設報警等級：3) - 輸出模式：UART (鮑率：9600bps) / STATUS
- 出廠前已經過校準
- 預熱時間：180 秒 (預設)
- 具有故障檢測功能
- 尺寸：59.3 x 33.88 x 20 mm
- 淨重：10.9g
產品說明

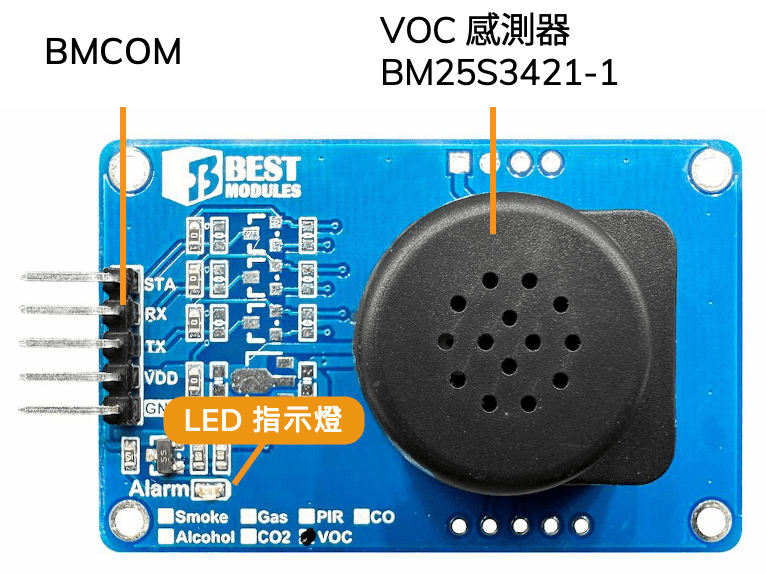

本產品與 BM25S3421-1 具有相同的功能，兩者的差別在於：本產品將 BM25S3421-1 的腳位轉換成 BMCOM，方便您可以直接與 BMduino 開發板連接使用 (例如：BM53A367A 或 BM18B367A)。
如果您沒有 BMduino 開發板，也可以搭配其他開發板使用 (例如：Arduino UNO)。
本產品將 VOC 濃度由低至高分為四個等級：1～4 級，透過 UART 介面可以每秒自動輸出當前的濃度等級、AD 值以及報警狀態，或監控 STATUS 腳位來判斷是否報警，報警時，將由低電位轉為高電位。
您可以使用指令來更改報警及退出報警的等級。
- 報警 (預設等級 3)：當感測到環境中的 VOC 濃度處於報警等級，超過 3 秒後報警。
- 退出報警 (預設等級 1)：感測到環境中的 VOC 氣體濃度處於退出報警等級，超過 3 秒後退出報警狀態。
如何根據濃度設定報警等級？
1. 首先，將本產品放置在希望報警的氣體濃度環境中。
2. 接著透過 UART 讀取當前的濃度等級。
3. 最後將此濃度等級設定為警報等級即可。
例如：您希望將 7ppm 的 VOC 氣體濃度設定成報警濃度時，您需要先將本產品放在 7ppm 的氣體濃度環境中，接著透過 UART 介面讀出濃度等級為第 3 級，最後將報警等級設定成第 3 級。
產品功能說明
腳位說明
| 腳位 | 名稱 | 功能 |
|---|---|---|
| 1 | STATUS | 報警狀態輸出腳位
⬥ 報警時：輸出高電位 ⬥ 未報警：輸出低電位 |
| 2 | RX | UART: RX (鮑率：9600bps) |
| 3 | TX | UART: TX (鮑率：9600bps) |
| 4 | VDD | 供電：3V～5V |
| 5 | GND | 接地 |
| HS Code (僅供參考) | 8504.50.90.00-5 |
|---|
