BME25K322 是空氣品質檢測模組，是由空氣品質感測器 BM25S3221-1 與一個轉接板組成，用來檢測 PM1.0、PM2.5、PM10 的濃度值，檢測範圍 0~1000μg/m3，並透過 UART 介面或 STA 腳位來讀取數值及 PWM 訊號，產品出廠前已經過校準。
我們使用COOKIE來提升網站使用體驗， 建議您允許使用COOKIE，更多細節請參考我們的隱私權政策， 瞭解更多。
我的帳戶
搜尋
產品說明
BME25K322 是利用鐳射的散射原理來照射空氣中的微小粒子後，收集散射光隨著時間變化的曲線，並使用 BME25K322 內建的 MCU 來計算懸浮微粒 (Particulate matter, PM) 的粒徑與濃度，最後透過 UART 介面每秒自動輸出數值。
您也可以透過 STA 腳位來讀取 PWM 訊號，並使用公式將其轉換成 PM2.5 的濃度值。
BME25K322 與 BM25S3221-1 具有相同的功能及規格，兩者的差別在於：BME25K322 使用轉接板將 BM25S3221-1 的腳位轉換成 BMCOM，方便直接與 BMduino 開發板連接使用 (例如： BM53A367A)。如果您沒有 BMduino 開發板，也可以搭配 Arduino 開發板使用 (例如：Arduino UNO)。
產品特色
- 輸入電壓：4.8V～5.5V
- 工作電流：60mA @5.0V
- 可量測 0.3μm～10μm 範圍內的懸浮粒子
- 檢測範圍：0～1000μg/m3
- 精準度：
⬥0～100μg/m3：±15μg/m3
⬥101μg/m3～1000μg/m3：±15%
- 解析度：1μg/m3 - 預熱時間：30秒
- 通訊介面：UART (鮑率：9600bps)
- 尺寸：
1. 轉接板：32.2 x 21.78 x 8.54 mm
2. BM25S3221-1：48 x 40 x 12 mm - 淨重：
1. 轉接板：3.7g
2. BM25S3221-1：28.3g - 產品包含：轉接板 x1 / BM25S3221-1 x1 / 8-pin 連接線 x1

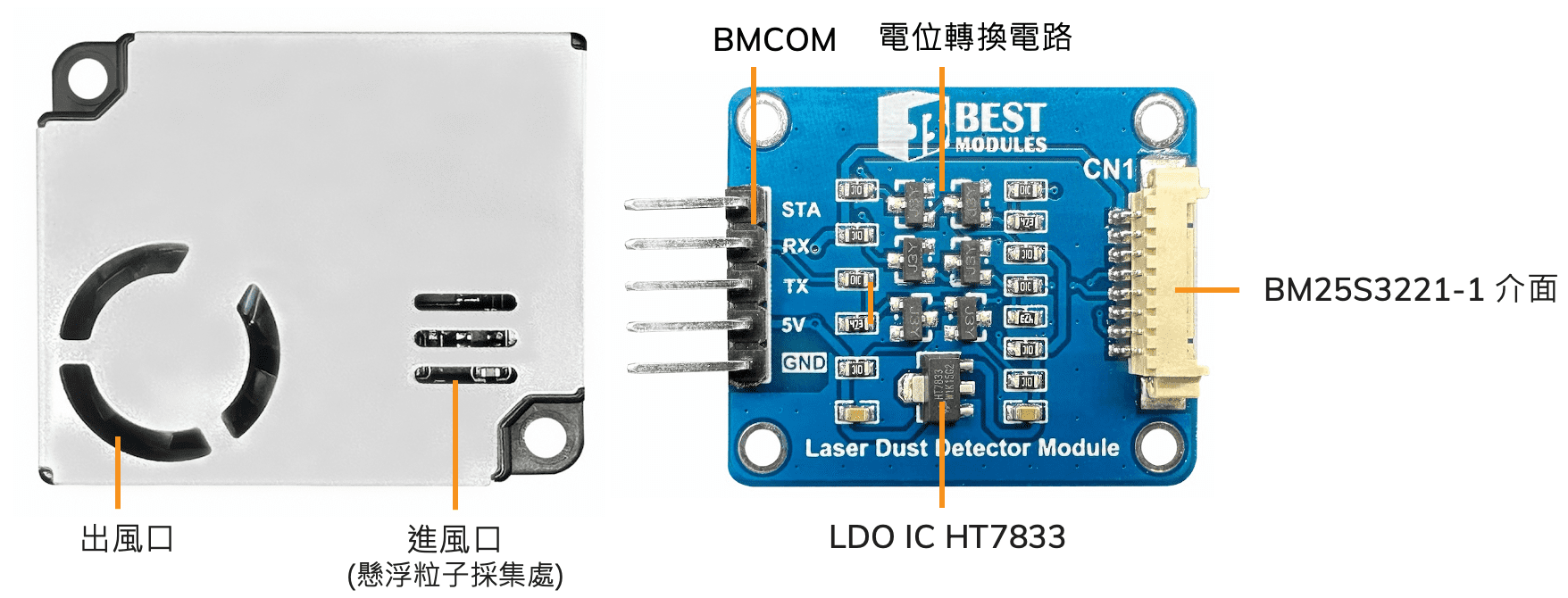

產品功能說明
腳位說明
| 腳位 | 名稱 | 功能 |
|---|---|---|
| 1 | STA | 輸出 PWM 訊號 |
| 2 | RX | UART: RX |
| 3 | TX | UART: TX |
| 4 | VDD | 供電：4.8V~5.5V |
| 5 | GND | 接地 |
| 6 | VDD | 正電源 |
| 7 | GND | 接地 |
| 8 | SET | 模式選擇
輸入低電位：進入省電模式 輸入高電位或浮空：一般模式 |
| 9 | RX | UART: RX |
| 10 | TX | UART: TX |
| 11 | NC | - |
| 12 | PWM | PWM 訊號輸出 |
| 13 | NC | - |
| HS Code (僅供參考) | 8504.50.90.00-5 |
|---|
