BMD58T280 是 TFT-LCD 顯示擴充板，結合了 TFT-LCD 驅動 IC ILI9341和電阻式觸控 IC XPT2046。BMD58T280 不僅支援 SPI 介面，還提供了 EBI 介面，透過 EBI 介面，您可以螢幕上播放影片。
我們使用COOKIE來提升網站使用體驗， 建議您允許使用COOKIE，更多細節請參考我們的隱私權政策， 瞭解更多。
我的帳戶
搜尋
產品說明
BMD58T280 板上具有一片 2.8 寸彩色 TFT LCD 電阻式觸控螢幕，解析度為 240 x 320。背面具有 Micro SD 卡槽，您可將 BMP 格式的圖片存進記憶卡，再將記憶卡插入卡槽即可讀取圖片。
若您希望播放影片，需要使用 micro SDHC 及以上的記憶卡來儲存影片，並將 BMD58T280 背後的模式選擇開關調整為 EBI 來讀取影片。
使用上非常容易，您可直接將 BMD58T280 插入 BMduino 開發板 (例如：BM53A367A)，或者 Arduino 開發板 (Arduino UNO)，不需要額外接線。
產品特色
- 輸入電壓：3.3V~5.5V
- 工作電流：<120mA
- 2.8” TFT LCD
- IC: ILI9341
- 解析度：240 x 320 - 電阻式觸控螢幕
- IC: XPT2046 - 具有 Micro SD 卡槽
- 通訊介面：SPI、EBI (External Bus Interface)
- 尺寸：55 x 70 x 16 mm
- 淨重：16.3g

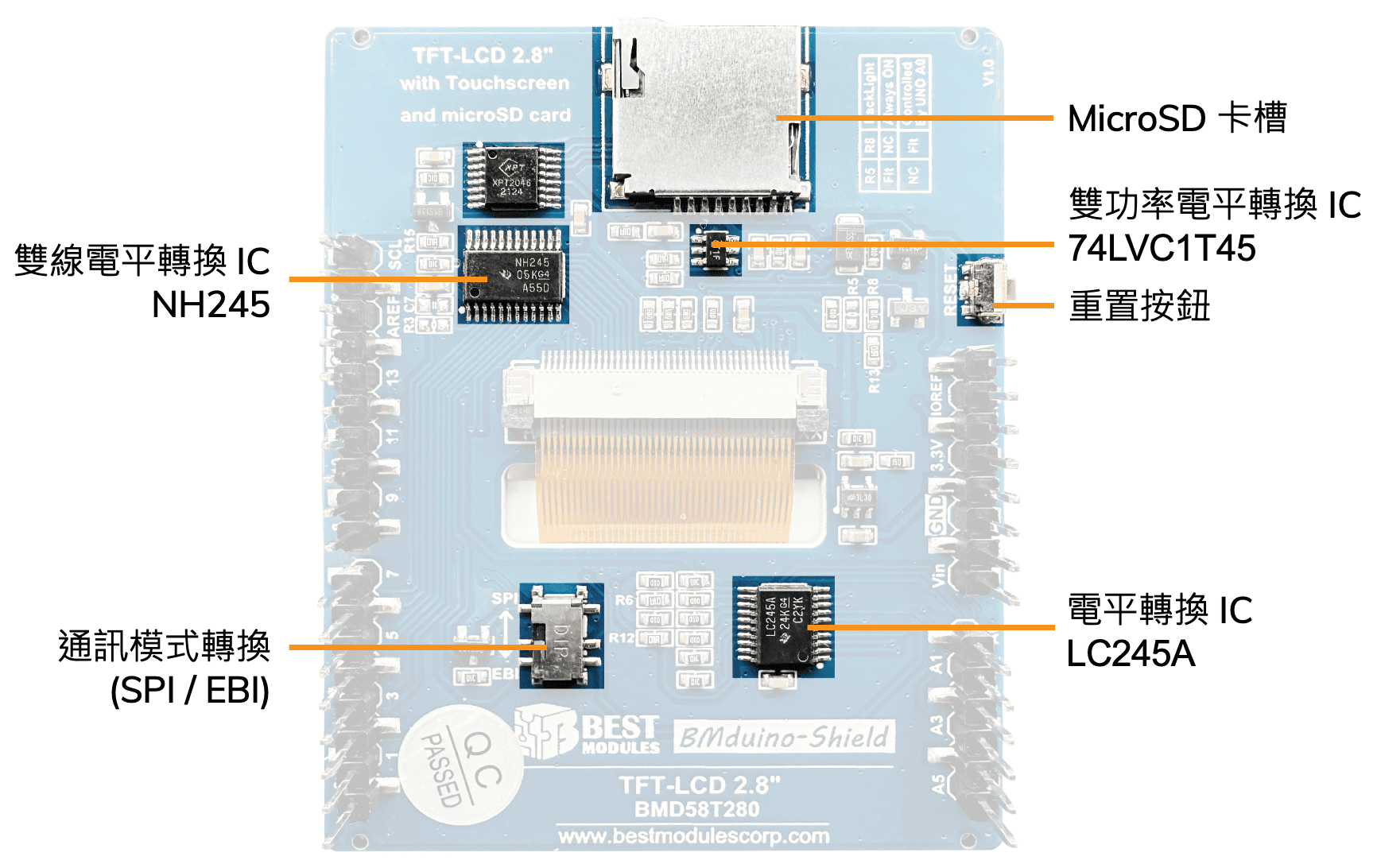

功能說明
資源
- 應用筆記：AN0470T，HT32 系列 EBI
| HS Code (僅供參考) | 8531.20.00.19-7 |
|---|
