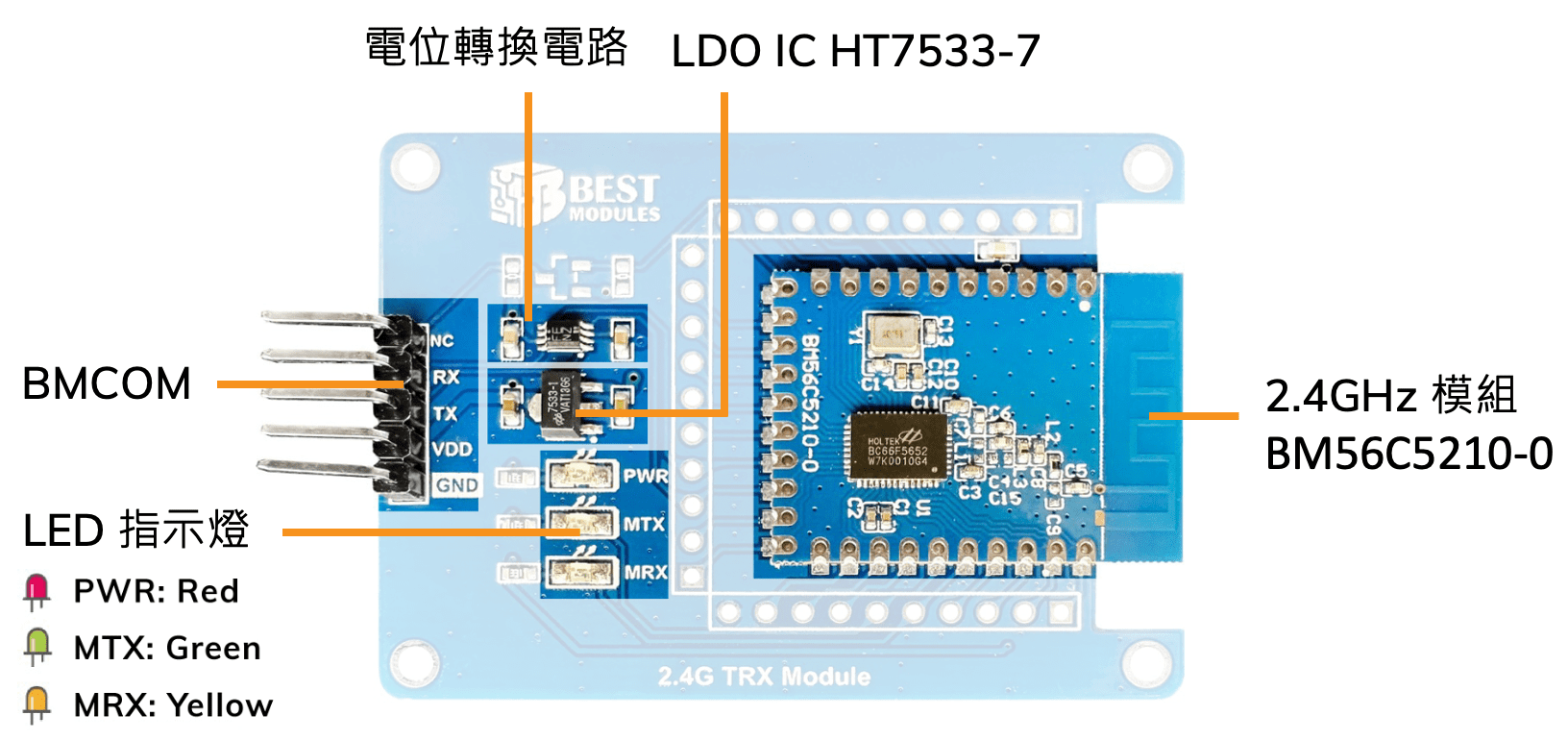

本產品是基於 BM56C5210-0 所設計的產品，板上具有一片 BM56C5210-0 模組，並加入了電位轉換電路、LDO IC HT7533-7 及 LED 指示燈，另外還將 BM56C5210-0 的郵票孔腳位轉換成 BMCOM，方便您使用。
⬥ 本產品有預燒錄程式，可直接使用。

BMCOM 是為了讓使用者可以直接連接 BMduino 開發板 (例如：BM53A367A) 而設計的連接器，不需再像以往一樣，必須額外搭配 BM56C5210-0 的轉接板及 RF 開發板使用才能評估模組的性能。

如果您沒有 BMduino 開發板，也可以搭配其他開發板使用 (例如：Arduino UNO)。

BMC56M001 是一個 2.4GHz 的雙向透傳模組，亦即：當建立 RF 連線後，在觀念上我們可以將它當成一條虛擬的連接線，傳送端送出什麼資料，接收端就收到什麼資料，資料代表什麼意義完全由 MCU 來判斷及處理。

BMC56M001 支援 Peer 網路拓撲和 Star 網路拓撲。
Peer 網路拓撲：一對一，如同上述的虛擬連接線觀念。
Star (星狀) 網路拓撲：一對多，其觀念類似有一個 Hub 當中心。

建立 RF 連線最重要的步驟就是配對，完成配對後就可以開始進行雙向傳輸，所以了解如何配對可說是使用本產品的關鍵。
以下介紹 Peer 網路拓撲建立配對的方法，詳細內容請參考使用手冊。

下圖是進行配對的 4 個步驟：

1. 設置模組角色
   將模組的角色設定為 Peer (兩個模組都要設置)。您可使用 Arduino library 裡的 setDeviceRole(Peer)，並將此動作放在程式裡的 setup() 裡面。
2. 設定配對模式
   將模組的工作模式設定為配對模式。您可以使用 Arduino library 裡的 setMode(Pairing_Mode) 進行設定。
   本產品設定必須在進入配對模式後的 8 秒內完成配對，因此在 Arduino library 的範例程式中，藉由按下按鍵的 key1 來進入配對模式，您可以外接一個觸控按鍵模組來進行配對操作。 兩個模組都要分別按下 key1，亦即雙方都要進入配對模式。
3. 配對
   進入配對模式後，需要在 8 秒內發送配對指令，由其中一方按下 key2 按鍵來發送配對指令。
   在範例程式中會執行 writePairPackage(Pair_Op_Code,14,DataBuff)，其中Pair_Op_Code = 0x4000 是一個固定值不可改變，而 DataBuff 裡面的資料是配對封包規格裡的 Data(D1-Dn)，資料內容沒有規定，只要不大於 32 bytes 即可，在範例程式中是設為 14 bytes，資料值從 1 到 14 (0x0E)，參考下方的時序圖。




4. 完成配對
   送出配對指令後，MCU 就等待 BMC56M001模組回傳配對是否成功。
   在範例程式中是使用 getPairStatus()，若配對成功，傳回的資料會包含 Short Address 2及Data(D1-Dn)，Short Address 2沒有實際用途，而 Data(D1-Dn) 回傳第三步驟模組傳送出去的值，之後沒有其他用途。進行至此，可說已經完成配對。
