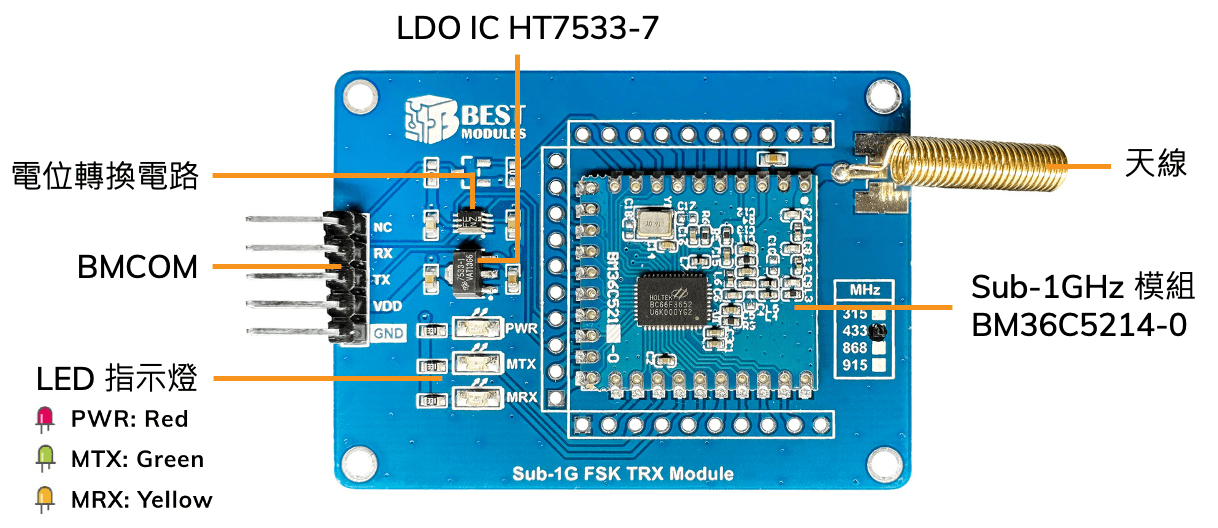

本產品是基於 BM36C5214-0 所設計的產品，板上具有一片 BM36C5214-0 模組，並加入了電位轉換電路、LDO IC HT7533-7 及 LED 指示燈，另外還將 BM36C5214-0 的郵票孔腳位轉換成 BMCOM，方便您使用。
⬥ 本產品有預燒錄程式，可直接使用。

BMCOM 是為了讓使用者可以直接連接 BMduino 開發板 (例如：BM53A367A) 而設計的連接器，不需再像以往一樣，必須額外搭配 BM36C5214-0 的轉接板及 RF 開發板使用才能評估模組的性能。

如果您沒有 BMduino 開發板，也可以搭配其他開發板使用 (例如：Arduino UNO)。

BMC36M041 是一個 433MHz 的收發透傳模組，亦即：當建立 RF 連線後，在觀念上我們可以將它當成一條虛擬的連接線，傳送端送出什麼資料，接收端就收到什麼資料，資料代表什麼意義完全由 MCU 來判斷及處理。

BMC36M041 支援 Peer 網路拓撲和 Star 網路拓撲：
Peer 網路拓撲：一對一，如同上述的虛擬連接線觀念。
Star (星狀) 網路拓撲：一對多，其觀念類似有一個 Hub 當中心。

建立 RF 連線最重要的步驟就是配對，完成配對後就可以開始進行雙向傳輸，所以了解如何配對可說是使用本產品的關鍵。
以下介紹 Peer 網路拓撲建立配對的方法，詳細內容請參考使用手冊。

在開始配對前，需要先完成模組的基本設定，例如：UART baud rate、發射功率、空中通訊速率 (Data Rate) 等，不過這些設定都可以使用模組的預設值即可，有需要再另行設定。

下圖是執行配對的4個步驟:

1. 設置模組角色
   設定模組的角色為 Peer，可使用 Arduino library 裡的 setDeviceRole(Peer)，此動作放在程式裡的 setup() 裡面。兩個模組都要設置。
2. 設定配對模式
   設定模組的工作模式為配對模式，可使用 Arduino library 裡的 setMode(Pairing_Mode)。由於本產品設定在進入配對模式後必須在 10秒 內完成配對，因此在 Arduino library 裡的範例程式是藉由按下按鍵 key1 來進入配對模式。兩個模組都要按下 key1，亦即雙方都要進入配對模式。
3. 配對
   您需在 10 秒內發送配對指令，由其中一方按下 key3 按鍵來發送配對指令，在範例程式中會執行 writePairPackage(uint32_t shortAddr, uint8_t len, uint8_t data[])，其中 shortAddr = 0x0D7F 是一個固定值不可改變，而 data[] 裡面的資料是配對封包規格裡的 Data(D1-Dn)，資料內容沒有規定，只要不大於 60 bytes 即可，在範例程式中是設為 16 bytes，資料值從 0x10 到 0x1F，參考下方的時序圖。




4. 完成配對
   送出配對指令後，MCU 就等待 BMC36M041 傳回配對是否成功，在範例程式中是使用 getPairStatus()。若配對成功，傳回的資料裡，Short Address 2 沒有實際用途，而 Data(D1-Dn) 回傳第三步驟模組傳送出去的值，之後沒有其他用途。進行至此，可說已經完成配對。
   接下來，將一方設為接收端，可使用 Arduino library 裡的 setMode(Rx_Mode)，另一方即可開始傳送資料。
