433MHz OOK接收模組 BMC23M041

NT$133

有貨

數量

49 個

Product ID

BMC23M041

本產品 BMC23M041 是頻段 433.92MHz 的 RF 接收模組，由 Sub-1GHz OOK 接收模組 BM2302-94-1 及轉接板所組成。

歡迎到倍創科技的露天市集選購
支持超商取貨付款！

產品說明

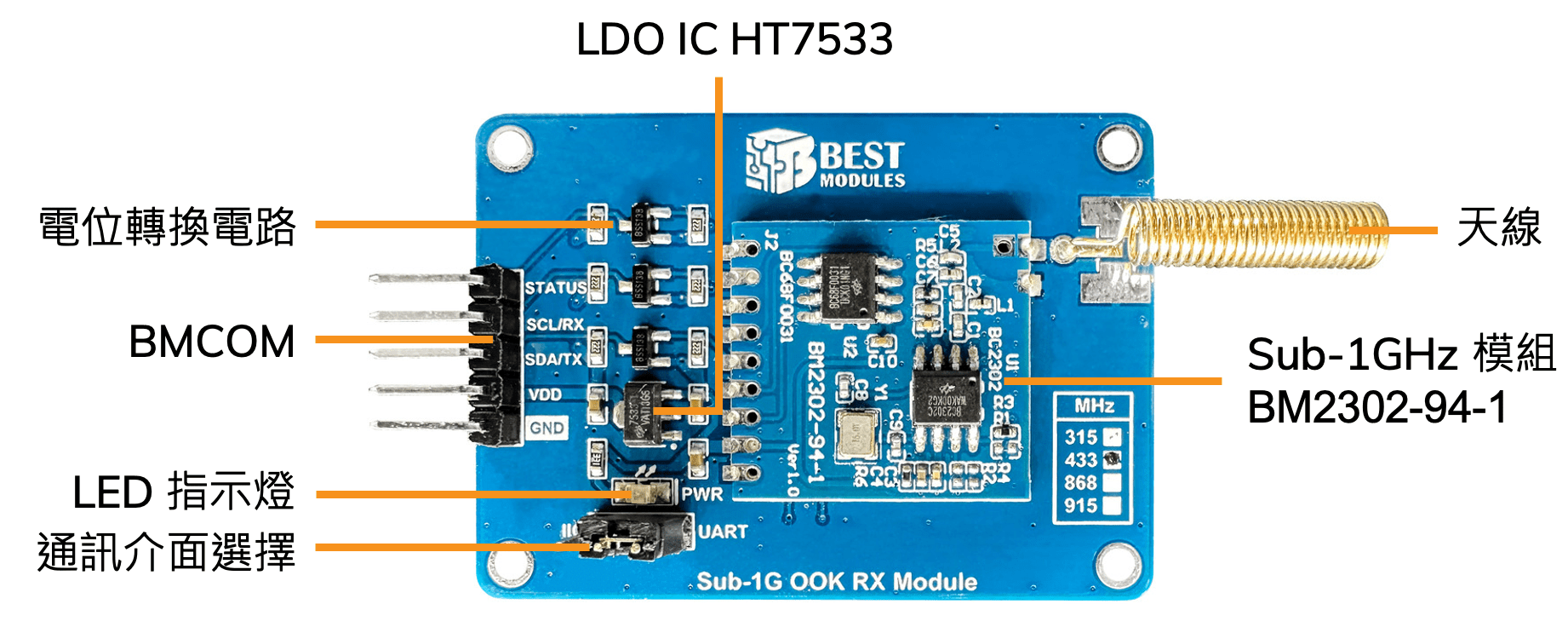

BMC23M041 與 BM2302-94-1 具有相同的功能，兩者的差別在於：BMC23M041 使用電位轉換電路、LDO IC HT7533 將 BM2302-94-1 的腳位轉換成 BMCOM。本產品支援I²C 及 UART 通訊介面，您可以使用跳帽來選擇模組的通訊方式。

BMC23M041 板上的 BMCOM 讓您可以直接與 BMduino 開發板連接使用 (例如：BM53A367A)。如果您沒有 BMduino 開發板，也可以搭配其他開發板使用 (例如：Arduino UNO)。

建議搭配 RF 發射模組 BMC21M041 一起使用，來構成完整的發射、接收功能。

產品特色

產品功能說明

腳位說明

BMC23M041 指令設定

BMC23M041 提供以下 7 個常用指令，詳細說明請參考文件頁籤的 "Arduino Library 說明" 及應用筆記
"BCM-2102-X03 & BCM-2302-T01 透傳模塊應用"。

功能	命令碼	資料長度	對應 Arduino Library 函式
讓 RX 模組進入接收狀態	0x01	0 byte	void setRXMode(void)
進入配對模式	0x02	0 byte	void setPairMode(void)
讓 RF 晶片進入休眠模式	0x03	0 byte	void sleep(void)
選擇 RF 頻段	0x10	1 byte	void begin(uint8_t frequencyBand) frequencyBand：RF 頻段 0x00(RF_315MHz)：315MHZ 0x01(RF_433_92MHz)：433MHz 0x02(RF_868MHz)：868MHZ 0x03(RF_915MHz)：915MHZ 本產品出廠時已設定為 433MHz
讀取 RX 模組狀態	0x81	0 byte	uint8_t getRFStatus(void)
讀取 RX 模組數據	0x82	0 byte	uint8_t readRFData(void)
讀取模組版本	0x90	0 byte	int16_t getFWVer(void)
