433MHz OOK發射模組 BMC21M041

NT$133

有貨

數量

58 個

Product ID

BMC21M041

本產品 BMC21M041 是頻段 433.92MHz 的 RF 發射模組，由 Sub-1GHz OOK 發射器模組 BM2102-94-1 及轉接板所組成。

歡迎到倍創科技的露天市集選購
支持超商取貨付款！

產品說明

BMC21M041 與 BM2102-94-1 具有相同的功能，兩者的差別在於：BMC21M041 使用電位轉換電路、LDO IC HT7533 將 BM2102-94-1 的腳位轉換成 BMCOM。本產品支援 I²C 及 UART 通訊介面，您可以使用跳帽來選擇模組的通訊方式。

BMC21M041 板上的 BMCOM 讓您可以直接與 BMduino 開發板連接使用 (例如：BM53A367A)。
如果您沒有 BMduino 開發板，也可以搭配其他開發板使用 (例如：Arduino UNO)。

建議搭配 RF 接收模組 BMC23M041 一起使用，來構成完整的發射、接收功能。

產品特色

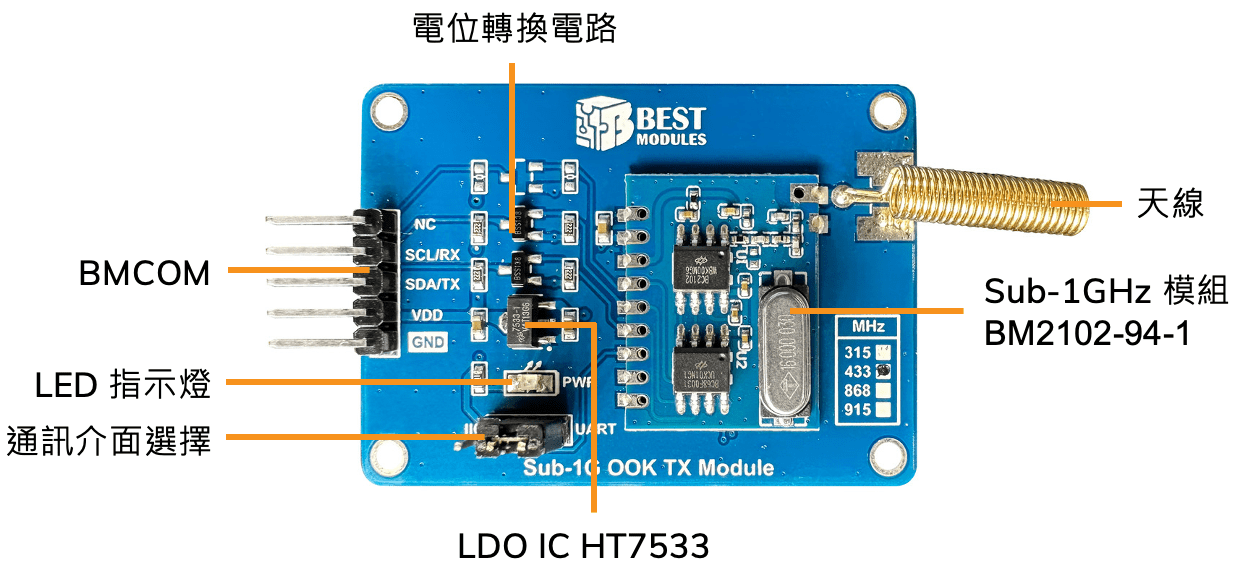

產品功能說明

腳位說明

BMC21M041 指令設定

BMC21M041 提供以下 6 個指令，詳細說明請參考文件頁籤的 "Arduino Library 說明" 及應用筆記
"BCM-2102-X03 & BCM-2302-T01 透傳模塊應用"。

功能	命令碼	資料長度	對應 Arduino Library 函式
選擇 RF 頻段	0x10	1 byte	void begin(uint8_t frequencyBand) frequencyBand：RF 頻段 0x00(RF_315MHz)：315MHZ 0x01(RF_433_92MHz)：433MHz 0x02(RF_868MHz)：868MHZ 0x03(RF_915MHz)：915MHZ
設定 TX 功率	0x12	1 byte	void setRFPower(uint8_t powervalue) powervalue：發射功率 0x01(RF_0dBm_power)：0dBm 0x05(RF_5dBm_power)：5dBm 0x09(RF_10dBm_power)：10dBm 0x0D(RF_13dBm_power)：13dBm
啟動 RF 並發射 1 位元組數據	0x23	2 bytes	void beginTransmission(uint8_t data,uint8_t times) data：需要發送的數據 times：數據發送次數 times = 0x00，將無限次發送數據
停止 RF 發射	0x00	0 byte	void endTransmission(void)
讀取 TX 模組狀態	0x81	0 byte	bool isRFbusy(void)
讀取模組版本	0x90	0 byte	uint16_t getFWVer(void)
