本產品是 NFC (Near-field communication) 讀寫器擴充板，主要是由 MCU HT32F52241及 NFC 讀寫器 IC BC45B4523 組成，支援 ISO14443A、ISO14443B 以及 ISO15693 三種通訊協議。適合應用於門禁卡、倉儲管理、電子錢包以及行動支付等產品。
我們使用COOKIE來提升網站使用體驗， 建議您允許使用COOKIE，更多細節請參考我們的隱私權政策， 瞭解更多。
我的帳戶
搜尋
產品特色
- 工作電壓：3.3V~5V
- 控制電路：3.3V
- 射頻電路：5V - 工作電流：142mA
- 待機電流：< 4.5μA @3.3V
- 支援 ISO14443A、ISO14443B、ISO15693 協議
- 支援讀寫 Type 2 Tag、Mifare 卡片、ST25TB512 卡片
- 通訊介面：UART (鮑率：115200bps)
- 尺寸：129 x 52 x 23 mm
- 淨重：30.4g (不含卡片)
- 產品包含：NFC 讀寫器擴充板 BMC11T001x1、S50 卡片 (Mifare 1K) x1
產品說明
NFC (Near-field communication) 近距離通訊，是一種能夠讓兩個電子裝置在短距離間進行通訊的協議。這項技術在你我生活中已隨處可見，無論是電子支付、門禁卡、交通卡等等都使用到 NFC。
本產品支援三種通訊協議：ISO14443A、ISO14443B 以及ISO15693，您可以根據需要的感測距離來選擇通訊協議：
- ISO14443A/B：適合短距離保密傳輸的應用，例如：電子支付、門禁卡。
- ISO15693：適合長距離保密傳輸的應用，例如：倉儲管理。
本產品可以用來讀寫 Type 2 Tag、Mifare 卡片以及 ST25TB512 卡片，我們也自定義了一個加解密功能 Crypto_M，其功能與 Mifare 卡片相容。
本產品附上的是一張S50 (Mifare 1K) 卡片。
產品功能說明

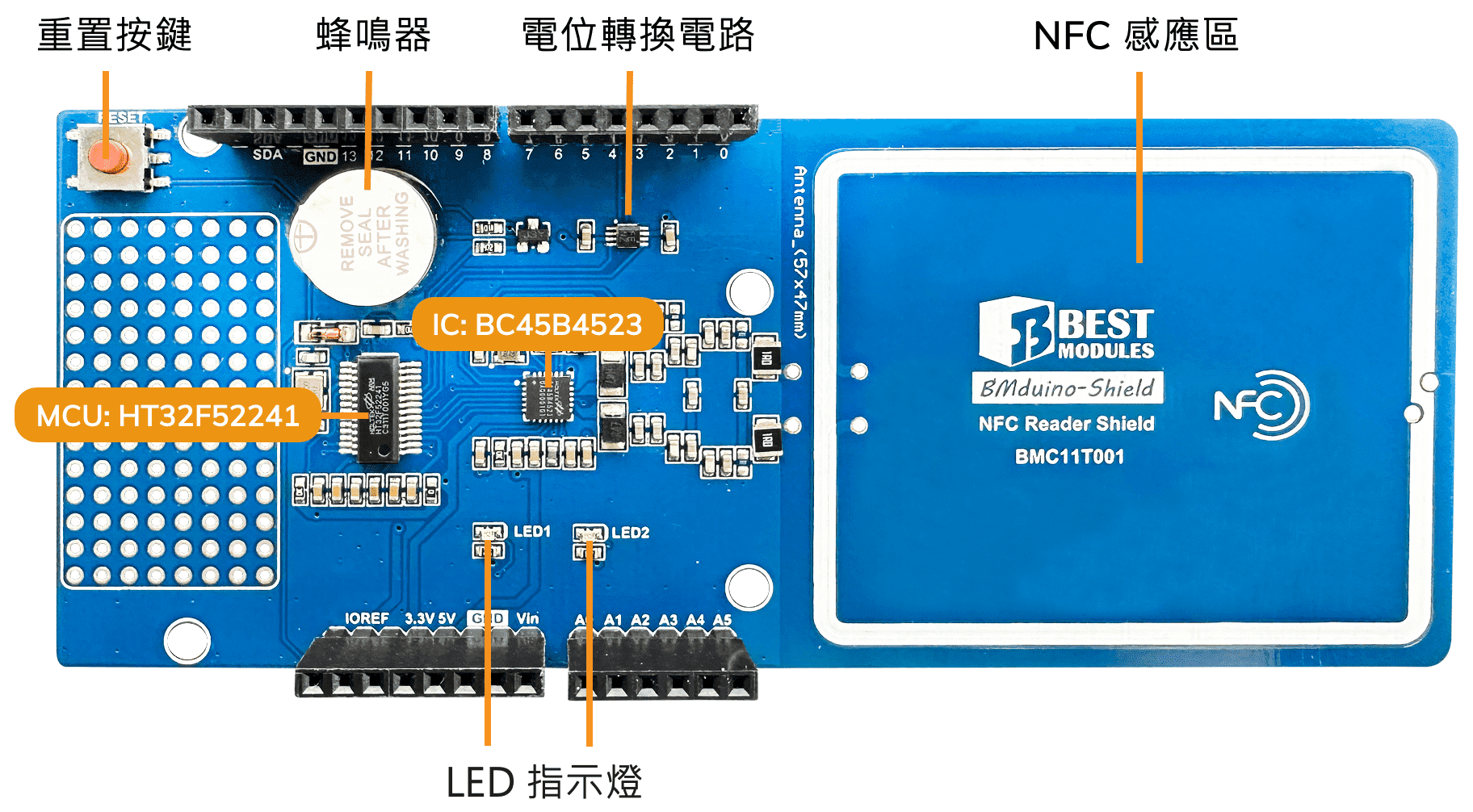

腳位說明
本產品可以直接插在 Arduino UNO 或是我們設計的 BMduino-UNO 開發板 BM53A367A 上使用，只要直接將擴充板背面的排針對準 Arduino UNO 或 BM53A367A 或其他相容的開發板上的插槽插上即可，不需要額外的接線。
其他腳位未使用
| 腳位名稱 | BM53A367A 腳位 | 功能 |
|---|---|---|
| IOREF | IOREF | 通訊供電：3.3V~5V |
| RESET | RESET | 重置本產品與開發板 |
| 3.3V | 3.3V | 控制電路供電：3.3V |
| 5V | 5V | 射頻供電：5V |
| GND | GND | 接地 |
| mRX | ~D4 | UART: RX |
| mTX | ~D5 | UART: TX |
資源
- MCU: Holtek HT32F52241，32-Bit Arm® Cortex®-M0+ MCU，包含規格書、封裝資訊等。
- IC: Holtek BC45B4523，13.56MHz 多協議 NFC 讀寫器 IC，包含規格書、封裝資訊等。
- 應用方案: 智能門鎖，包含系統結構、線路圖、PCB layout 等資訊。
- 應用筆記：AN0650TC，BC45B4523 NFC 讀寫器天線調諧說明。
| HS Code (僅供參考) | 8538.90.20.00-2 |
|---|
