IIC與UART介面擴充板 BMB22T101

Skip to the end of the images gallery

main product photo

Skip to the beginning of the images gallery

IIC與UART介面擴充板 BMB22T101

NT$425

有貨

數量

18 個

Product ID

BMB22T101

本產品是一個通訊介面擴充板，板上具有兩組單線 UART 介面、四組 UART 介面、一組 BMCOM 以及兩組 I²C 介面，可以解決通訊腳位不夠用的困擾。

歡迎到倍創科技的露天市集選購
支持超商取貨付款！

露天拍賣

Follow Us for More Updates!

產品特色

工作電壓：3.3V~5V
通訊介面：
- 單線 UART x 2
- BMCOM x 1
- I²C x 2
- UART x 4 (鮑率可調整，最大：230400bps)
IC：WK2114
校驗格式：有校驗位 / 無校驗位
停止位長度：1 位或 2 位
收 / 發 FIFO：256 位元組，可查詢其位元組數
TX、RX 狀態：啟用 / 停用
尺寸：67 x 53.34 x 16.8 mm
淨重：23.7g

產品說明

本產品可以直接插上 BMduino-UNO BM53A367A 或其他腳位相容的開發板 (例如 Arduino UNO R3)，使用上非常方便。

本產品提供 UART、單線 UART、BMCOM、I²C 四種通訊介面：

UART 介面：透過 IC WK2114，將 UART 的主序列埠轉換為成四個子序列埠。您可以為每一個擴展出來的 UART 子序列埠設定鮑率、校驗格式、停止位等參數。
單線 UART 介面：需要使用 BMduino-UNO BM53A367A 的 SoftwareSerial library 軟體進行通訊。
BMCOM：使用硬體 I²C 及軟體 UART 通訊，需要搭配上述的 SoftwareSerial library。
I²C 介面：使用 IO 腳位模擬 I²C 主機。

產品功能說明

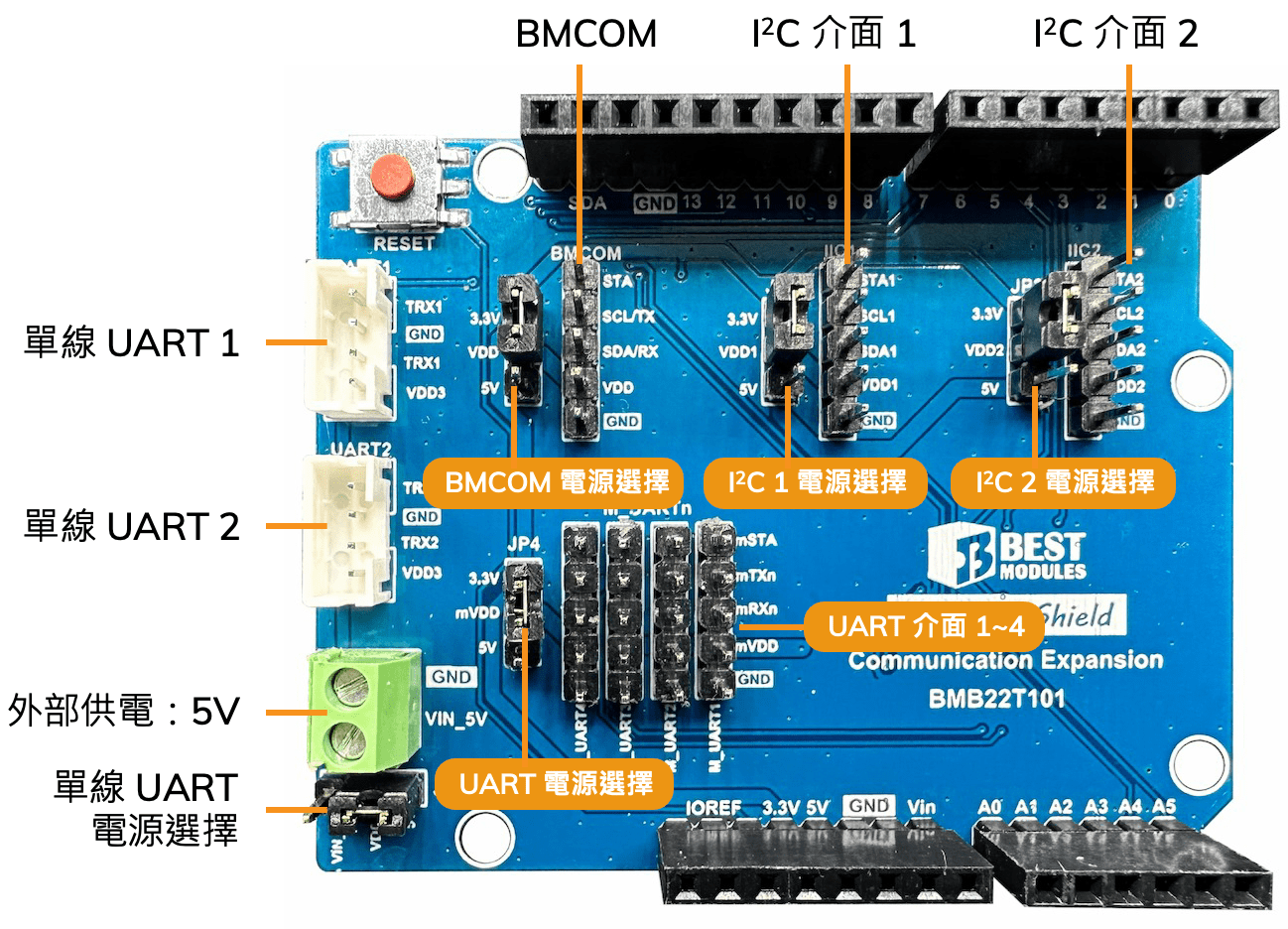

正面

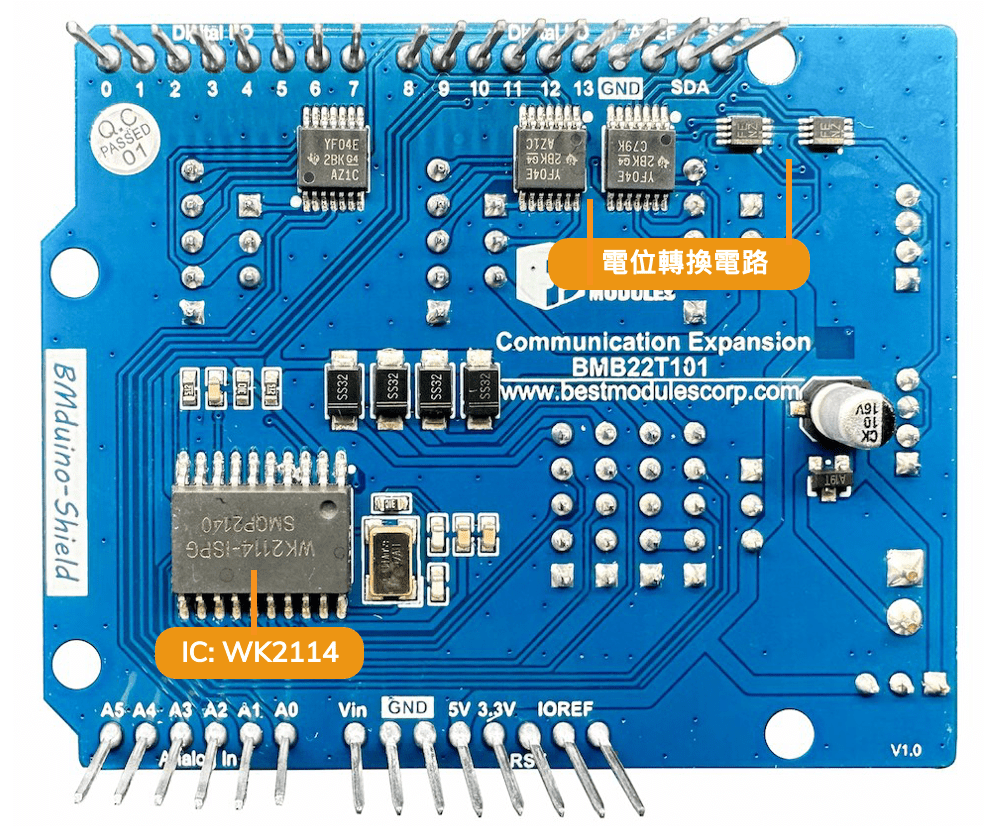

背面

腳位說明

腳位	BM53A367A 腳位	功能
3	RESET	重置開發板
4	3.3V	正電源
5	5V	正電源
6	GND	接地
7	GND	接地
9	D14/A0	I²C 1：資料線
10	D15/A1	I²C 1：時鐘線
11	~D16/A2	I²C 2：資料線
12	D17/A3	I²C 2：時鐘線
17	~D2	重置 UART 埠
18	~D3	BMCOM 中斷腳位
19	~D4	UART: TX
20	~D5	UART: RX
21	~D6	單線 UART 1：通訊資料線
22	D7	單線 UART 1：通訊資料線
23	~D8	I²C 1 中斷腳位
24	~D9	I²C 2 中斷腳位
25	~D10	UART 中斷腳位
26	~D11	單線 UART 2：通訊資料線
27	~D12	單線 UART 2：通訊資料線
29	GND	接地
31	D18/A4	BMCOM：I²C 資料線 / UART RX
32	D19/A5	BMCOM：I²C 時鐘線 / UART TX

介面	腳位名稱	功能
單線 UART 1	TRX1	UART：通訊資料線
	GND	接地
	TRX1	UART：通訊資料線
	VDD3	正電源
單線 UART 2	TRX2	UART：通訊資料線
	GND	接地
	TRX2	UART：通訊資料線
	VDD3	正電源
BMCOM	STA	中斷腳位
	SCL/TX	I²C：時鐘線 / UART：TX
	SDA/RX	I²C：資料線 / UART：RX
	VDD	正電源
	GND	接地
I²C 1	STA1	中斷腳位
	SCL1	I²C：時鐘線
	SDA1	I²C：資料線
	VDD1	正電源
	GND	接地
I²C 2	STA2	中斷腳位
	SCL2	I²C：時鐘線
	SDA2	I²C：資料線
	VDD2	正電源
	GND	接地
UART	mSTA	中斷腳位
	mTXn	UART: TX
	mRXn	UART: RX
	mVDD	正電源
	GND	接地
