此為預購商品，正常情況下，下單後2週出貨。

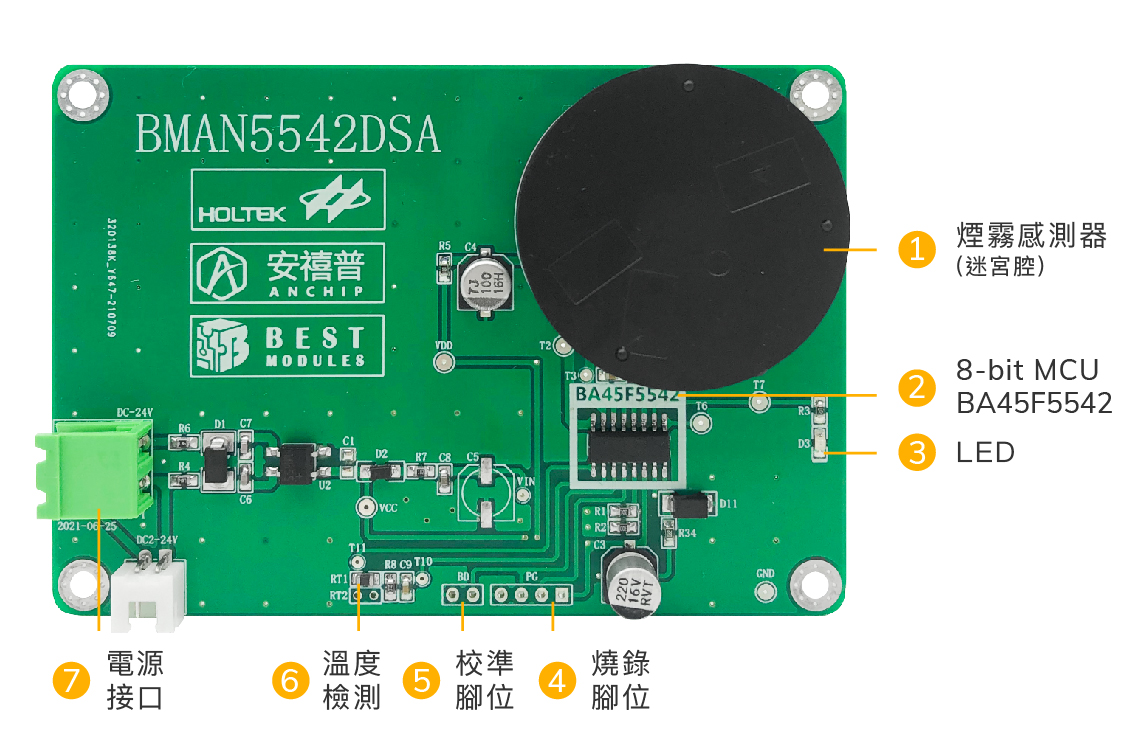

BMAN5542DSA 是 Holtek MCU BA45F5542 的開發板，功能為聯網型煙霧警報器，可做為開發及演示用途。
產品資訊
尺寸 : 100 x 70 x 17 mm (不含壓克力板及零件)
淨重 : 83g
包裝內容 :
- BA45F5542 開發板 BMAN5542DSA x 1
- 壓克力板 x 2 / 螺絲 x 8 / 尼龍六角柱 x 8 (20mm x 4 / 8mm x 4)
1. 供電方式
聯網型煙霧警報器由總線供電，一般為 24V，若產品未與總線連接，可自行供電 (最高 42V )，以便進行操作與開發。本產品具有整流器，供電時無正負級之分。
2. 校準模式
煙霧警報器通常需依據實際使用需求校準，本產品在上電前短接 PA0 與 GND (即板上的 BD 連接孔位) 即可進入校準模式，進入校準模式後，紅色 LED 每秒閃爍一次，共 4 秒。校準成功進入常態模式，不成功則紅燈長亮。
3. 待機模式
此模式下為正常工作狀態，紅色 LED 每 40 秒閃爍一次。
4. 警報模式
當偵測到煙霧時進入警報模式，紅色 LED 持續閃爍。
5. 故障模式
本產品自我檢測發現故障時，紅色 LED 每 40 秒閃爍二次。
本產品出廠時無內建與警報主機通訊的協議，使用者需自行二次開發，開發完成後可經由板上的 4-pin PG 連接孔位使用 e-Link 進行 ICP 燒錄程式。詳細腳位請參考線路圖。
| HS Code (僅供參考) | 8473.30.00.00-6 |
|---|
