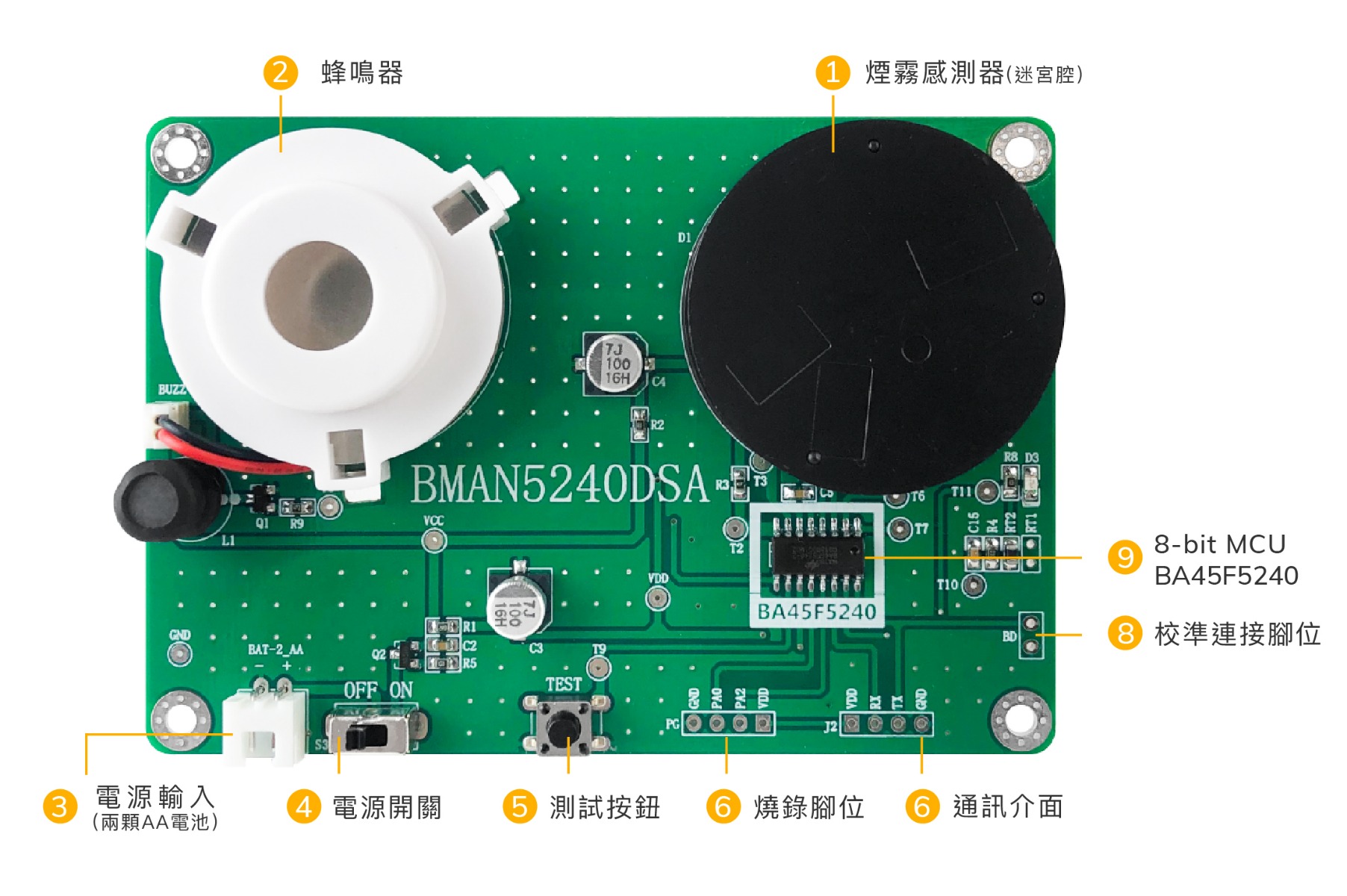

BMAN5240DSA 是感煙探測器 MCU BA45F5240 的開發板，適合用來開發光電型煙霧報警器，也可做為功能演示板使用。
產品資訊
尺寸 : 100 x 70 x 17 mm (不含壓克力板及零件)
淨重 : 89g
產品包含 :
- 開發板 BMAN5240DSA x 1
- 壓克力板 x 2/螺絲 x 8/尼龍六角柱 x 8 (20mm x 4/8mm x 4)
產品說明

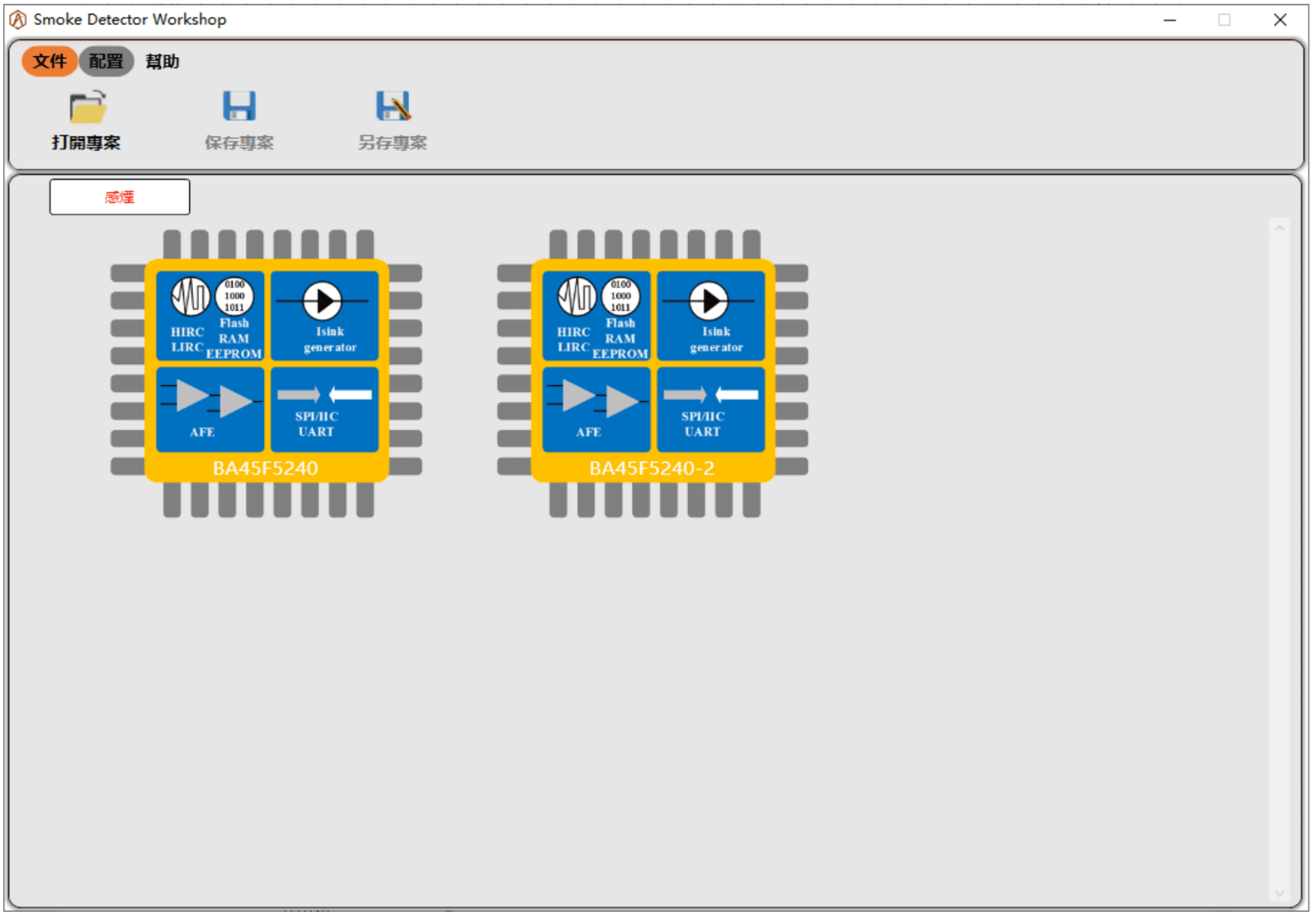

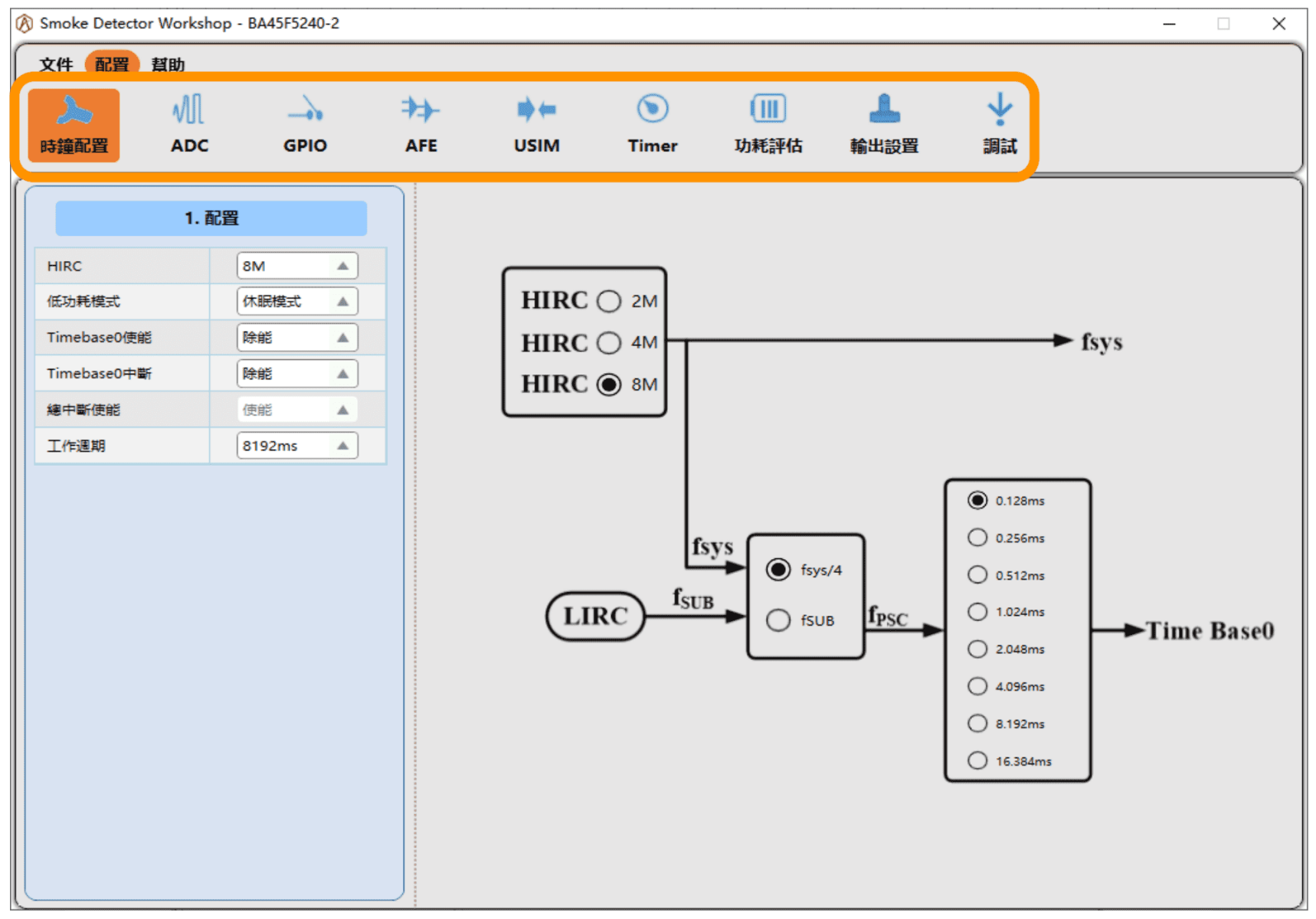

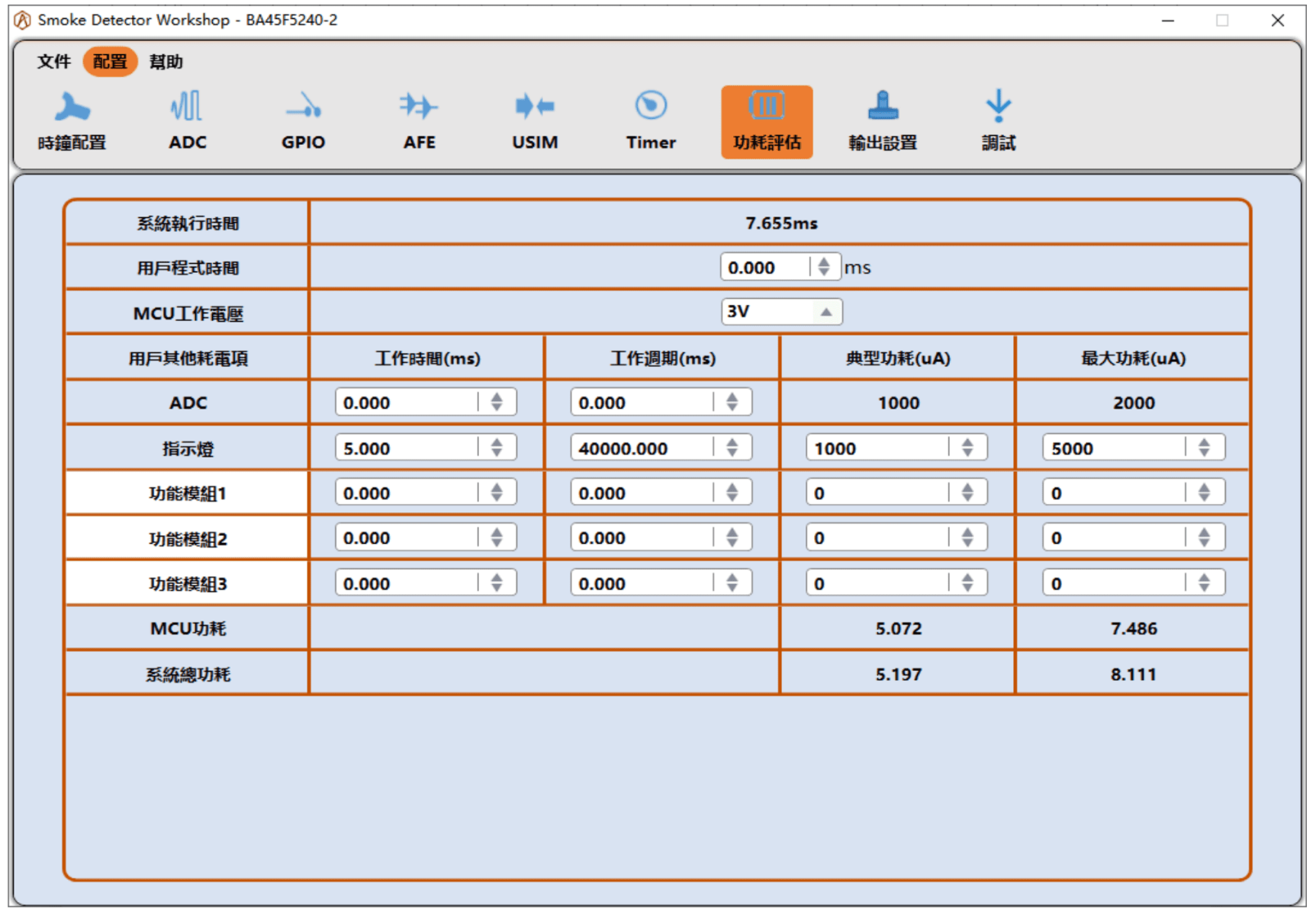

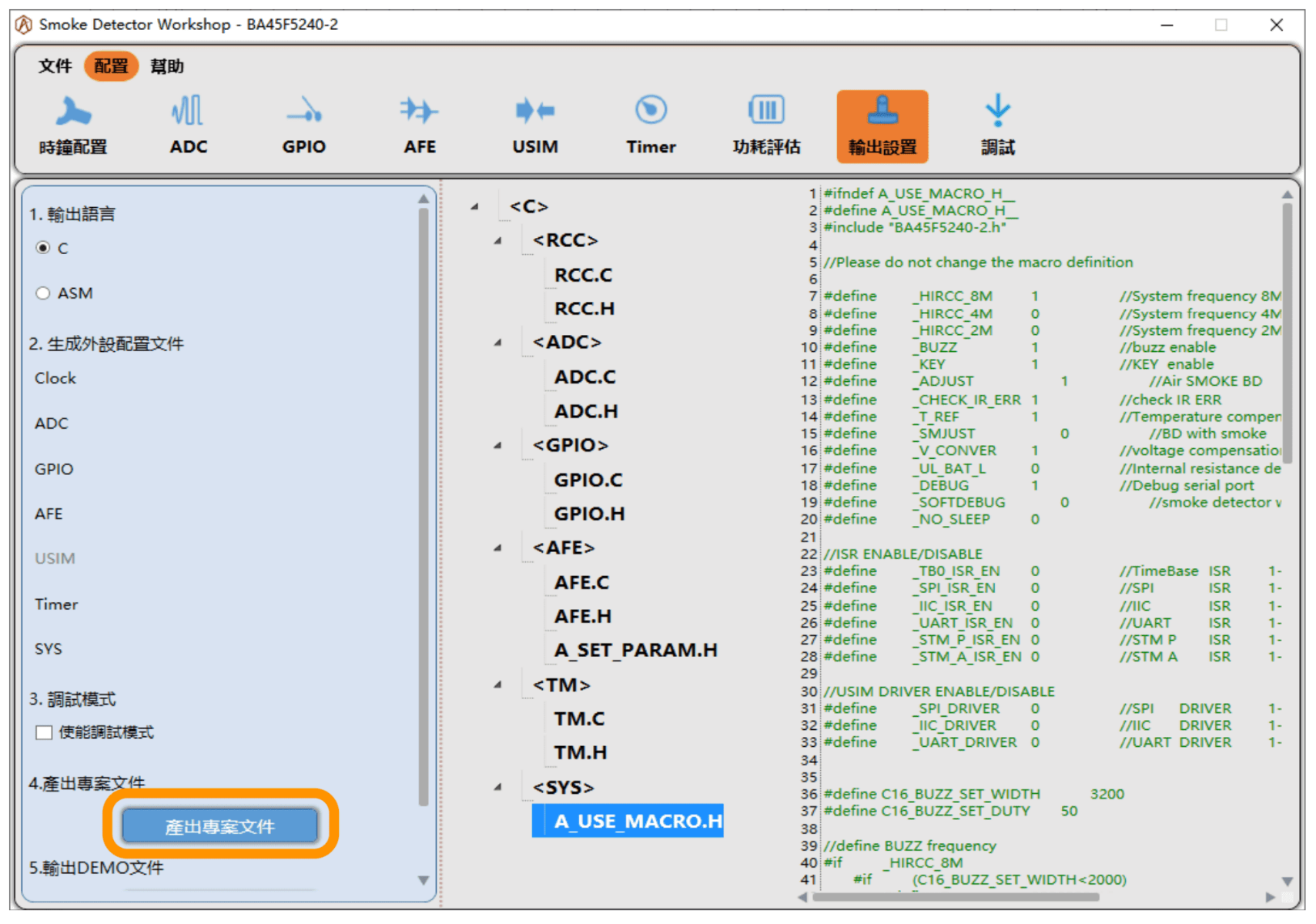

您可以搭配感煙產品開發平台來調整各項參數設定 (時鐘、ADC、GPIO、AFE、USIM、通訊介面、Timer 等多項參數)。設定完成後，平台可以協助您評估設置後的待機功耗，並產出程式碼。
工作模式
1. 供電方式
3V ~ 5V 電源，建議您使用 2 顆 AA 電池供電。
開發板校準過：上電後紅色 LED 閃爍一次，同時蜂鳴器響一聲。
開發板未校準過：上電後紅色 LED 長亮。
2. 校準模式 (開發板出廠前已經過校準)
在無煙環境下，短接板上的 BD 到 GND 後再上電，即可進入校準模式。
進入校準模式後，紅色 LED 燈每秒閃爍一次，共 4 秒。
校準成功後進入待機模式，不成功則紅燈長亮。
3. 待機模式
待機模式下，每 8 秒喚醒偵測一次煙霧，紅色 LED 每 40 秒閃爍一次，其餘時間進入休眠狀態。
4. 低電壓模式
在待機模式下，電源低於 2.7V 時將進入低電壓模式。
低電壓模式下，紅色 LED 每 40 秒閃爍一次，同時蜂鳴器響一聲。
5. 預警模式
當偵測到煙霧達到報警閥值的一半時，進入預警模式。預警模式下每秒偵測煙霧一次。
6. 警報模式
偵測到煙霧超過警報閥值後進入報警模式，此時蜂鳴器響 3 聲後停 1 秒，直到退出報警。
7. 自檢模式
待機狀態下按下開發板上的 TEST 按鍵可以模擬警報一次，蜂鳴器響 3 聲後停止。
8. 故障模式
當紅外對管開路或短路時將進入故障模式，此時紅色 LED 每 40 秒閃爍兩次，蜂鳴器響 2 聲。
9. 靜音模式
警報狀態下按下開發板上的 TEST 按鍵將進入靜音模式，您可以自己設定靜音時長 (預設 90 秒)。
