電容式指紋辨識套件(BMCOM) BMA92K222

NT$697

缺貨

Product ID

BMA92K222

本產品 BMA92K222 是電容式指紋辨識套件，可儲存及辨識 100 組的指紋，支援 UART 通訊介面。產品內容包含一個轉接板、一個指紋辨識模組 BM92S2222-A 及一條連接線。

請選擇產品數量

選擇	數量	折扣	單價
	1-9	-	NT$697
	10+	5%	NT$662

大量訂購詢價。

庫存到貨通知

歡迎到倍創科技的露天市集選購
支持超商取貨付款！

露天拍賣

產品說明

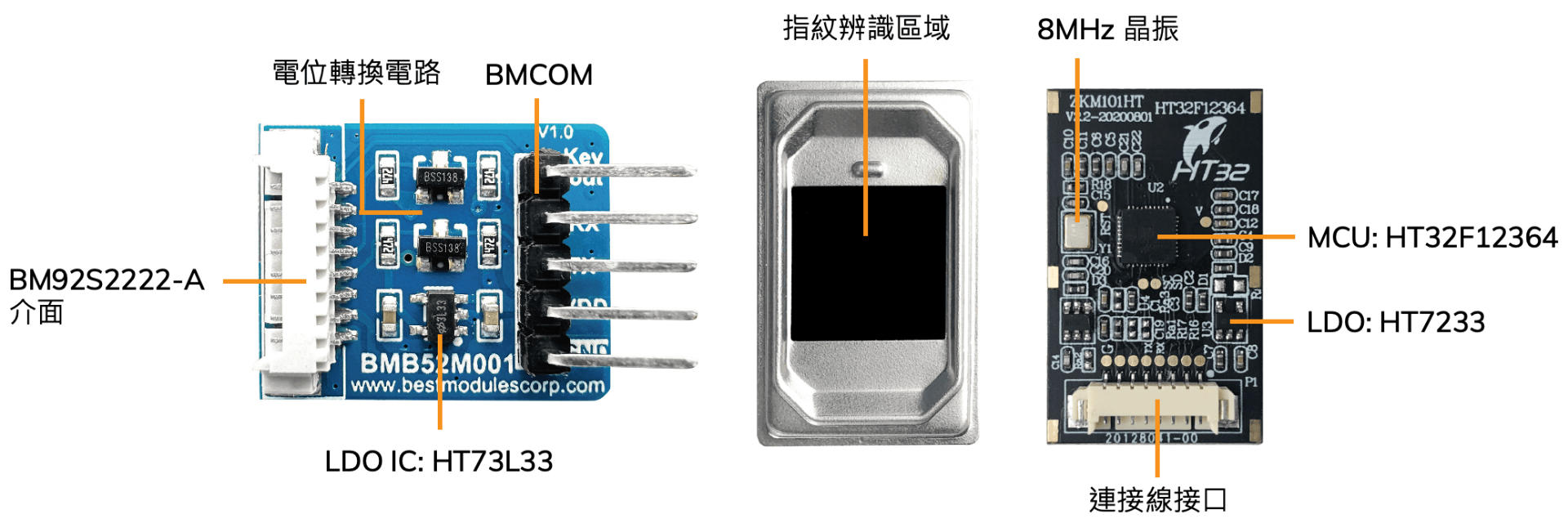

BMA92K222 與 BM92S2222-A 具有相同的功能及規格，兩者的差別在於：BMA92K222 使用轉接板上的電位轉換電路及 LDO IC HT73L33 將 BM92S2222-A 的腳位轉換成 BMCOM，方便直接與 BMduino 開發板連接使用 (例如：BM53A367A)。
如果您沒有 BMduino 開發板，也可以搭配 Arduino 開發板使用 (例如：Arduino UNO)。

BM92S2222-A 內建 Holtek 32-bit MCU HT32F12364 及演算法，可快速地取樣指紋、建立特徵模板、辨識指紋。
同時也內建觸控 IC，當手指接觸到模組的金屬框時，觸控 IC 改變輸出電位。開發板可以在偵測到此訊號後才供電給指紋辨識模組，大幅減少待機功耗。

產品特色

輸入電壓：3.3V～5.5V
工作電流：40mA @5V
待機電流：<30μA @5V
模組內建32-bit MCU HT32F12364
可儲存及辨識 100 組指紋
- 辨識時間 < 1 秒 (100組指紋)
- 錯誤接受率 (FAR) ：< 0.001%
- 錯誤拒絕率 (FRR) ：< 1%
- 感測面積：9.6 x 9.6 mm
- 指紋影像大小：192 x 192 像素 (解析度：508 dpi)
- 指紋模板 (template)：512 bytes
- 1:1 驗證模式
- 1:N 識別模式
預熱時間：< 100ms
通訊介面 : UART (預設波特率：57600bps)
尺寸：轉接板 27 x 17.02 x 7.5 mm / 模組 33.49 x 20.53 x 6.23 mm
淨重：轉接板 2g / 模組 3.9g
產品包含：指紋辨識模組 BM92S2222-A x1、轉接板 x1、連接線 x1

產品功能說明

腳位說明

腳位	名稱	功能
1	Keyout	感測到手指觸摸：輸出低電位否則輸出高電位
2	RX	UART: RX
3	TX	UART: TX
4	VDD	供電：3.3V～5.5V
5	GND	接地
6	5V	供電：3.3V～5.5V (模組)
7	OTG_DP	USB-DP 預留腳位
8	OTG_DM	USB-DM 預留腳位
9	USART_TX	UART: TX
10	USART_RX	UART: RX
11	Keyout	感測到手指觸摸：輸出低電位否則輸出高電位
12	TVDD	供電：2.0V～5.5V (觸控 IC)
13	GND	接地
