BMA56M322 是電化學式的一氧化碳 (Carbon Monoxide, CO) 探測模組，由轉接板與一氧化碳探測器 BM22S3221-1 組成。本產品使用 UART 通訊介面來讀取一氧化碳濃度及報警。
我們使用COOKIE來提升網站使用體驗， 建議您允許使用COOKIE，更多細節請參考我們的隱私權政策， 瞭解更多。
我的帳戶
搜尋
產品說明
當 BMA56M322 偵測到一氧化碳濃度超過預設的校準濃度時，報警腳位 STA (pin 1) 的輸出從低電位變成高電位 (預設)。使用上非常容易，您只要接上電源，輸出監控報警腳位，即可輕鬆完成一個一氧化碳報警器。
本產品在出廠前都經過校準以保持良好的一致性，校準的報警值是濃度 180ppm。
BMA56M322 與 BM22S3221-1 具有相同的功能，兩者的差別在於：BMA56M322 使用電位轉換電路將 BM22S3221-1 的腳位轉換成 BMCOM，方便您可以直接與 BMduino 開發板連接使用 (例如：BM53A367A)。
如果您沒有 BMduino 開發板，也可以搭配其他開發板使用 (例如：Arduino UNO)。
產品特色
- 模組類型：電化學式
- 輸入電壓：2.5V～5.0V
- 工作電流：10μA @3.0V
- 一氧化碳濃度檢測範圍：3ppm～1000ppm
- 報警點：180ppm (預設，可重新校準)
- 退出報警點：55ppm (可調整) - 偵測到一氧化碳濃度超過報警值持續五秒後報警
- 預熱時間：120 秒 (可調整)
- 具有故障檢測功能
- 通訊介面：UART (波特率：9600bps)
- 出廠前經過校準 (校準濃度：128ppm)
- 尺寸：53.83 x 33.88 x 20 mm
- 淨重：14.5g

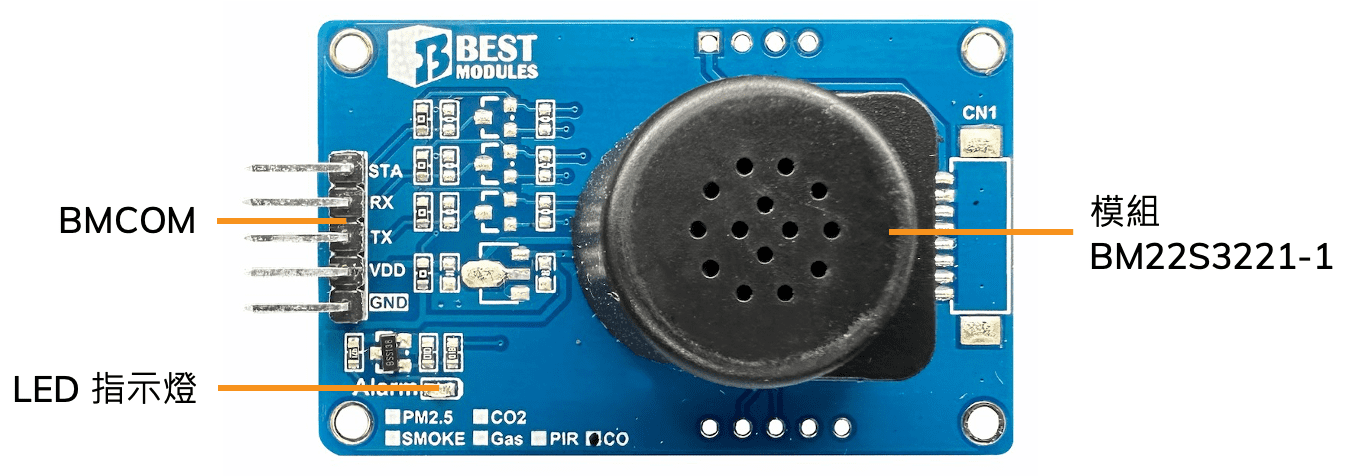

產品功能說明
腳位說明
| 腳位 | 名稱 | 功能 |
|---|---|---|
| 1 | STA | 報警腳位
觸發：輸出高電位 (預設) 未觸發：輸出低電位 |
| 2 | RX | UART: RX |
| 3 | TX | UART: TX |
| 4 | VDD | 供電：2.5V~5.0V |
| 5 | GND | 接地 |
| HS Code (僅供參考) | 8504.50.90.00-5 |
|---|
