產品說明
BMA46M422 是由光學透鏡 (菲涅爾透鏡)、被動式紅外感測器 (PIR Sensor，全名 Passive Infrared Sensor) 及 MCU 組成的低功耗 PIR 模組。藉由光學透鏡，將光訊號集中給感測器。
當偵測到移動時，STA 腳位 (pin 1) 的輸出將從低電位變成高電位 (預設)。使用上非常容易，您只要接上電源，輸出監控腳位，即可輕鬆完成一個可 PIR 偵測模組。

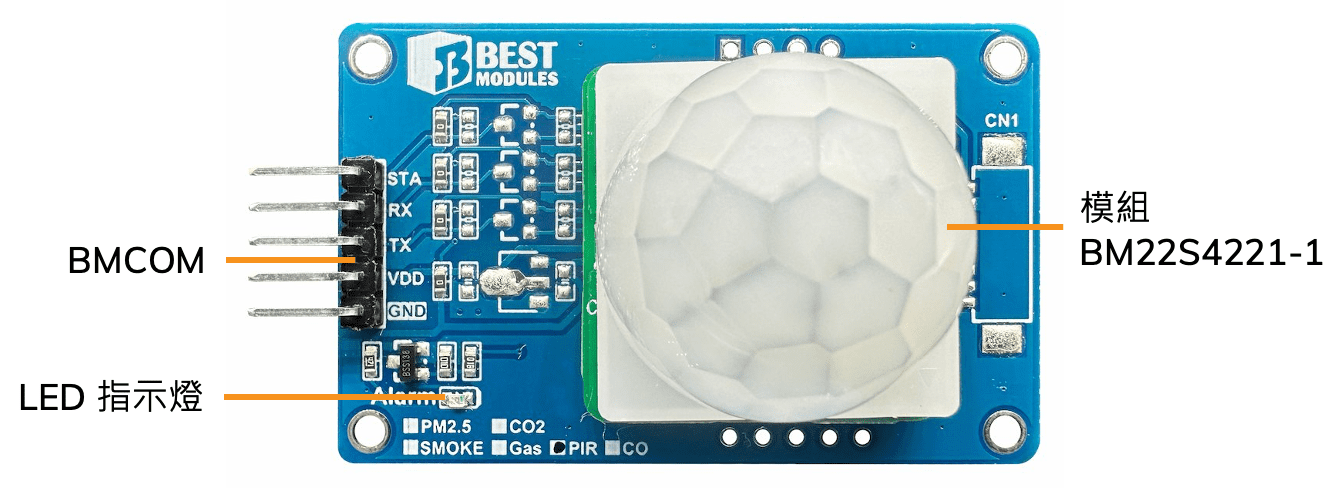

BMA46M422與 BM22S4221-1 具有相同的功能，兩者的差別在於：BMA46M422 使用電位轉換電路將 BM22S4221-1 的腳位轉換成 BMCOM，方便您可以直接與 BMduino 開發板連接使用 (例如：BM53A367A)。
如果您沒有 BMduino 開發板，也可以搭配其他開發板使用 (例如：Arduino UNO)。
產品特色
- 輸入電壓：3.0V～5.5V
- 工作電流：<1.2mA @3V
- 待機電流：<10μA @3V
- 最大偵測範圍：9m～13.2m
- 偵測角度 (視角：H/V)：122° / 106°
- 預熱時間：最短 30 秒 (可調整)
- 預設觸發輸出時間：3 秒 (可調整)
- 內建溫度感測器，具有溫度補償功能
- 可透過 OPA 增益調整靈敏度
- 通訊介面：UART (波特率：9600bps)
- 出廠前經過校準
- 尺寸：53.83 x 33.88 x 29.5 mm
- 淨重：11.3g
產品功能說明
腳位說明
| 腳位 | 名稱 | 功能 |
|---|---|---|
| 1 | STA | 觸發：輸出高電位
未觸發：輸出低電位 |
| 2 | RX | UART: RX |
| 3 | TX | UART: TX |
| 4 | VDD | 供電：3.0V~5.5V |
| 5 | GND | 接地 |
產品系列比較
| 功能 | BMA46M422 | BMA26M221 |
|---|---|---|
| 工作電壓 | 3.0V~5.5V | 2.7V~5.5V |
| 工作電流 | <1.2mA @3V | 2.5mA @5V |
| 待機電流 | <10μA @3V | 1μA @5V |
| 視角 (H/V) | 122° / 106° | 121° / 77° |
| 最大偵測距離 | 9m~13.2m | 3m |
| 通訊介面 | UART (波特率：9600bps) | UART (波特率：38400bps) |
| 預熱時間 | 30 秒 | 30 秒 |
| 重複觸發功能 | X | O |
| 出廠前校準 | O | O |
| HS Code (僅供參考) | 8517.79.00.00-6 |
|---|
