催化燃燒式燃氣偵測模組(BMCOM) BMA36M303

NT$232

有貨

數量

15 個

Product ID

BMA36M303

BMA36M303 是催化燃燒式的可燃氣體偵測模組，由轉接板與可燃氣體感測器 BM22S3031-1 組成。本產品使用 UART 通訊介面來讀取氣體濃度、報警。

歡迎到倍創科技的露天市集選購
支持超商取貨付款！

露天拍賣

產品說明

BMA36M303 主要用來偵測天然氣，當氣體濃度超過預設的校準濃度時，報警腳位 STA (pin 1) 的輸出從低電位變成高電位 (預設)。使用上非常容易，您只要接上電源，輸出監控報警腳位 (STA)，即可輕鬆完成一個可燃氣體報警器。

BMA36M303 在出廠前都經過校準以保持良好的一致性，校準的報警值是 9%LEL (Lower Explosion Limit，爆炸下限)，亦即大約是 4500ppm 的濃度。

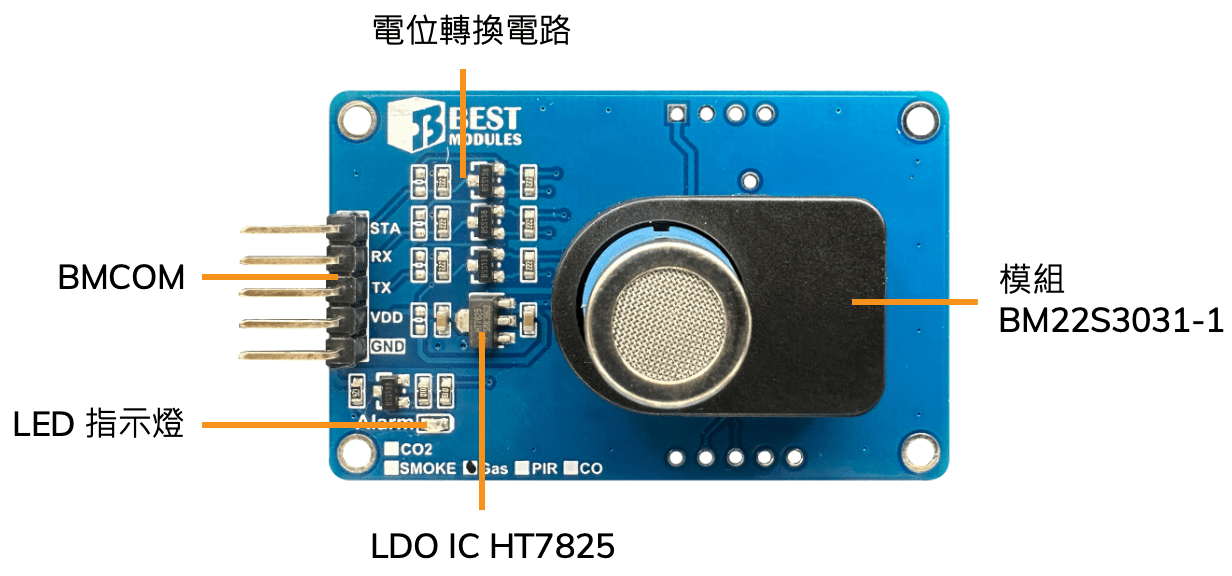

BMA36M303 與 BM22S3031-1 具有相同的功能，兩者的差別在於：BMA36M303 使用電位轉換電路及 LDO IC HT7825 將 BM22S3031-1 的腳位轉換成 BMCOM，方便您可以直接與 BMduino 開發板連接使用 (例如：BM53A367A)。
如果您沒有 BMduino 開發板，也可以搭配其他開發板使用 (例如：Arduino UNO)。

產品特色

模組類型：催化燃燒式
輸入電壓：3.0V～3.6V
工作電流：150mA @3.3V
燃氣濃度檢測範圍 : 500ppm～10000ppm
警報點 (出廠校準)：4500ppm (9%LEL)，1500ppm 退出報警 (可調整)
全量程線性偏差量：< 3% LEL
預熱時間：預設 180 秒 (可調整)
通訊介面：UART (波特率：9600bps)
具有故障檢測功能
偵測到燃氣濃度超過設定的報警值持續五秒後報警 (可調整)
出廠前經過校準
尺寸：53.83 x 33.88 x 21.1 mm
淨重：11.5g

產品功能說明

腳位說明

腳位	名稱	功能
1	STA	報警腳位觸發：輸出高電位 (預設) 未觸發：輸出低電位
2	RX	UART: RX
3	TX	UART: TX
4	VDD	供電：3.0V～3.6V
5	GND	接地

產品系列比較

	BMA36M303	BMA36M302
類型	催化燃燒式	半導體式
輸入電壓	3.0V~3.6V	4.9V~5.1V
工作電流	150mA @3.3V	160mA @5V
通訊介面	UART	UART
燃氣濃度檢測範圍	500ppm~10000ppm	300ppm~10000ppm
報警點	4500ppm (9%LEL)	4500ppm (9%LEL)
全量程線性偏差量	< 3% LEL	-
預熱時間	180 秒	180 秒
出廠前校準	V	V
故障檢測功能	V	V
