BMA26M221 是 PIR 偵測模組，由轉接板與 PIR 感測器 BM22S4021-1 組成。本產品能透過 UART 介面每 50ms 自動輸出狀態。
我們使用COOKIE來提升網站使用體驗， 建議您允許使用COOKIE，更多細節請參考我們的隱私權政策， 瞭解更多。
我的帳戶
搜尋
產品說明
BMA26M221 系列整合了光學透鏡 (菲涅爾透鏡)、被動式紅外感測器 (PIR Sensor，全名 Passive Infrared Sensor) 及和演算法，透過光學透鏡，將光訊號集中給感測器。且本產品具有溫度補償、環境光檢測 (使用軟體調整) 等功能，您可以透過指令來調整靈敏度、觸發閥值、觸發時間等參數。

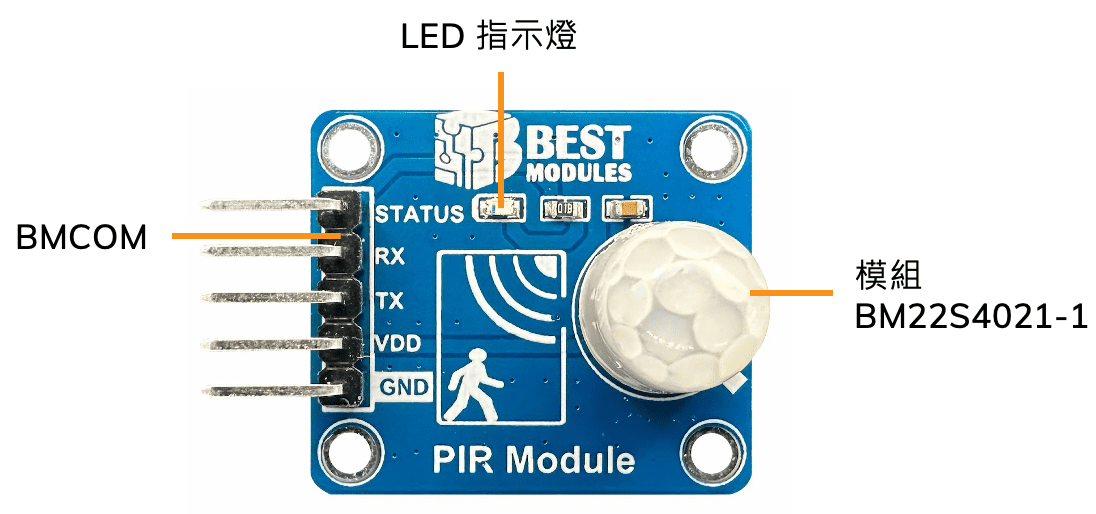

BMA26M221 與 BM22S4021-1 具有相同的功能，兩者的差別在於：BMA26M221 將 BM22S4021-1 的腳位轉換成 BMCOM，方便您可以直接與 BMduino 開發板連接使用 (例如：BM53A367A)，且加上一顆 LED 燈，方便您判斷模組狀態。如果您沒有 BMduino 開發板，也可以搭配其他開發板使用 (例如：Arduino UNO)。
產品特色
- 工作電壓：2.7V～5.5V
- 工作電流：2.5mA @5V
- 待機電流：1μA
- 最大偵測範圍：3m
- 偵測角度 (視角：H/V)：121° / 77°
- 觸發模式：單次 / 連續
- 觸發時間：1～6553.5 秒 (可調整)
- 觸發間隔時間：0.2～51秒 (可調整) - 低壓檢測：2.7/3.0/3.3/3.6/4.0V (可調整)
- 預熱時間：30 秒
- 智能訊號識別演算法
- 感測靈敏度可調整 (8階)
- 內建溫度感測器，具有溫度補償功能
- 通訊介面：UART (鮑率：38400bps)
- 出廠前已經過校準
- 尺寸：26.8 x 23.3 x 10.9 mm
- 淨重：3.7g
產品功能說明
腳位說明
| 腳位 | 名稱 | 功能 |
|---|---|---|
| 1 | STATUS | LED 控制腳位
高電位時點亮 LED |
| 2 | RX | UART: RX |
| 3 | TX | UART: TX |
| 4 | VDD | 供電：2.7V~5.5V |
| 5 | GND | 接地 |
產品系列比較
| 功能 | BMA46M422 | BMA26M221 |
|---|---|---|
| 工作電壓 | 3.0V~5.5V | 2.7V~5.5V |
| 工作電流 | <1.2mA @3V | 2.5mA @5V |
| 待機電流 | <10μA @3V | 1μA @5V |
| 視角 (H/V) | 122° / 106° | 121° / 77° |
| 最大偵測距離 | 9m~13.2m | 3m |
| 通訊介面 | UART (波特率：9600bps) | UART (波特率：38400bps) |
| 預熱時間 | 30 秒 | 30 秒 |
| 重複觸發功能 | X | O |
| 出廠前校準 | O | O |
| HS Code (僅供參考) | 8517.79.00.00-6 |
|---|
