本產品是專為 DALI-2 LED 驅動器產品所設計的調光調色溫模組，符合 DALI-2 規範，可用來控制 LED 的亮度 (DT6, Device Type 6) 與色溫 (DT8, Device Type 8)。色溫是採用 Tc 雙色溫來精準調節，且內建 32-bit MCU HT32F50241，相較於 BM82D8021-1，本產品在使用上更加靈活彈性，也適合用來進行二次開發。
本產品適合應用在 DALI-2 LED 恆壓/恆流驅動器。
| 選擇 | 數量 | 折扣 | 單價 |
| 1-9 | - | NT$103 | |
| 10+ | 5% | NT$98 |
DALI (Digital Addressable Lighting Interface) 是一種數位定址照明通訊協定，可以幫助您實現各種照明控制需求。它可以整合不同製造商的燈具，您可以為每個燈具設定一個特定的地址，也可以將它們分成不同的群組，方便根據應用場景調整燈光。當需要改變照明方案或者重新安排群組時，也不需要重新佈線，非常方便。
我們提供了 DALI 開發平台，幫助您快速設計出符合 DALI-2 協議的產品。
您可以使用 DALI 開發平台來分配地址給每個燈具及設定群組，還可以各項參數，例如：調光曲線、淡光曲線、顏色控制方式、色溫調節、場景設定等等，幫助您創造出更理想的燈光效果。
您可以透過開發平台查看目前裝置的狀態，並將產出程式檔來進行二次開發。

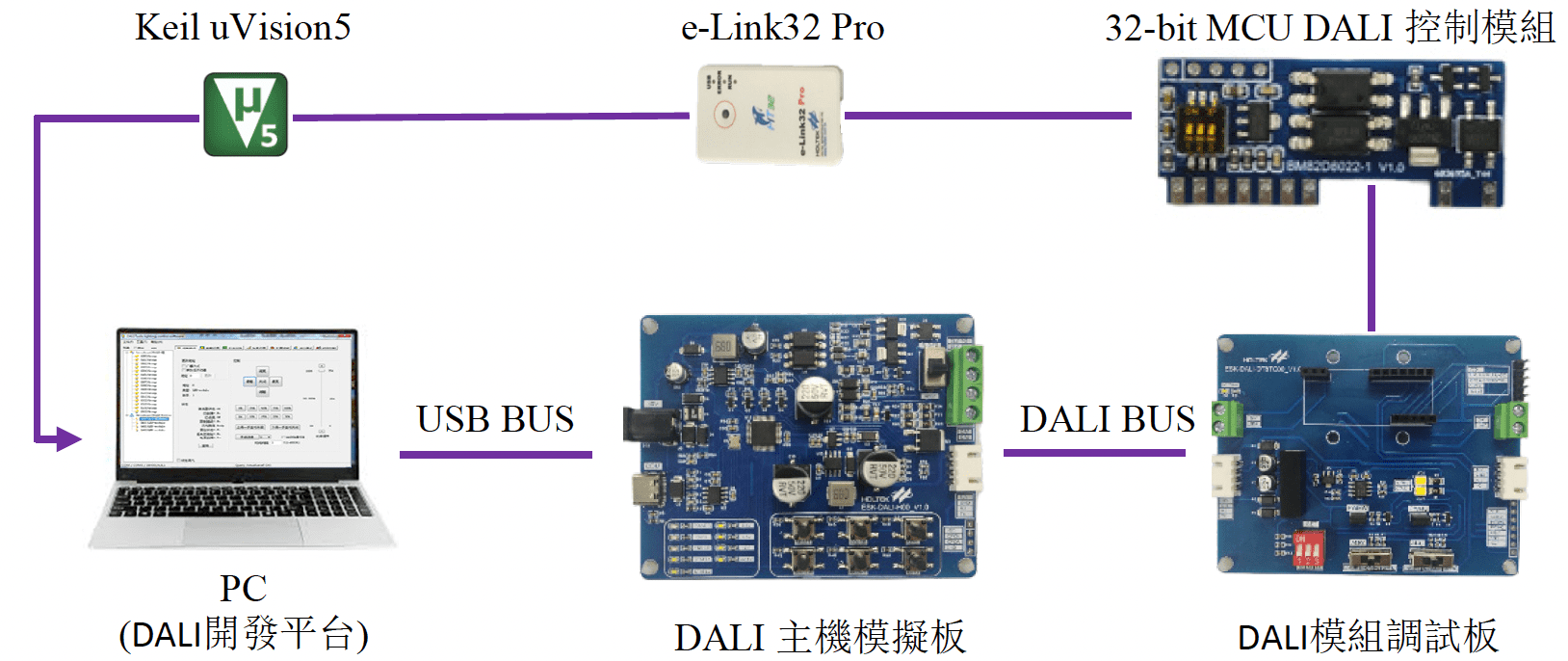

需要工具
⬥ 軟體：DALI 開發平台、Keil uVision5
⬥ 開發工具：BM82D8022-1、e-Link32 Pro、模組調適板 ESK-DALI-DT8TC00、主機模擬板 ESK-DALI-H00
| 腳位 | 名稱 | 功能 |
|---|---|---|
| 1 | DA1 | DALI 介面 |
| 2 | DA2 | DALI 介面 |
| 3 | VCC | 供電：7V~30V |
| 4 | GND | 接地 |
| 5 | PWMW | PWM 輸出腳位 (暖色)
推挽輸出，高準位有效 |
| 6 | PWMC | PWM 輸出腳位 (冷色)
推挽輸出，高準位有效 |
| 7 | ANW | 故障檢測腳位 (暖色)
內建 10kΩ 下拉電阻 |
| 8 | ANC | 故障檢測腳位 (冷色)
內建 10kΩ 下拉電阻 |
| 9 | Iset | 電流限制檔位檢測腳位 |
| BM82D8011-1 | BM82D8021-1 | BM82D8022-1 | |
|---|---|---|---|
| 支援燈具類型 | DT6 | DT6 & DT8(Tc) | DT6 & DT8(Tc) |
| 符合標準 | 101/102/207 | 101/102/207/209 | 101/102/207/209 |
| 工作電壓 | 7V~30V | 7V~30V | 7V~30V |
| DALI 通訊電壓 | 9.5V~22.5V | 9.5V~22.5V | 9.5V~22.5V |
| DALI 介面耐壓 | 260V AC | 260V AC | 260V AC |
| 儲存溫度 | -40℃~125℃ | -40℃~125℃ | -40℃~125℃ |
| 工作環境溫度 | -25℃~85℃ | -25℃~85℃ | -25℃~85℃ |
| 調光範圍 | 0%~100% | 0%~100% | 0%~100% |
| PWM 解析度 | 0.1% | 0.1% | 0.1% |
| MCU | HT66F31A5 | HT66F2362 | HT32F50241 |
| ROM 容量 | 16KW | 16KW | 64KB |
| 可二次開發 | O | X | O |
| 出廠時 ROM 使用量 | 64％ | 98％ | 46％ |
| HS Code (僅供參考) | 8517.79.00.00-6 |
|---|
