DALI-2 DT6 & DT8 LED驅動器控制模組 BM82D8021-1

NT$90

有貨

數量

85 個

Product ID

BM82D8021-1

本產品是專為 DALI-2 LED 驅動器產品所設計的調光調色溫模組，符合 DALI-2 規範，可用來控制 LED 的亮度 (DT6, Device Type 6) 與色溫 (DT8, Device Type 8)。本產品使用 Tc 雙色溫來精準調節 LED 色溫，適合應用在 DALI-2 LED 恆壓/恆流驅動器。

請選擇產品數量

選擇	數量	折扣	單價
	1-9	-	NT$90
	10+	6%	NT$85

大量訂購詢價。

歡迎到倍創科技的露天市集選購
支持超商取貨付款！

露天拍賣

產品特色

支援燈具類型：DT6、DT8(Tc)
工作電壓：7V~30V
DALI 通訊工作電壓：9.5V~22.5V
DALI 介面耐壓：260V AC
工作電流：< 10mA
DALI 通訊耗電：< 2mA
符合 IEC 62386 101/102/207/209 標準
調光範圍 (PWM 輸出比例)：0%~100%
- 預設最小亮度：1%
- 解析度：0.1%
色溫範圍：2700K~6500K
儲存溫度：-40℃~125℃
工作環境溫度：-25℃~85℃
具有 LED 故障檢測功能
尺寸：40 x 17 x 6.5 mm
淨重：2.3g

產品說明

DALI (Digital Addressable Lighting Interface) 是一種數位定址照明通訊協定，用來幫助您實現各種照明控制需求。它能夠整合不同製造商的燈具，您可以為每個燈具設定一個特定的地址，也可將它們分成不同的群組，方便根據應用場景調整燈光。當需要改變照明方案或者重新安排群組時，不需要重新佈線，非常方便！
我們另外提供了 DALI 開發平台，幫助您快速設計出符合 DALI-2 協議的產品。

DALI 開發平台

您可以使用 DALI 開發平台來分配地址給每個燈具及設定群組，並調整各項參數，例如：調光曲線、淡光曲線、顏色控制方式、色溫調節、場景設定等等，幫助您創造出更理想的燈光效果。
您也可以透過開發平台查看目前裝置的狀態。

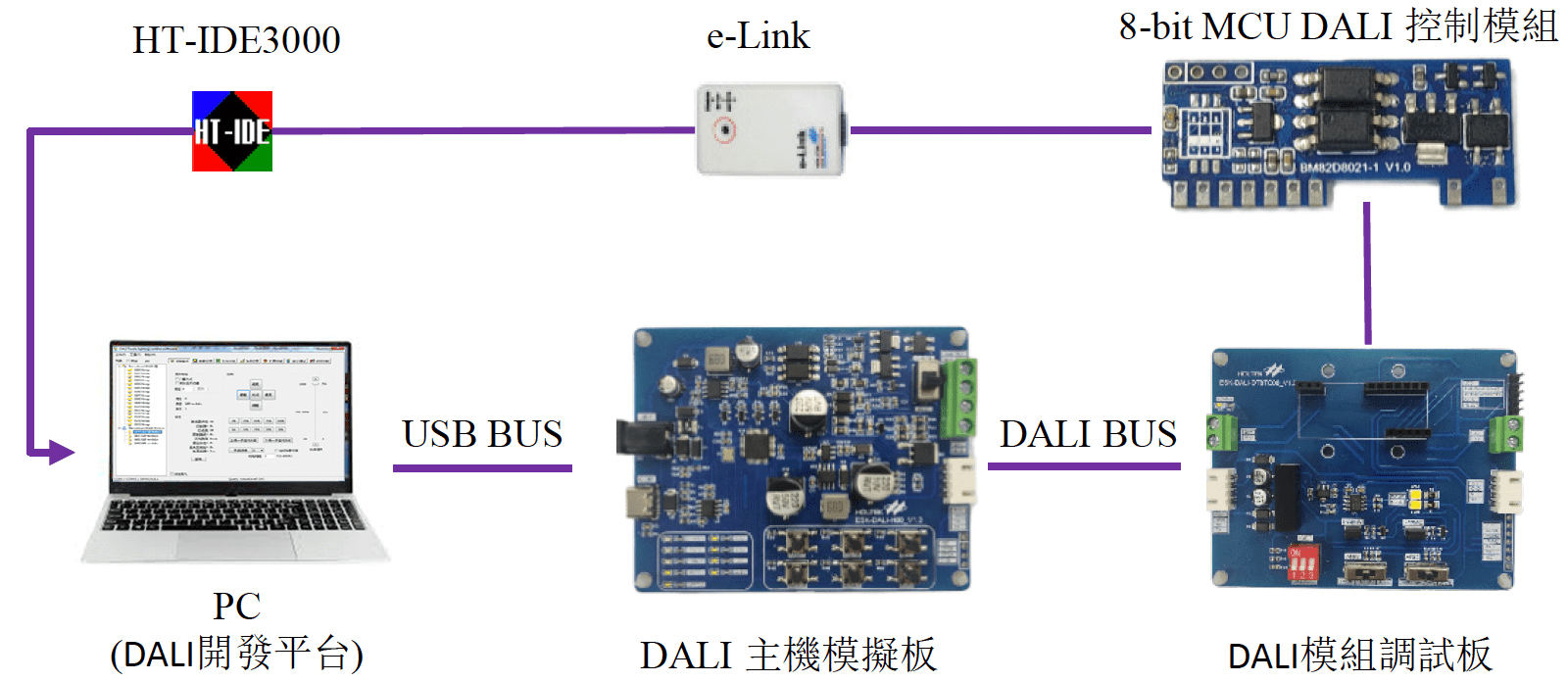

開發環境

需要工具
⬥ 軟體：DALI 開發平台、HT-IDE3000
⬥ 開發工具：BM82D8021-1、e-Linkpro2、模組調適板 ESK-DALI-DT8TC00、主機模擬板 ESK-DALI-H00

方塊圖

腳位說明

腳位	名稱	功能
1	DA1	DALI 介面
2	DA2	DALI 介面
3	VCC	供電：7V~30V
4	GND	接地
5	PWMW	PWM 輸出腳位 (暖色) 推挽輸出，高準位有效
6	PWMC	PWM 輸出腳位 (冷色) 推挽輸出，高準位有效
7	ANW	故障檢測腳位 (暖色) 內建 10kΩ 下拉電阻
8	ANC	故障檢測腳位 (冷色) 內建 10kΩ 下拉電阻
9	Iset	電流限制檔位檢測腳位

ANW 和 ANC 是故障狀態檢測腳位，透過輸入電壓給 ADC 量測來判斷燈具是否故障。
Iset 腳位是用來控制 PWM 輸出的比例 (亮度調整)，預設的最小亮度為 1%。
建議在驅動器上加上 1 個三位撥碼開關和 3 個電阻來選擇檔位，撥碼阻值搭配為 SW1=56kΩ，SW2=30kΩ，SW3=16kΩ。

產品系列

	BM82D8011-1	BM82D8021-1	BM82D8022-1
支援燈具類型	DT6	DT6 & DT8(Tc)	DT6 & DT8(Tc)
符合標準	101/102/207	101/102/207/209	101/102/207/209
工作電壓	7V~30V	7V~30V	7V~30V
DALI 通訊電壓	9.5V~22.5V	9.5V~22.5V	9.5V~22.5V
DALI 介面耐壓	260V AC	260V AC	260V AC
儲存溫度	-40℃~125℃	-40℃~125℃	-40℃~125℃
工作環境溫度	-25℃~85℃	-25℃~85℃	-25℃~85℃
調光範圍	0%~100%	0%~100%	0%~100%
PWM 解析度	0.1%	0.1%	0.1%
MCU	HT66F31A5	HT66F2362	HT32F50241
ROM 容量	16KW	16KW	64KB
可二次開發	O	X	O
出廠時 ROM 使用量	64％	98％	46％
