BM52O5221-1是一體式的霧化器模組，集合了霧化片、控制電路板、及結構件於一體，透過霧化片的高頻機械震盪，將水粒子轉化成微小霧滴。
模組使用他激式的控制電路，因此具有霧化效率高、體積小、發熱少的優點。適合用來開發加濕器、香氛機等產品。
本產品具有缺水檢測功能，當水位低於 30 mm 時，將自動停止運作，避免霧化片乾燒。
產品資訊
尺寸：55 x 55 x 38 mm
淨重：65.1g
產品內容
1. 超音波霧化器模組 BM52O5221-1 x 1
2. 防水膠圈 x 1
| 選擇 | 數量 | 折扣 | 單價 |
| 1-9 | - | NT$299 | |
| 10-99 | 10% | NT$269 | |
| 100+ | 15% | NT$254 |

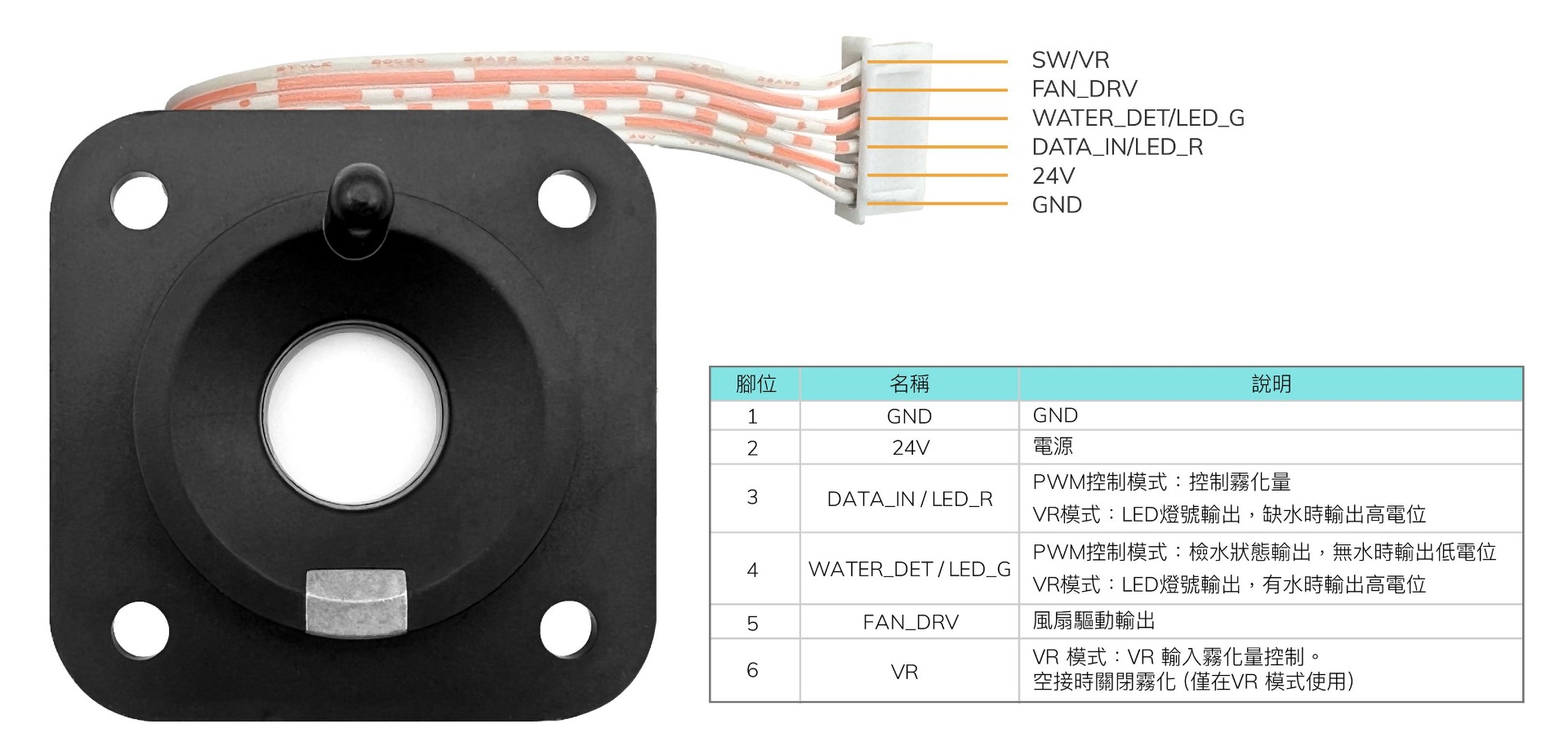

BM52O5221-1 具有三種工作模式，分別是：VR 模式、PWM 模式及無水學習模式。
其中 VR 模式可搭配可變電阻控制板使用，PWM 模式可選擇使用控制板或 Arduino 來調整出霧量。
VR 模式：透過可變電阻控制出霧。
若要關閉霧化時，需透過開關斷開 24V 電源。我們建議您使用具開關的可變電阻。
操作說明
VR 模式接線簡化版
如果您只是想要測試霧化功能，請參考下方簡化後的接線圖。
Pin 6 (VR) 可以直接接地 (出霧量最小)，或是接 10K 歐姆電阻 (出霧量較大)。
請注意：模組上電之前一定要先加水。

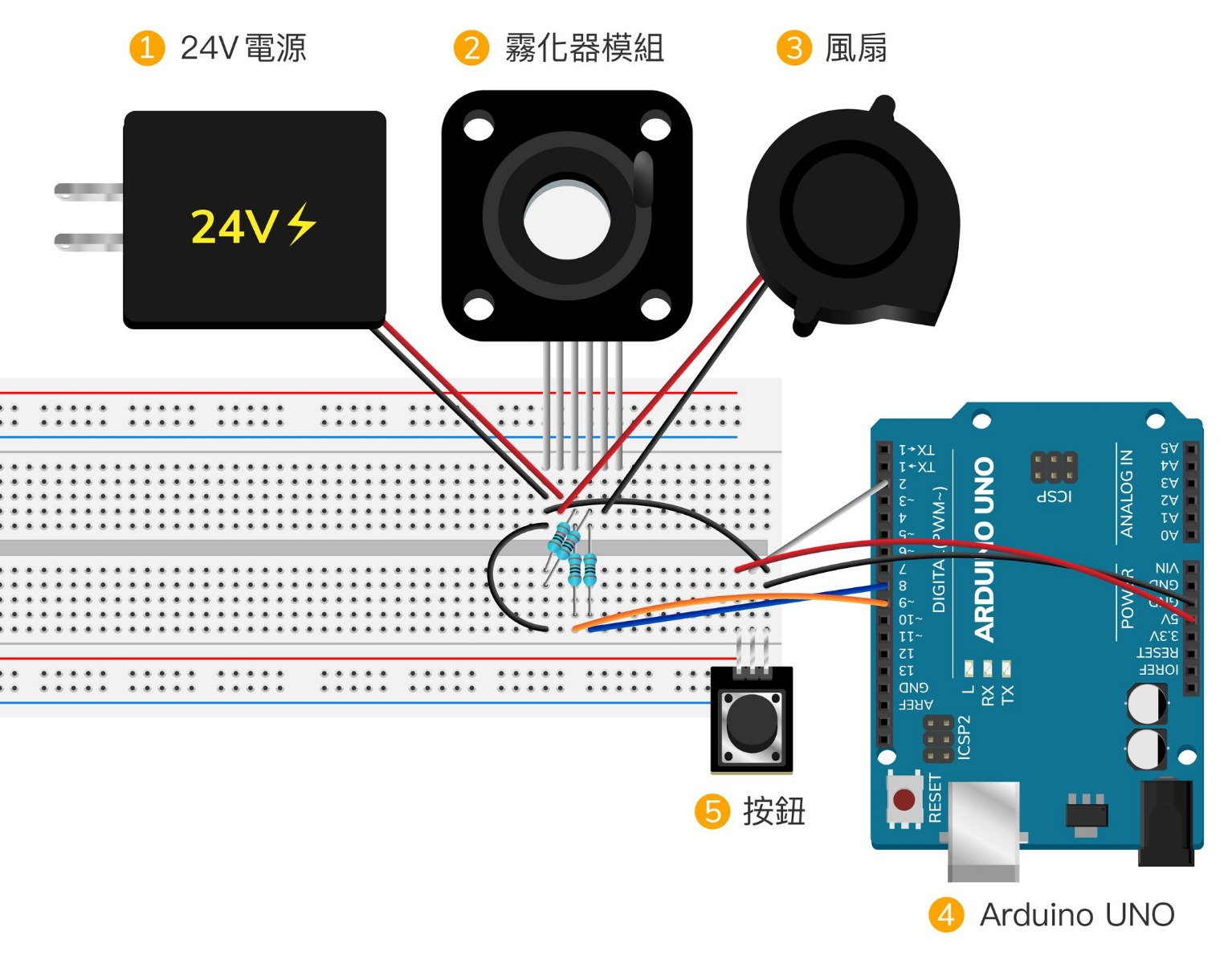

PWM 模式：使用 Arduino UNO 控制出霧量。
操作說明
無水學習模式：用於記憶無水狀態。
請注意，在此模式下，模組需要處於完全乾燥的狀態。產品在出廠前皆已經過無水學習，此模式主要提供工程師開發時使用，
一般使用者無需使用此模式
問題一
沒有防水膠圈在使用上有什麼影響嗎？
回答

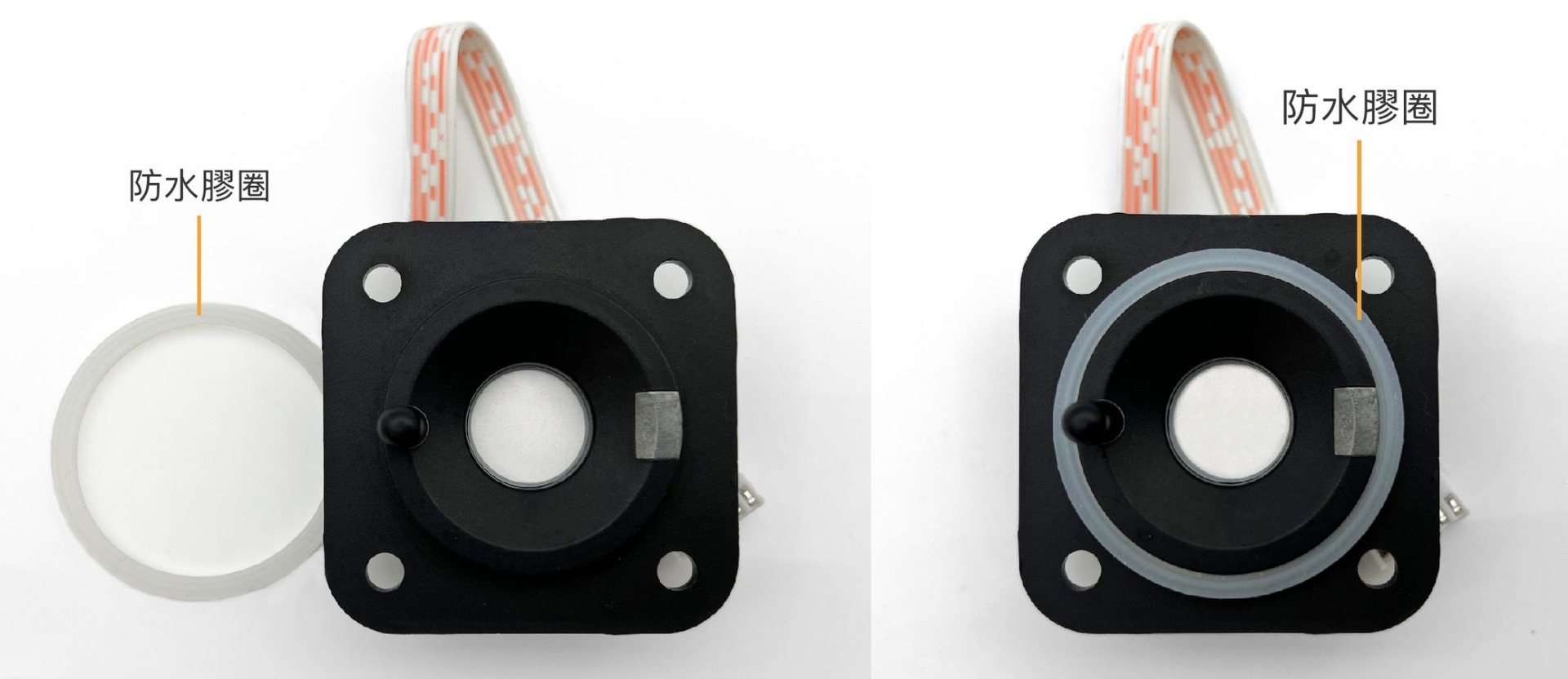

如果模組與機構不密合時，沒有防水膠圈可能會漏水。請參考下圖防水膠圈。
問題二
前一版與目前的版本有什麼差別嗎？
回答

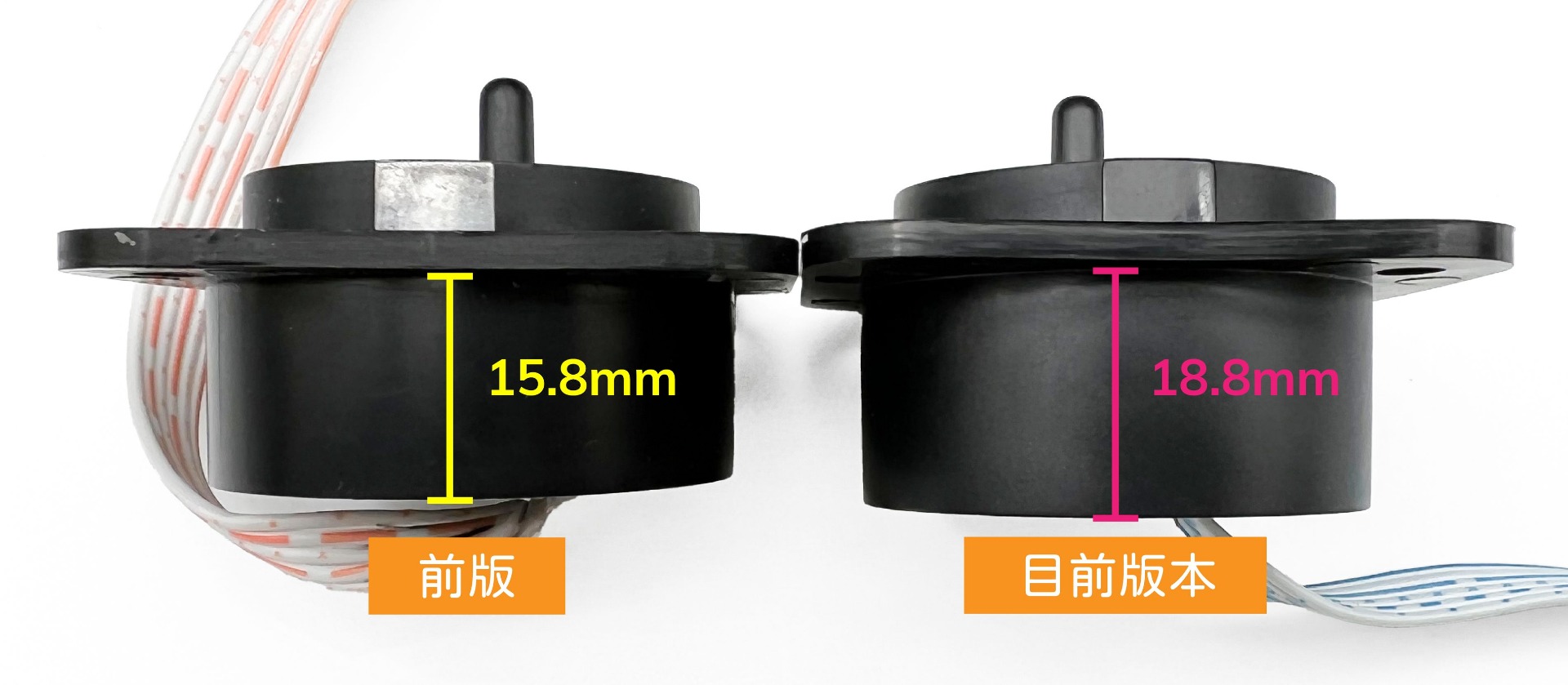

兩種版本差別在模組高度。前版高 15.8mm，目前版本高 18.8mm。
如果您使用前版開發，需要特別注意，在設計結構時，至少預留 5mm 出線的高度。
| 功能 | BM52O5221-1 | BM52D5121-1 | BM52D5021-1 |
|---|---|---|---|
| 工作電壓 | 24V | 18V~26.5V | 5V |
| 工作電流 | 0.67 ±0.07A @24V | 0.42A @24V | 400mA @5V |
| 最大霧化功率 | 16W | 10W | 2W |
| 霧化頻率 | 1.7MHz | 1.7MHz / 2.4MHz | 108kHz |
| 霧化量可調整 | O
VR 模式：8W～16W 可調整 PWM 模式：3 段 |
O
UART 模式：32 段 單機模式：5W～10W 可調整 |
O
UART 模式：3 段 |
| 缺水檢測功能 | O | O | X |
| 霧化片安裝位置 | 水面下 | 水面下 | 水面上 |
| 通訊介面 | PWM | UART (9600bps) | UART (9600bps) |
| HS Code (僅供參考) | 8479.90.90.00-8 |
|---|
