本產品是 pH 值檢測模組，可測量範圍為 pH0~pH14，它具有溫度感測器介面，可同時測量 pH 值及溫度，出廠前已經過校準，可以直接使用。本產品最大的特色在於其優秀的省電能力已經高精準度，並且還提供兩種通訊介面：I2C、UART，使用上更具有彈性，適合應用在筆式酸度計、攜帶式 pH 檢測設備以及魚缸 pH 檢測儀等產品。
我們使用COOKIE來提升網站使用體驗， 建議您允許使用COOKIE，更多細節請參考我們的隱私權政策， 瞭解更多。
我的帳戶
搜尋
請注意：本產品沒有搭配探針、溫度感測器一起販售。
建議您搭配雷磁 E-201-C 型 PH 複合電極探針以及 NTC 熱敏電阻器 10k 3950 1%一起使用。
建議您搭配雷磁 E-201-C 型 PH 複合電極探針以及 NTC 熱敏電阻器 10k 3950 1%一起使用。
產品特色
- 工作電壓：3V~5.5V
- 工作電流：7mA @3.3V, 25℃
- 待機電流：2μA @3.3V, 25℃
- 測量範圍：pH0.00~pH14.00
- 解析度：0.01pH
- 精準度：±0.1pH - 溫度測量範圍：0℃~60℃ (建議測量範圍：5℃~60℃)
- 解析度：0.1℃
- 精準度：±1℃
- 具有溫度補償功能 - 通訊介面：I2C (地址：0x03/0000011) / UART (鮑率：9600bps)
- 出廠已經過校準
- 尺寸：65.6 x 27.9 x 18.3 mm
- 淨重：20.1g
產品說明
本產品可以透過指令來設定高/低報警閾值，當測量到的 pH 值比高報警閾值來得大，或是比低報警閾值來得小時，則會報警，此時 INT 腳位會由高準為轉為低準位。
例如：如果您將高報警閾值設定為 pH12，而低報警閾值設定為 pH3，當測量到的數值高於 pH12 或低於 pH3 時都會啟動報警，建議設定的 pH 高報警閾值至少大於低報警閾值 0.08。
報警解除：當測量到的pH數值高於或低於閾值0.03。
請注意：報警功能無法關閉。

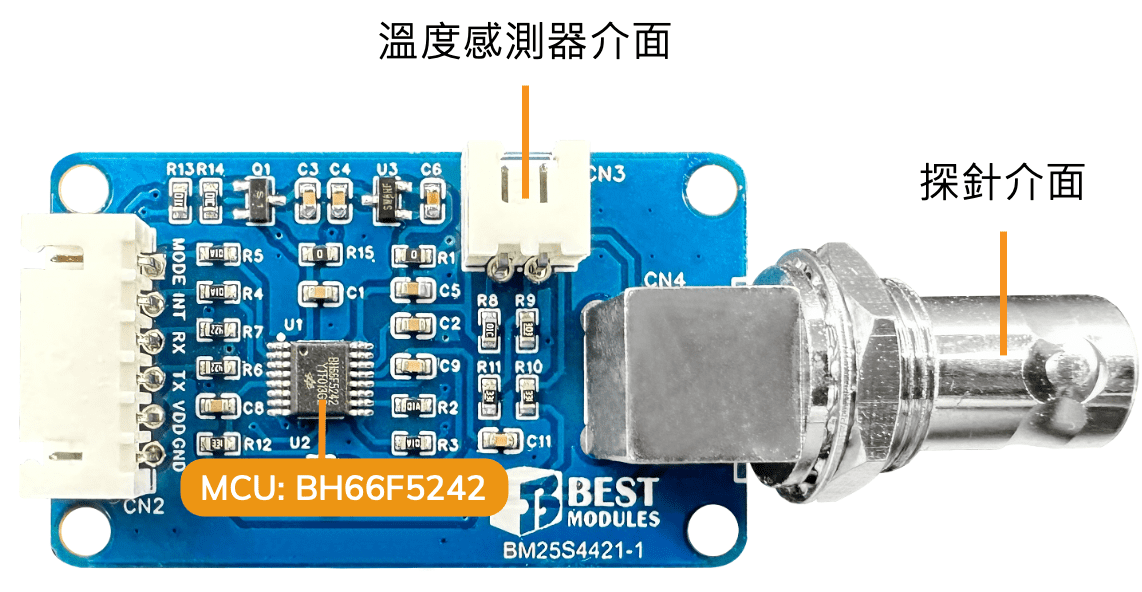

產品功能說明
腳位說明
| 腳位 | 名稱 | 功能 |
|---|---|---|
| 1 | GND | 接地 |
| 2 | VDD | 供電：3V~5.5V |
| 3 | TX
SCL |
UART: TX
I2C: 時鐘線 (內建 4.7k 上拉電阻) |
| 4 | RX
SDA |
UART: RX
I2C: 資料線 (內建 4.7k 上拉電阻) |
| 5 | INT | 報警腳位
⬥ 觸發：輸出低準位 ⬥ 未觸發：輸出高準位 |
| 6 | MODE | 通訊介面選擇腳位
⬥ I2C: 低準位 ⬥ UART: 高準位 / 腳位浮空 |
資源
- MCU: Holtek BH66F5242，24-Bit Delta Sigma A/D Flash 單晶片內建穩壓器，OPA×1，包含規格書、封裝等資訊。
| HS Code (僅供參考) | 8504.50.90.00-5 |
|---|
