TDS水質檢測模組 BM25S4021-1

NT$363

有貨

數量

2 個

Product ID

BM25S4021-1

本產品是雙通道的 TDS 水質檢測模組，附有兩個 TDS 感測器 (型號：TDS-37)，可同時監控兩個水槽的水質與溫度。水質量測範圍達 0～5000ppm，比一般市面上的 TDS 產品都還要廣。適合應用在淨水機、水質檢測設備等產品中。

歡迎到倍創科技的露天市集選購
支持超商取貨付款！

露天拍賣

產品特色

工作電壓：3.1V~5.5V
工作電流：< 3mA @5V
待機電流：< 3μA @5V
具有雙通道
TDS 量測範圍廣：0~5000 ppm
- 高精準度：
⬥ 5ppm~5000ppm @25℃: ±5%
⬥ 5ppm~5000ppm @5℃~60℃: ±6%
- 解析度：
⬥ 0~500ppm: 0.1ppm
⬥ 500ppm~1500ppm: 0.5ppm
⬥ 1500ppm~2500ppm: 5ppm
⬥ 2500ppm~5000ppm: 10ppm
溫度量測範圍：0~60℃ (建議範圍：5℃~55℃)
- 精準度：±0.8℃
- 解析度：0.1℃
TDS 感測器：TDS-37
通訊介面：UART (鮑率：9600bps)
尺寸：34 x 34 x 7 mm (不含 TDS 感測器)
淨重：52.5g
產品包含：BM25S4021-1 x1 / TDS 感測器 (TDS-37) x2

產品說明

TDS (Total Dissolved Solids) 是指溶解於水中的固體總含量，可以用來測量水的純度，當 TDS 值越高，代表水中的礦物等物質越多，水的純度則越低。

一般用來檢測水質的測量單位為 ppm 或毫克/升 (mg/L)。
測量時，通常會透過 TDS 量測器材 (例如 TDS 筆) 來測量水的電導率 (單位為 uS/cm) 得到 TDS 值，兩者的關係大致為 1ppm TDS = 2uS/cm。探針使用平行且距離固定的圓柱電極，將探針放入水中測量時，同時在兩個電極間加上電壓，從而量測出電導率。

測量 TDS 時，水溫及水的流速等都會影響量測準確度。
一般而言，標準測量溫度是 25℃，水溫每升高 1℃，TDS 值大約增加 2%，本產品內建溫度感測器，在測量 TDS 時會一併測量水溫，以便做溫度補償。

如何校準？

本產品出廠前已經過校準，如果您需要重新校準本產品，首先需準備一杯要測量的水、TDS 水質標準液及一支溫度計，並使用 TDS 水質標準液及溫度計測量水中的電導率及溫度來校準。

請注意：我們附的兩個 TDS 感測器分為通道 1 及通道 2 專用 (以黃色標籤標示)，使用通道時需搭配對應的 TDS 感測器。

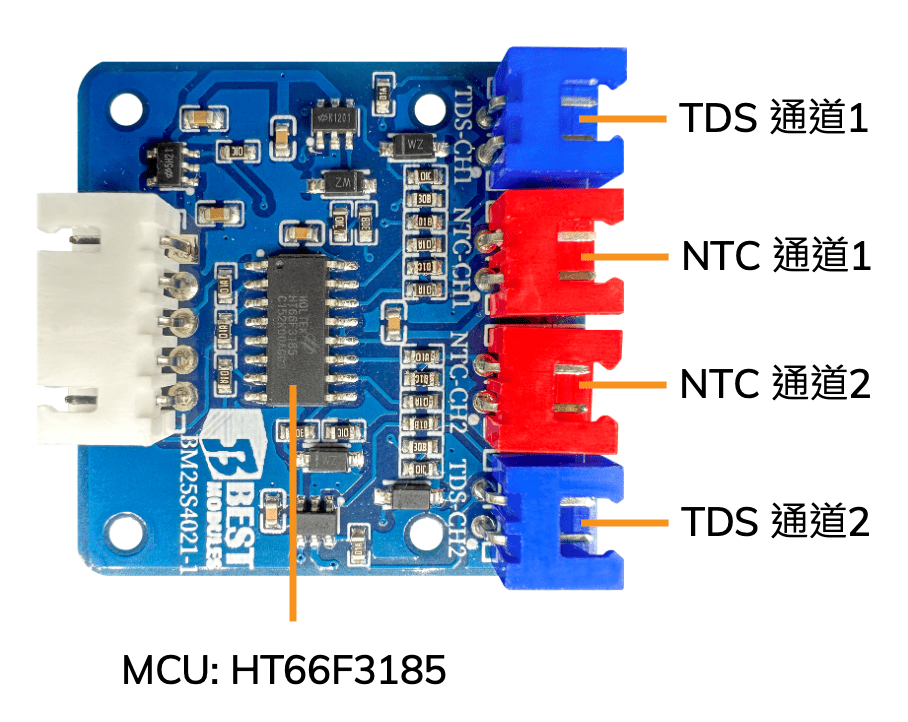

產品功能說明

腳位說明

腳位	名稱	功能
1	GND	接地
2	VDD	供電：3.1V~5.5V
3	TX	UART: TX
4	RX	UART: RX
5	INT	報警訊號輸出

產品比較

	BM25S4021-1	BME63M001	ESK-TDS-66F3185
工作電壓	3.1V~5.5V	3.3V~5.5V	3.3V / 5V
待機電流	< 3μA @5V	< 5μA @5V	-
TDS 測量範圍	0~5000 ppm	0~5000 ppm	0~2000 ppm
TDS 精準度	5ppm~5000ppm @25℃: ±5% 5ppm~5000ppm @5℃~60℃: ±6%	0~2000 ppm: ±5% 2000~5000 ppm: ±10%	±5% @25℃, 5.0V
TDS 解析度	0~500 ppm: 0.1ppm 500~1500 ppm: 0.5ppm 1500~2500 ppm: 5ppm 2500~5000 ppm: 10ppm	0~500 ppm: 0.1ppm 500~1500 ppm: 0.5ppm 1500~2500 ppm: 5ppm 2500~3500 ppm: 10ppm 3500~5000 ppm: 25ppm	-
溫度量測範圍	0~60℃	0~60℃	0~60℃
溫度精準度	±0.8℃	±1℃	-
使用 MCU	HT66F3185	HT66F3185	HT66V3185
校準	出廠前已經過校準	出廠前已經過校準	使用者需要自己搭配 TDS 開發平台校準
