本產品是空氣品質感測器，用於檢測 PM1.0、PM2.5、PM10 的濃度值，檢測範圍 0~1000μg/m3。您可透過 UART 介面或 PWM 腳位的訊號來讀取數值，產品出廠前已經過校準。
我們使用COOKIE來提升網站使用體驗， 建議您允許使用COOKIE，更多細節請參考我們的隱私權政策， 瞭解更多。
我的帳戶
搜尋
產品特色
- 工作電壓：4.8V～5.5V
- 工作電流：<120mA @5.0V
- 可量測 0.3μm～10μm 範圍內的懸浮粒子
- 檢測範圍：0～1000μg/m3
- 精準度：
⬥ 0~100μg/m3: ±15μg/m3
⬥ 101μg/m3～1000μg/m3: ±15%
- 解析度：1μg/m3 - 響應時間：T90 < 30s
- 預熱時間：30 秒
- 工作濕度：0～80%RH (無凝結)
- 通訊介面：UART (鮑率：9600bps) / PWM
- 尺寸：48 x 40 x 12 mm
- 淨重：28.3g
- 產品包含：BM25S3221-1 x1 / 8-pin 連接線 x1
產品說明
測量懸浮微粒粒徑與濃度

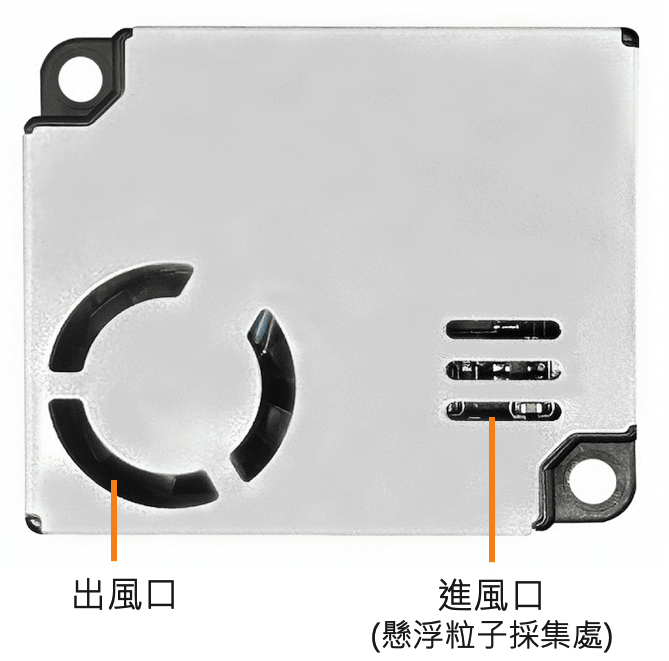

本產品上具有一個進風口及一個出風口，當粉塵從進風口進入後，利用鐳射的散射原理來照射這些微小粒子，並收集散射光隨著時間變化的曲線，最後透過內建的 MCU 來計算懸浮微粒 (Particulate matter, PM) 的粒徑與濃度。
輸出 / 計算 PM 濃度
本產品提供 UART 介面，用於每秒鐘自動輸出計算後的數值以及修改參數。
您也可以透過讀取 PWM 腳位的訊號，再自行用公式轉換成 PM2.5 的濃度值，公式請參考規格書的「PWM輸出」章節。
產品功能說明
腳位說明
| 腳位 | 名稱 | 功能 |
|---|---|---|
| 1 | VDD | 供電：4.8V~5.5V |
| 2 | GND | 接地 |
| 3 | SET | 輸出低電位：進入省電模式
輸出高電位：一般模式 |
| 4 | RX | UART: RX |
| 5 | TX | UART: TX |
| 6 | NC | 預留腳位 |
| 7 | PWM | PWM 輸出 |
| 8 | NC | 預留腳位 |
| HS Code (僅供參考) | 8504.50.90.00-5 |
|---|
