無線門鈴開發平台語音接收模組 (433MHz) BM23P105-R41

NT$173
有貨
數量
20
Product ID
BM23P105-R41

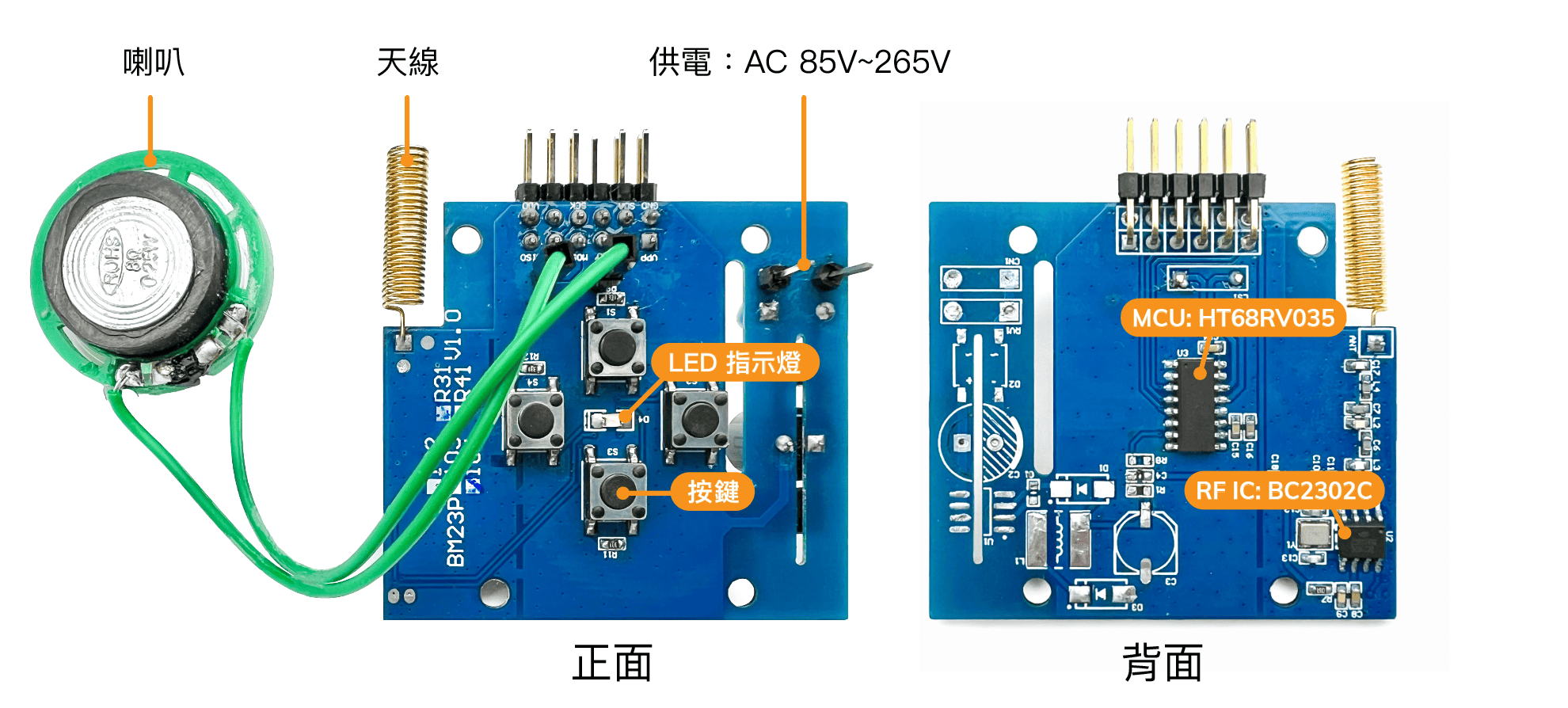

本產品是 433MHz 頻段的接收模組,採用 Holtek 語音 MCU HT68RV035 及 RF IC BC2302C 設計而成,板上具有了四個按鍵,可自定義功能,以及 LED 指示燈,並附上一個 8Ω/0.25W 的喇叭。此外,Holtek 還提供無線門鈴開發平台,透過開發平台可以輕鬆設定參數、編輯語音或鈴聲,操作簡單,可大大省去開發的時間。
⬥ 本產品建議與無線門鈴遙控器模組 BM23P101-T41 搭配一起使用。

歡迎到倍創科技的露天市集選購
支持超商取貨付款!
Follow Us for More Updates!
產品特色
  1. 工作電壓:AC 85V~265V
  2. 工作電流:20.5mA (Typ.) @DC 5V,最大音量
  3. 待機電流:8.6mA (Typ.) @DC 5V
  4. 調變方式:OOK
  5. 符號速率:5ksps @AC 220V, 25°C
  6. 接收靈敏度:-108dBm @5ksps
  7. 語音 Flash memory:16Mbit
  8. 最大播音時長:680 秒
  9. PWM 輸出功率:0.5W
產品說明
按鍵功能

本產品上有四個功能按鍵,您可以透過無線門鈴開發平台來自定義長按、短按的功能,可設定的功能如下:

功能 說明
none 無設定功能
(同按鍵的長按與短按都需要設定為 none)
Play/Stop Current 播放/停止播放語音
Reset to First 將目前播放的語音設定為第一首並播放
Play Next 播放下一首
Play Direct 播放語音
Voice/Sentence Switch 切換播放模式:單曲 (single)、語句 (sentence)
Volume+ 音量 +
Volume- 音量 -
RF Pairing 進入配對模式
配對操作
  1. 設定配對按鍵功能、配對模式的 LED 閃爍方式。
  2. 將程式燒錄到 MCU。
  3. 按下配對按鍵,並透過 LED 閃爍方式確定是否成功進入配對模式。
    舉例來說:設定配對模式的 LED 閃爍方式為每秒閃爍四次,當按下配對模式的按鍵後,LED 每秒閃爍四次,則代表成功進入配對模式。
  4. 進入配對模式後,按下發射端板上的按鍵來進行配對。
  5. 按下發射端按鈕,如果成功播音則表示配對完成,並自動退出配對模式。
本產品最多可同時與 4 個發射端配對,如果已配對過 4 個發射端,進行配對第 5 個時,第一個配對將被取代,依此類推。
產品功能說明
腳位說明

腳位 名稱 功能
1 L 交流電源 L (live wire) 輸入
2 N 交流電源 N (neutral wire) 輸入
3 B1 音訊訊號輸出介面 1
4 B2 音訊訊號輸出介面 2
5 MISO 燒錄資料腳位:主機輸入 / 從機輸出資料訊號
6 VDD 正電源輸入
7 SCK 燒錄時鐘線
8 NC
9 MOSI 燒錄資料腳位:主機輸出 / 從機輸入資料訊號
10 SCK 燒錄時鐘線
11 NC
12 NC
13 NC
14 SDA 燒錄資料線
15 VPP OTP ROM 燒錄電源 (8.5V)
16 GND 接地
資源
  1. MCU: Holtek HT68RV035,語音周邊 OTP MCU,包含規格書、封裝等資訊。
  2. IC: Holtek BC2302C,Sub-1GHz 超外差 OOK RF 接收器,包含規格書、封裝等資訊。
  3. 開發平台:無線門鈴開發平台
  4. 無線門鈴開發平台 (Wireless Doorbell Workshop) 是針對無線門鈴應用所設計的簡易開發軟體。您可以透過開發平台設定功能參數、編輯鈴聲或語音,最後下載到無線門鈴系統 (TX 及 RX 模組),便可輕易地完成一個無線門鈴的應用方案,省去冗長的程式開發時間。

更多資訊
HS Code (僅供參考) 8518.90.90.00-1
淨重 23.8g
尺寸 53 x 50 x 13 mm

Door Bell

01_DingDong.wav

02_8_Bells.wav

03_16_Bells.wav

04_Westminster_Abbey_Bells.wav

05_Short_Bells.wav

06_Whittington.wav

Ballad and Kid's Song

01_London_Bridge.wav

02_Little_Star.wav

03_Good_evening_Good_night.wav

04_Happy_Birthday.wav

05_If_you_are_happy.wav

06_Dreaming_of_Home_and_Mother.wav

07_Yankee_Doodle.wav

08_The_Sound_of_Music.wav

09_Lullaby.wav

10_Katyusha.wav

11_Brother_John.wav
