433MHz 並列式 OOK 發射模組 BCM-68F2123-X02

NT$40

有貨

數量

331 個

Product ID

BCM-68F2123-X02

產品說明

這個產品是並列式RF無線發射模組,頻率是433.92MHz。模組有12個接腳,其中有4個接腳可用以外接按鍵,按下按鍵時將輸入訊號拉為低電位,發射模組會將按鍵狀態訊號發射出去。4個按鍵接腳可以同時動作,因此我們稱它為並列式發射模組。

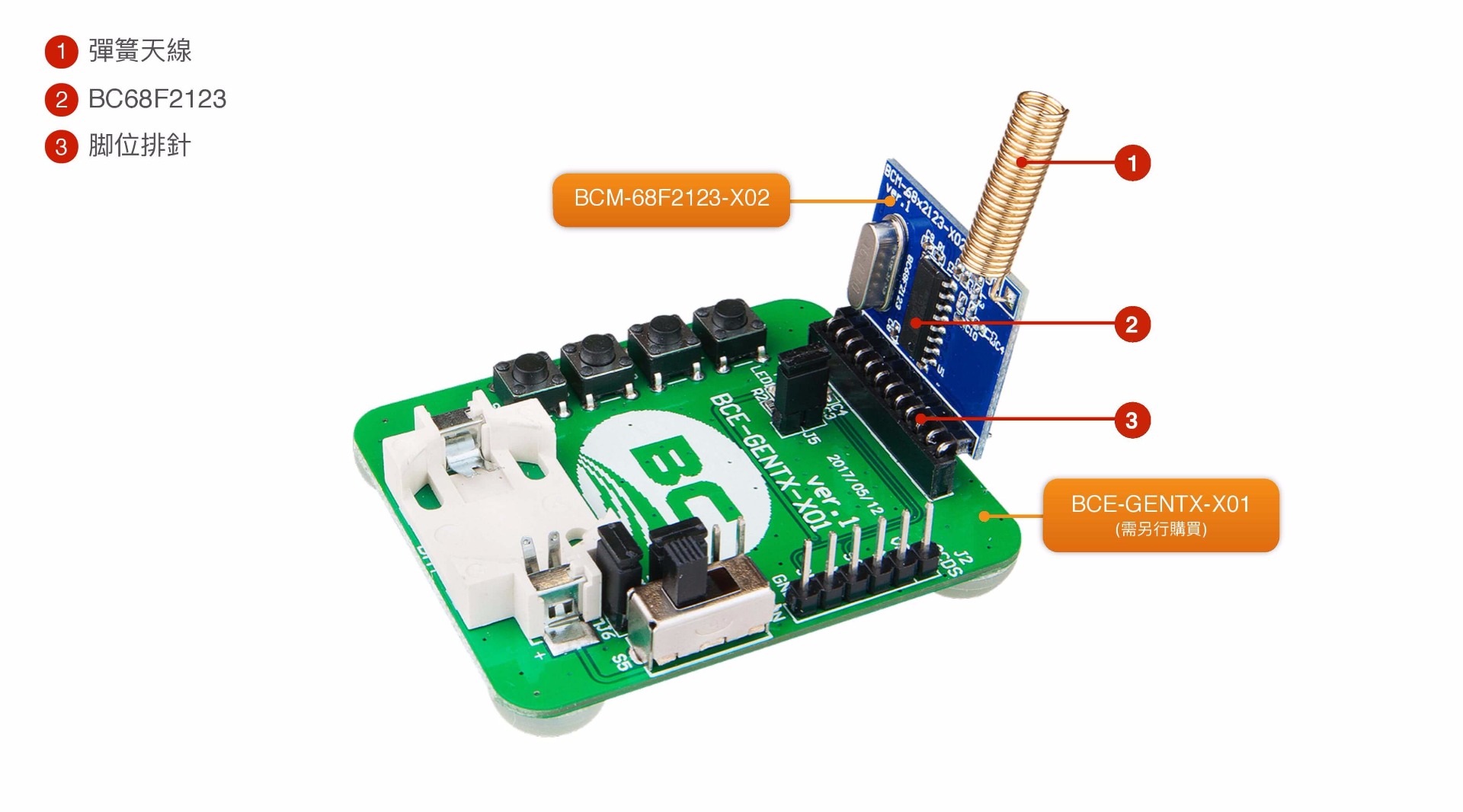

為了方便您快速使用發射模組,我們開發了RF無線發射模組評估板 (BCE-GENTX-X01) ,評估板有按鍵、LED、電池插槽等,可以幫您節省製作外圍線路的時間,您只要將發射模組插入評估板的插槽即可開始使用本模組。

模組上的MCU使用盛群半導體的BC68F2123,內建1K x14程式空間。我們有另一款並列式RF無線發射模組(產品型號BCM-68F2130-X02),使用BC68F2130 MCU, BC68F2130程式空間為2Kx16,如果您計畫自己開發MCU程式,且需要較多程式空間做更多功能, BCM-68F2130-X02會更適合。

產品資料:

尺寸(L x W x H): 20 x 25 x 10 (mm) ,不含天線及排針
重量: 2.8公克,不含天線及排針
產品包裝內容:
1.並列式RF無線發射模組 433MHz BCM-68F2123-X02 PCBA 一片
2.彈簧天線 433.92MHz 一個
3.12-pin, 90^∘排針一個

請注意

此模組的發射訊號協定是我們自行訂定的，需使用對應的並列式RF無線接收模組才能構成完整的一套發射/接收模組。
