433MHz串列式OOK發射模組 BCM-2102-X03
433MHz串列式OOK發射模組 BCM-2102-X03
NT$40
產品說明
BCM-2102-X03 是工作頻率 433.92MHz 的串列式 RF 無線發射模組，具有一個串列通訊介面，可選擇 UART 或 I2C。外部 MCU 可透過通訊介面向模組發送命令及數據，以控制工作模式或傳送數據。我們提供 Arduino 的範例程式及操作指引，用來演示各種命令。
串列式模組與並列式 RF 無線發射模組 433MHz 不同在於：
1. 串列式模組通常由外接 MCU 負責傳送命令或資料。
2. 並列式模組的 4 個腳位可連接 4 個按鍵做 4 種控制，但只能傳送按鍵的狀態 (例如：按鍵是否按下)，無法傳送一串命令或資料。
BCM-2102-X03 使用我們自行訂定的通訊協議，因此必須與對應的串列式 RF 無線接收模組：BM2302-64-2一起使用，以構成完整的發射 / 接收功能。

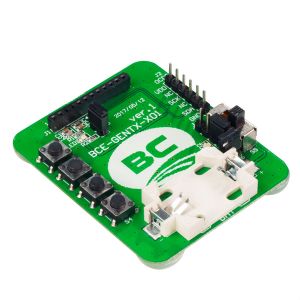

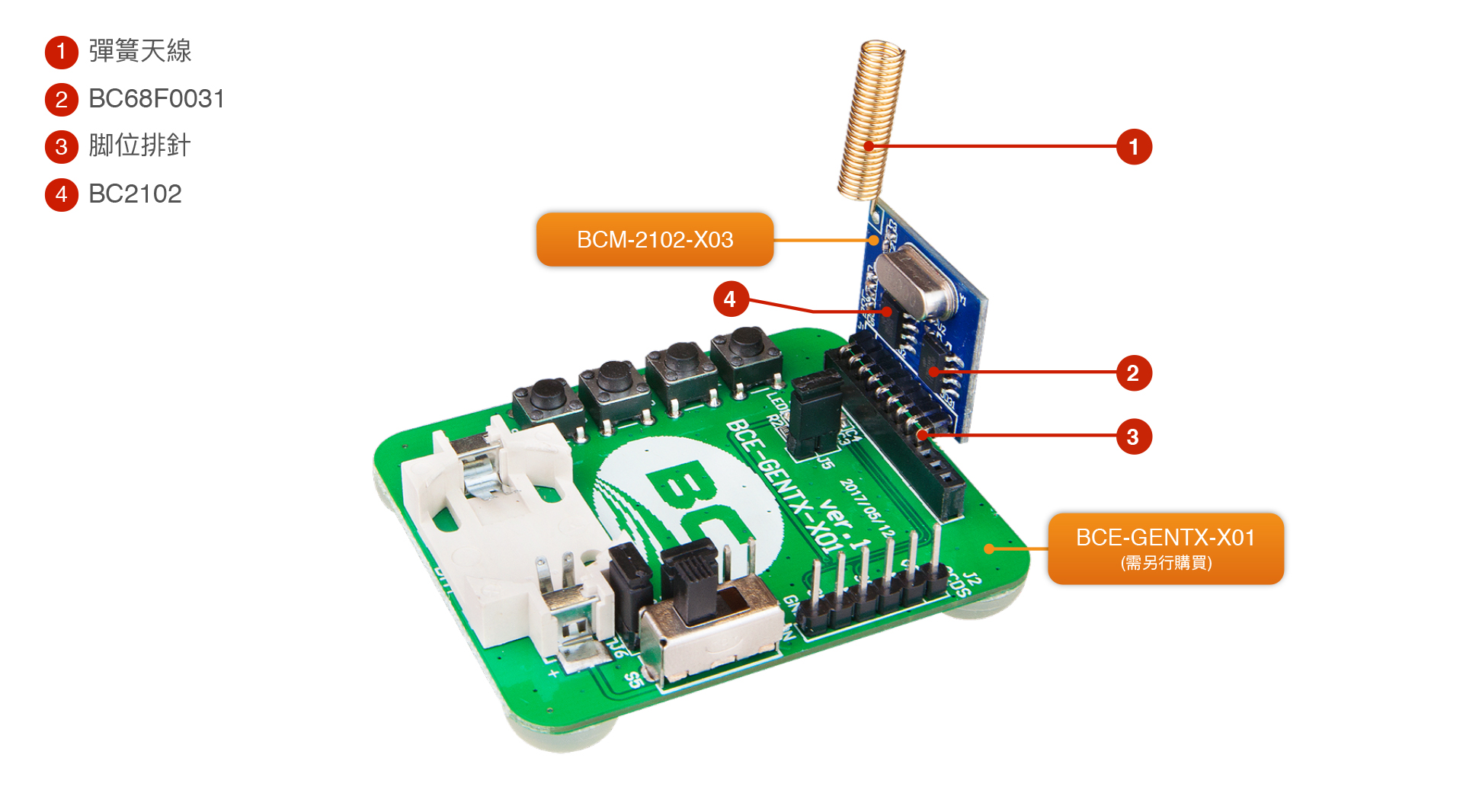

BCE-GENTX-X01 是 RF 無線發射模組評估板，方便使用者評估 BCM-2102-X03。將模組插上評估板的插槽後，評估板上 KEY2 按鍵可啟動訊號發射，此步驟與將模組的第 4 腳或第 8 腳拉為低電位的動作相同。
Follow Us for More Updates!
產品特色
- 工作電壓 : 2.2V - 3.6V
- 調制方式 : 調幅 (OOK)
- RF頻率 : 433.92 MHz
- 發射功率 : 10dBm (10mW)
- 工作溫度 : -40 ~ +85℃
產品資訊
- 尺寸 : 18 x 22 x 10 (mm)，不含天線及排針
- 淨重 : 2.5g，不含天線及排針
- 包裝內容 :
- BCM-2102-X03 模組 x 1
- 彈簧天線 433.92MHz x1
- 9-pin 90°排針 x1
資源
- IC : BC2102，Sub-1GHz OOK / FSK 發射器，包含規格書、封裝尺寸等資料。
- MCU : BC68F0031，RF 透明傳輸 Flash MCU，包含規格書、封裝尺寸等資料。
- 應用筆記 :
AN0462T，BCM-2102-X03 & BCM-2302-T01 透傳模塊應用，包含範例程式。
更多資訊
| HS Code (僅供參考) |
8517.79.00.00-6 |
