RF無線發射模組評估板 BCE-GENTX-X01

NT$116

有貨

數量

65 個

Product ID

BCE-GENTX-X01

產品說明

這個產品是用來方便您使用我們銷售的發射模組,產品上有按鍵、LED、電池插槽等,您可節省製作外圍線路的時間,只要將發射模組插入評估板的插槽即可開始使用。

本產品必須搭配我們所銷售的RF無線發射模組使用,包括並列式RF無線發射模組 433MHz (產品型號BCM-68F2123-X02及BCM-68F2130-X02)、串列式RF無線發射模組 433MHz (產品型號BCM-2102-X03)。這3個RF無線發射模組的任一個都可以插入此產品的插槽上,構成一個完整的RF無線發射器。

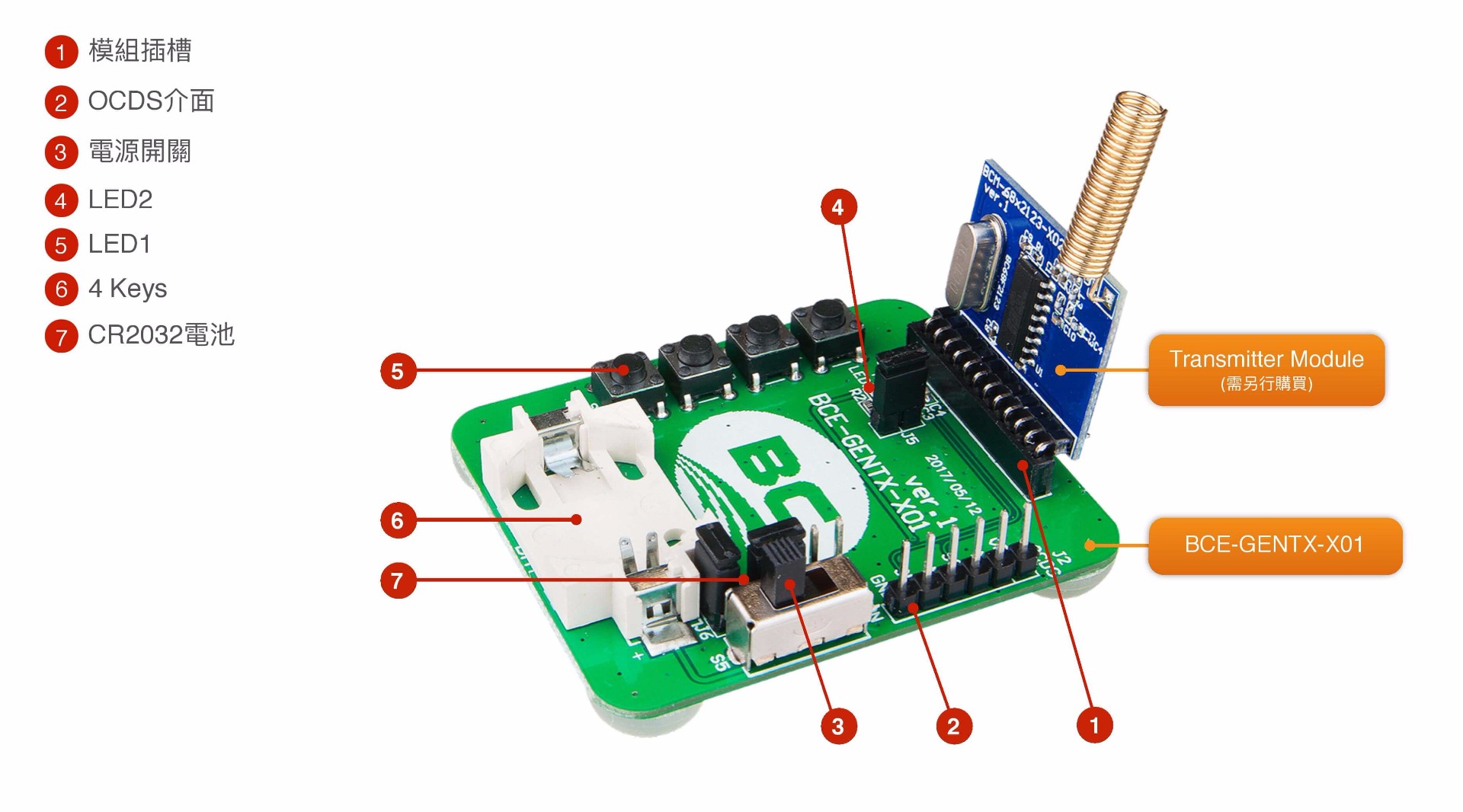

評估板上有4個按鍵,2個LED分別用來指示電源開啟及發射訊號,及用來連接RF無線發射模組的12-pin插槽。板子上有電池插槽,本產品出貨時不含電池,您必須裝入一顆CR2032鋰電池,電池供電給此產品以及連接到此產品上的RF無線發射模組。

本產品MCU使用盛群半導體的BC68F2123,內建1K x14程式空間, 我們有另一款無線遙控器(產品型號BCR-68F2130-X01)使用BC68F2130 MCU, BC68F2130的程式空間為2Kx16,如果您計畫自己開發MCU程式,且需要較多程式空間做更多功能, BCR-68F2130-X01會更適合。

產品有一個6-pin排針是OCDS (On-Chip-Debug-Support)介面,您可以使用此介面連接盛群半導體的e-Link模擬器或e-WriterPro燒錄器,即可燒錄MCU程式到發射模組上的MCU。然而我們建議您要經過適當的訓練及熟悉產品才適合做這個操作。
