发射端开发板

1. 外部电源接口 (J1/J2)：从外部接电时，先将 J5 的跳帽调整为VEXT。
2. 电源来源设定 (J5)
   - LDO33：mini USB
   - VEXT：外部电源 (J1/J2)
   - BATT：电池
3. 电源跳线座 (J8)：测量工作电流时，需要先移除跳帽，再接上电流表。
4. 外部 LVD 设定 (J3)
   - 电源来源需设定为 VEXT
   - 将跳帽移到 LVD
   - R1 及 R2 焊上电阻
5. 模块：BM31C3214-1
6. 发射信号指示设定
   - 作为发射信号指示：跳帽放在 LED 位置，发射讯号时，LED2会亮起。
   - 作为按键：跳帽放在 KEY 位置，F_IO8 (S8 / K8) 可作为一般按键使用。
7. 键盘：两种键盘 (Direct / Matrix) 可搭配软体中的不同模式使用。
8. e-Link 接口
   - 更新轫体时需要接上此接口
   - T下载参数时需将电源 (SW1) 关闭
9. Mini USB 接口：上电前，需将 J5 的跳帽放到 LDO33 位置。
10. 电源开关 (SW1)

接收端开发板

1. 外部电源接口 (J1/J2)：从外部接电时，先将 J4 的跳帽调整为VEXT。
2. 电源来源设定 (J4)
   - LDO33：mini USB
   - VEXT：外部电源 (J1/J2)
   - BATT：电池
3. 电源跳线座：测量工作电流时，需要先移除跳帽，再接上电流表。
4. 模块：BCT-2302-001
5. 按钮
   - 长按 key3：清除配对纪录
   - 长按 key1 / key2：进入配对模式
6. LCD 面板：显示解码讯息。
7. 重置按钮
8. e-Link 接口
   - 更新固件时需要接上 e-Link
   - 下载参数时需将电源 (SW1) 关闭
9. 电源开关 (SW1)

硬件

1. BC68F3132开发板 (TX)
2. BC2302开发板 (RX)
3. e-Link (用来烧录程式、连接开发平台)
4. 电源 (择一使用)
   - 电池 (3V)：一颗钮扣电池或两颗三号电池
   - 外部电源： Mini USB (TX) 及 Micro USB (RX)

软件

1. 开发平台：RF workshop
2. HT-IDE3000

范例：标准滚动式遥控器

1. 在 RF workshop 中新增专案
   晶片：BC68F3132
   范例专案：标准4-Key 遥控器 (简单)

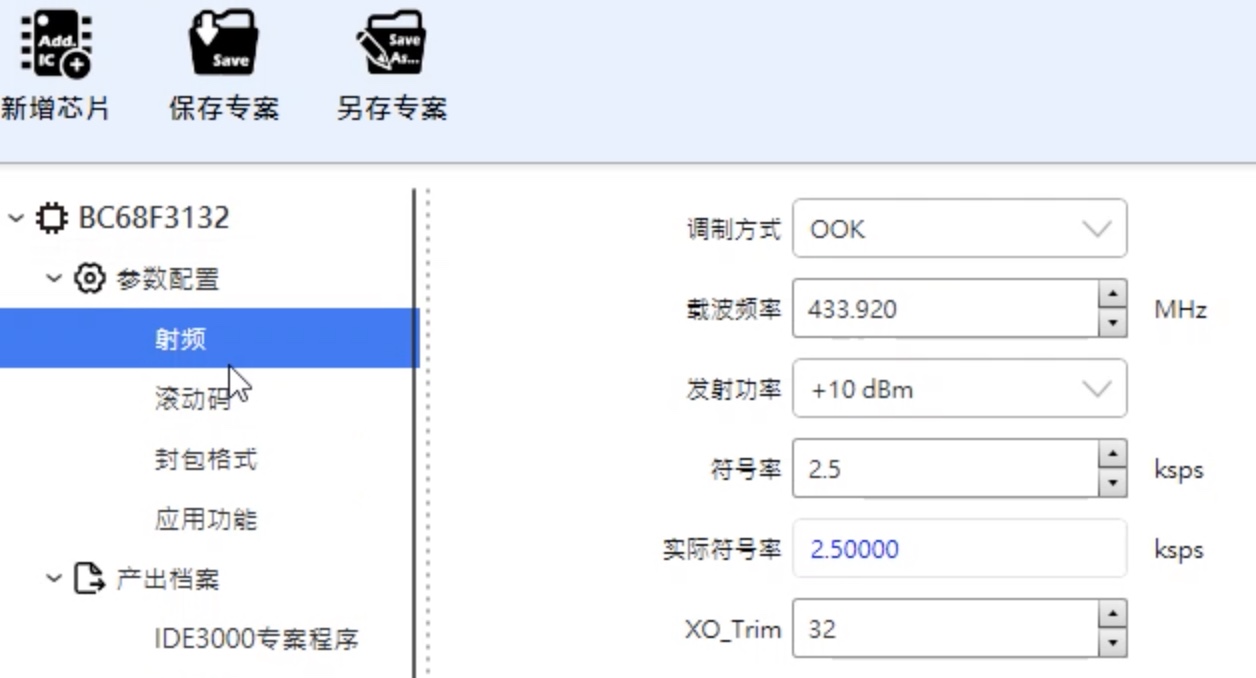

2. 设定射频参数
   调变方式：OOK
   载波频率：433.920 MHz

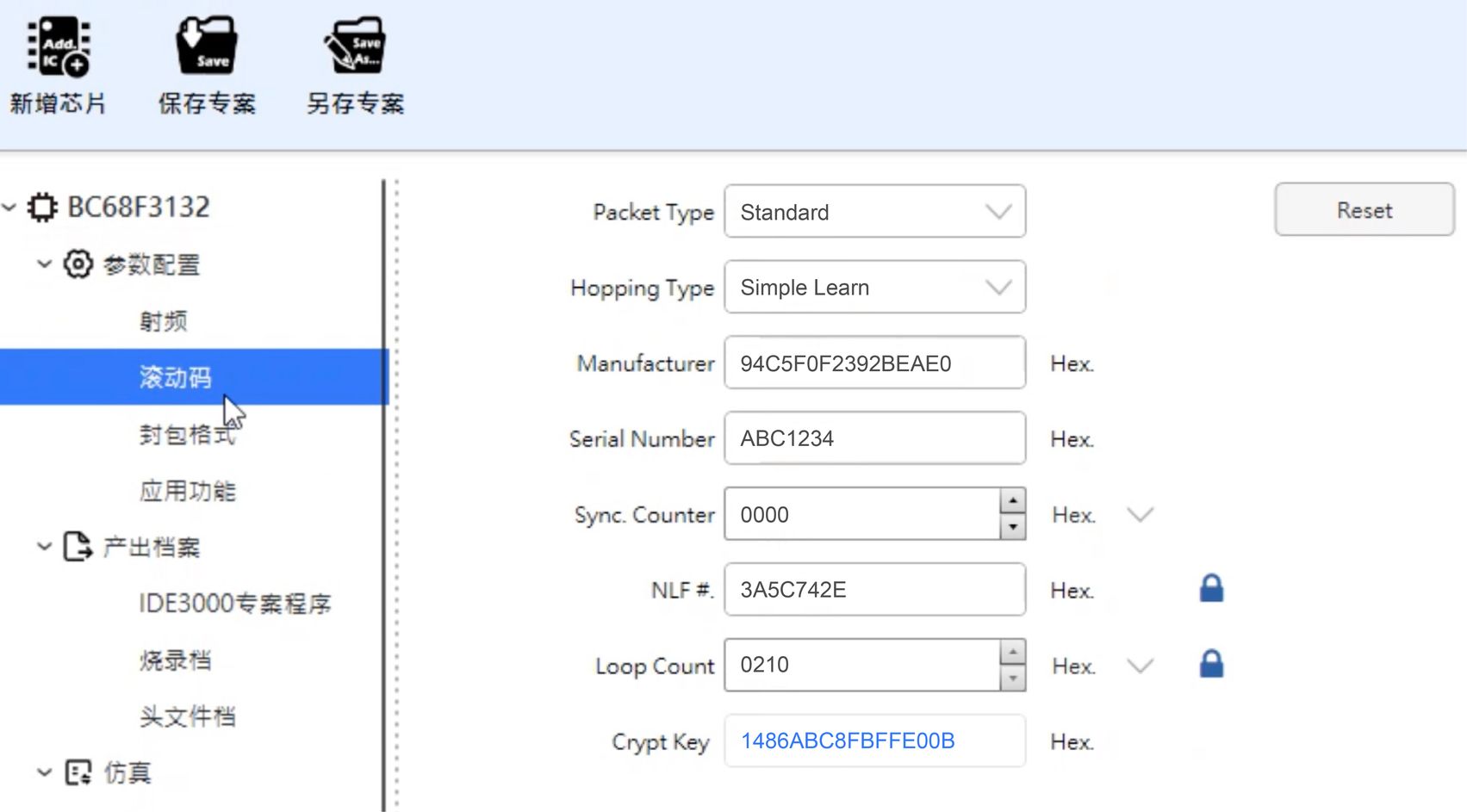

3. 滚动码参数
   Packet Type：Standard (搭配 Direct 键盘)
   Hopping Type：Simple Learn
   Manufacturer 和 Serial Number 需要和接收端一致

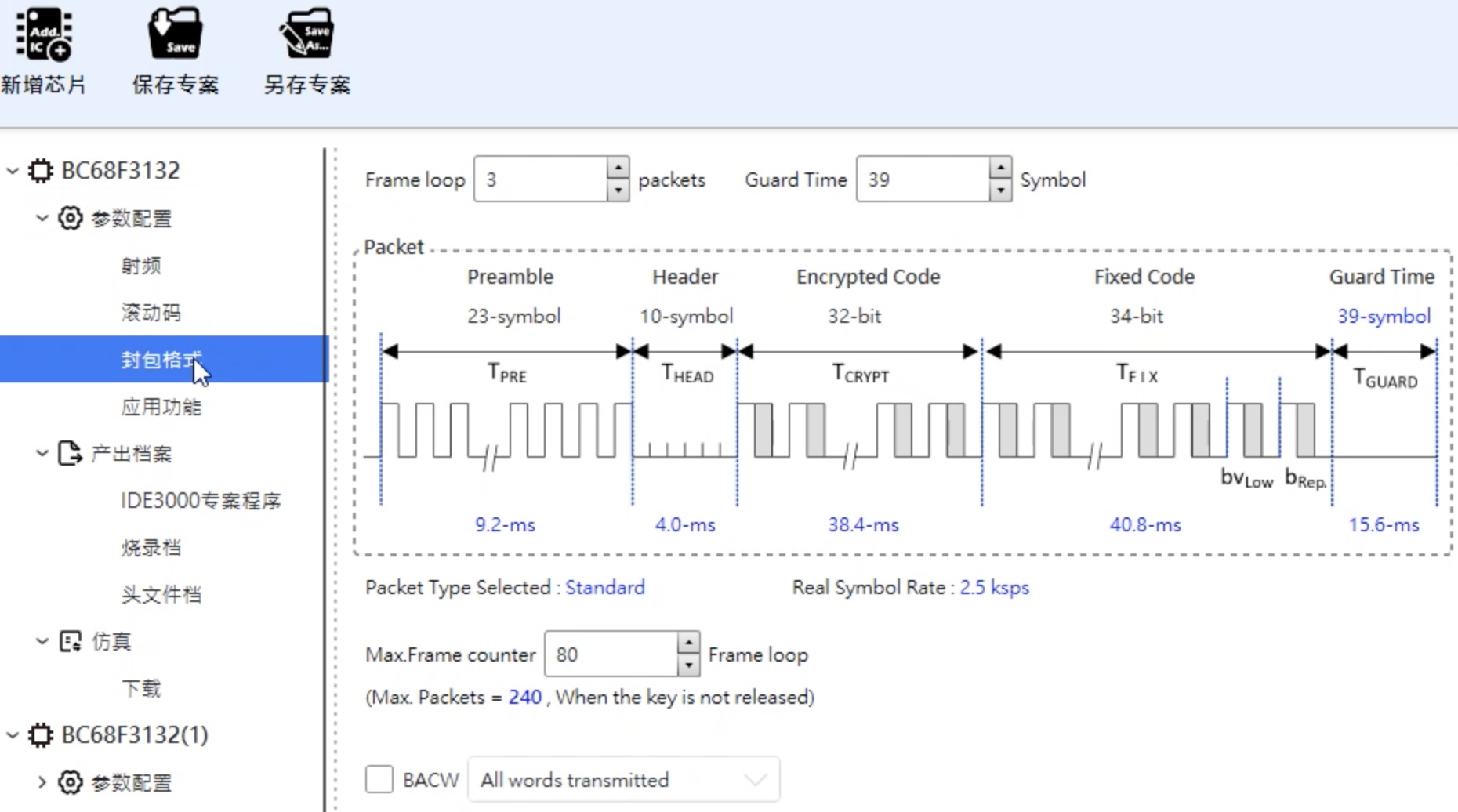

4. 封包格式：先使用预设值，等测试后再调整即可。

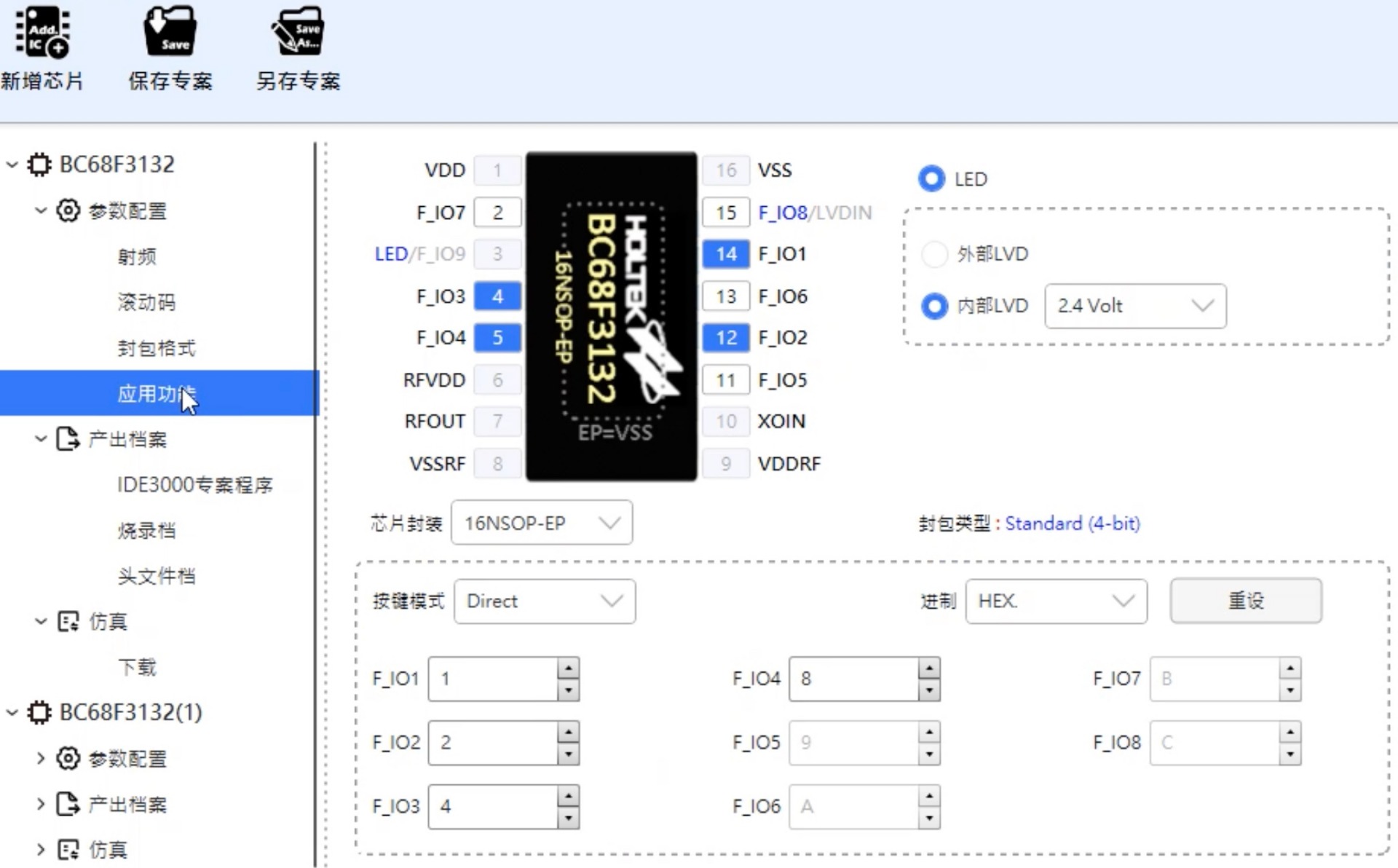

5. 应用功能：调整应用方式、按键资料

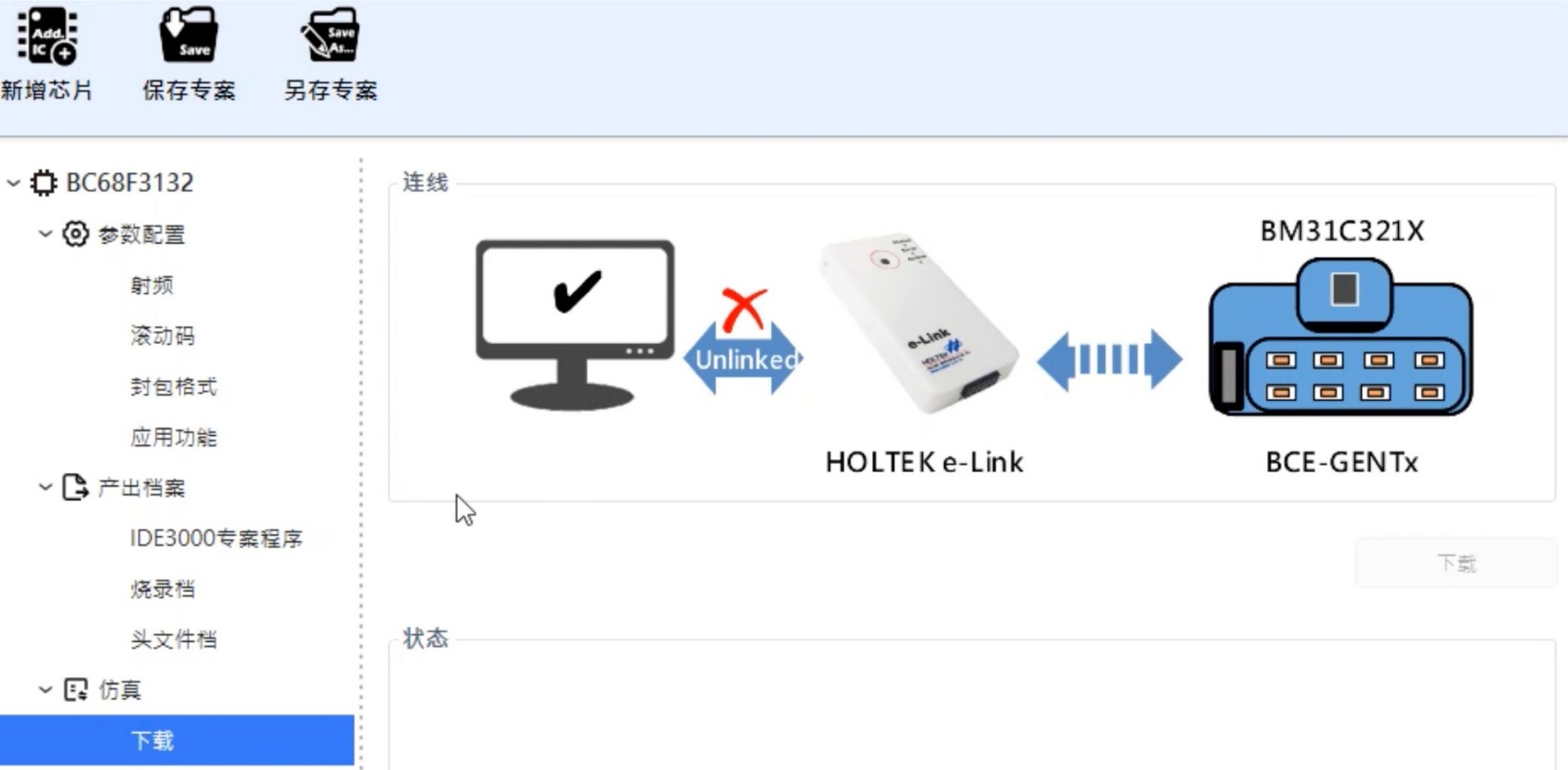

6. 将 e-Link 连接电脑与开发板，下载设定档到开发板后，即可发射信号到接收端开发板。
