本产品是语音 MCU HT68FV024 的开发板，内置 32Mbit Flash，使用上非常简单，您只需要搭配开发平台 Voice MCU Workshop 来编辑语音、语句，编辑后使用 e-LinkPro2 或 e-Link 烧录到本产品中，接上音箱后即可播放。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
产品特色
- 内置 32Mbit Flash
- 提供开发平台 Voice MCU Workshop
- 轻松编辑语音语句
- 可上传单声道 WAV 档
- 压缩格式：PCM / u-law / ADPCM
- 可烧录或产出烧录档 - 四种工作模式：单线模式、双线模式1、双线模式2、直接模式
- 尺寸：87 x 58 x 11 mm
- 净重：22g
产品说明
本产品可以播放语音 (voice) 及语句 (sentence)。语音泛指各种声音，例如：人声、音乐、或录制好的音频等 ; 而语句则是由语音组合而成，您可以在两个语音之间设定静音。
开发平台 Voice MCU Workshop 支援上传单声道的 WAV 档，您可以使用开发平台编辑音源后，再将音源使用 e-LinkPro2/e-Link 载入到本产品中，或是产出烧录档案。
HT68FV024 具有 32Mbit 的 Flash 用来存储音源，而可以存储多长时间的音源与压缩格式有关，语音品质越好，占用越多的存储器容量，能够存储的音源长度也就越短。在 Voice MCU Workshop 提供三种档案压缩格式：PCM、u-law 及 ADPCM，并可依 MCU 工作频率及压缩格式来选择低/中/高压缩品质。
★ 详细内容请参考使用手册「2.1 周边模式」章节。
Voice MCU Workshop 功能
Voice MCU Workshop 主要有以下功能：
- 设置通信接口、音箱驱动等参数
- 载入 / 删除 / 替换语音
- 语句组合
- 音源试听
- 将压缩后的音源下载到 ESK-PVOC024-001
- 产生烧录档
★ 详细内容请参考使用手册中「二、Voice MCU Workshop 介面说明」章节。
工作模式切换
本产品提供四种工作模式：单线模式、双线模式 1、双线模式 2、直接模式。 ESK-PVOC024-001 上有三个模式选择开关，您可以通过这三个开关来选择需要的模式。
★ 详细内容请参考使用手册「1.4.1 工作模式选择」段落。
⬥ 烧录前，请先将模式选择的跳帽移除。
⬥ 模式变更后需要重新上电。
⬥ 模式变更后需要重新上电。
直接模式按键功能
| 按键 | 功能 | 说明 |
|---|---|---|
| KEY1 | 停止/回放/重置 | 短按①：
⬥ 当前没有播放语音：播放最后一次播放的语音 ⬥ 当前有播放语音：停止播放 长按②：播放第一首语音 |
| KEY2 | 下一首语句/语音 | 短按：播放下一首语音
长按：播放下一首语句 |
| KEY3 | 音量增减 | 短按：音量 +
长按：音量 - |
① 短按是指按压按键的时间 ＜ 3秒钟
② 长按则是指按压按键的时间 ≥ 3秒钟
产品比较
ESK-PVOC024-001 和 ESK-PVOC022-001 (前版型号为：ESK-PVOC02X-001) 具有相同功能，他们唯一的差异在于语音 Flash 存储器。 ESK-PVOC024-001 有 32Mbit，而 ESK-PVOC022-001 只有 16Mbit。

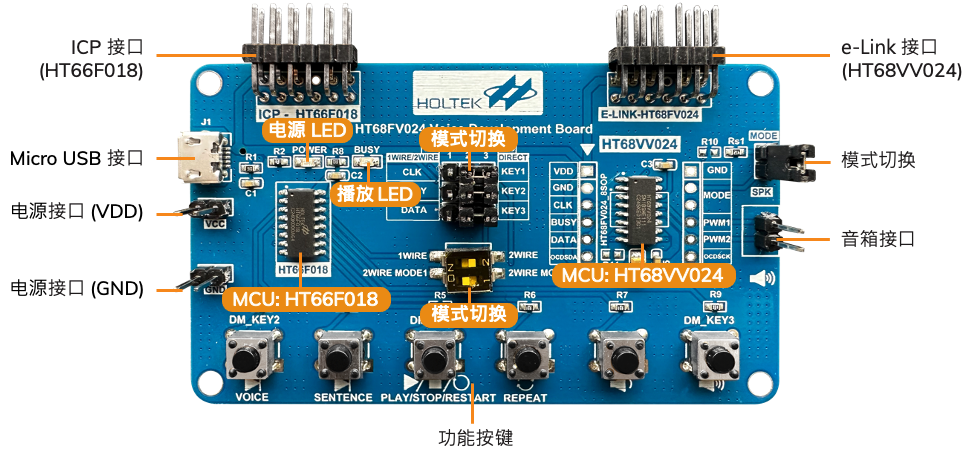

产品功能说明
资源
- MCU: Holtek HT68FV024，语音外设 MCU，包含规格书、封装等信息。
- 开发平台：Voice MCU Workshop，包含使用手册、软件等信息。
| HS Code (仅供参考) | 8473.30.00.00-6 |
|---|
