一般型红外线遥控器开发板 ESK-IRRC-T00

CN¥266.4

有货

数量

11 个

Product ID

ESK-IRRC-T00

产品说明

ESK-IRRC-T00 是一般型的红外线遥控器开发板。开发板内建 Holtek 8-bit 单片机 HT68F2420，并具有 136-key 的按钮及一个 IR LED。适合用来开发不需要 LCD 显示的遥控器。

ESK-IRRC-T00 需搭配 Holtek 红外线遥控开发平台使用，使用者可选择自定义开发或使用标准协定开发产品，也选择解码 / 查看波形模式，并搭配 ESK-IRRC-R00 解码器一起使用，让开发过程变得更简单。

产品信息

尺寸：240 x 67 x 10 mm
净重：62.3g
包装内容：一般型红外线遥控器开发板 ESK-IRRC-T00 x 1

欢迎来到倍创科技的淘宝卖场选购！
支持支付宝，提供增值税发票。

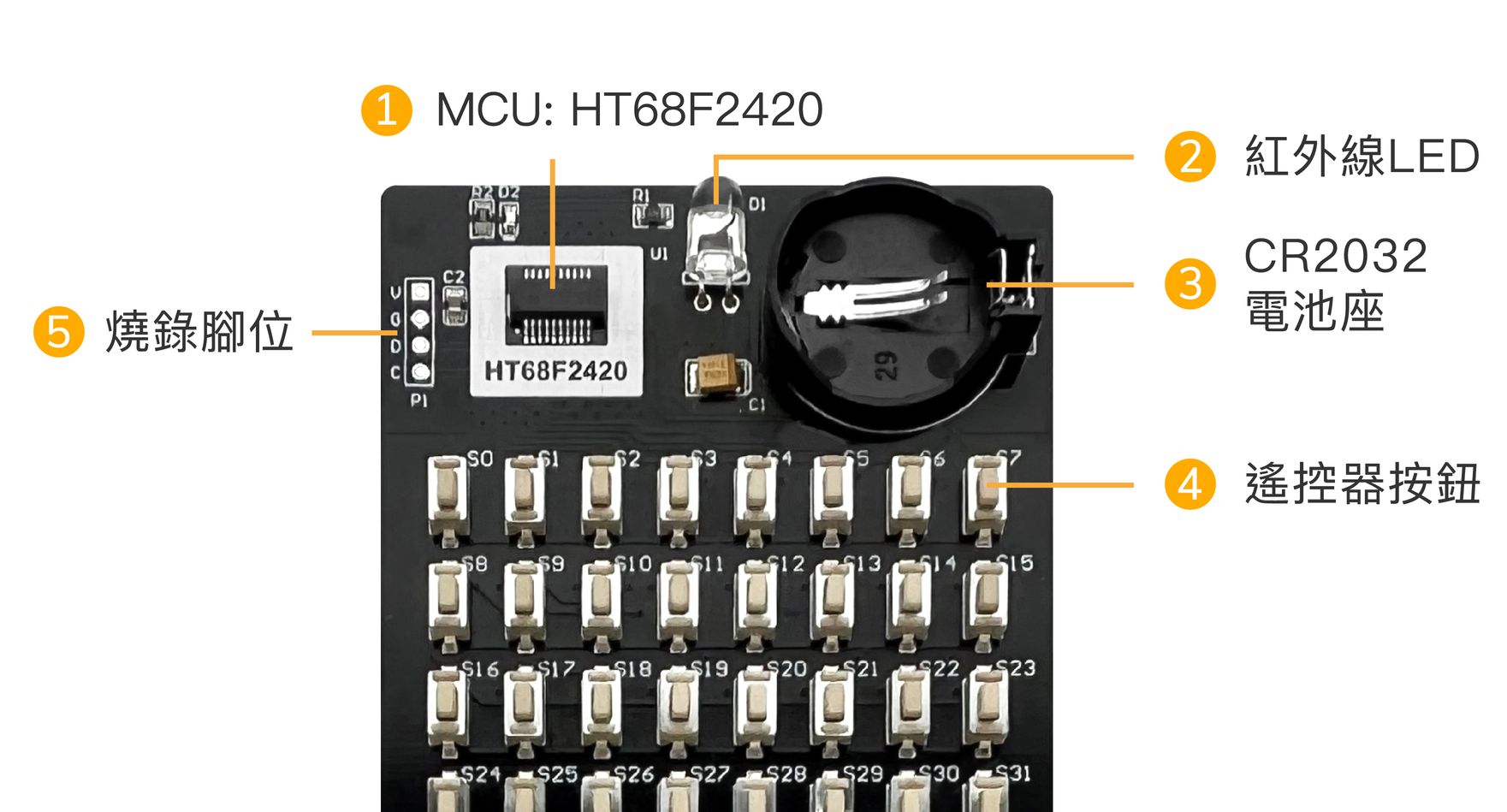

硬件说明

接线说明

使用前准备工具

使用说明

将 ESK-IRRC-T00 与电脑连接，并开启红外线遥控器开发平台软件。
建立专案
(1) 遥控器类型：一般型遥控器。
(2) 三种开发模式：学码 / 查看波形模式、自定义开发模式、标准协定。
开发
(1) 标准协定开发：提供多种标准协定，例如：NEC、Philips RC-5、Philips RC-6、Sharp、JVC 等。
使用者不需自行配置参数，只要配置 Duty 及地址即可。详细说明请参考 "使用手册"。
(2) 自定义开发：使用者可自行配置各项参数及资料格式。
(3) 解码 / 查看波形模式：需配合解码器使用，详细内容请参考 ESK-IRRC-R00 产品页面。
可自行选择遥控器开发板上要使用的按钮数量，并填入对应的 IO 口后产出资料。
(设置顺序 : PB7～PB0 ; PA7～PA0)。
开启 HT-IDE3000 软件，将上述产出的资料建置成专案。
开启 HOPE3000 软件，将专案透过 e-Link 烧录进遥控器开发板。
